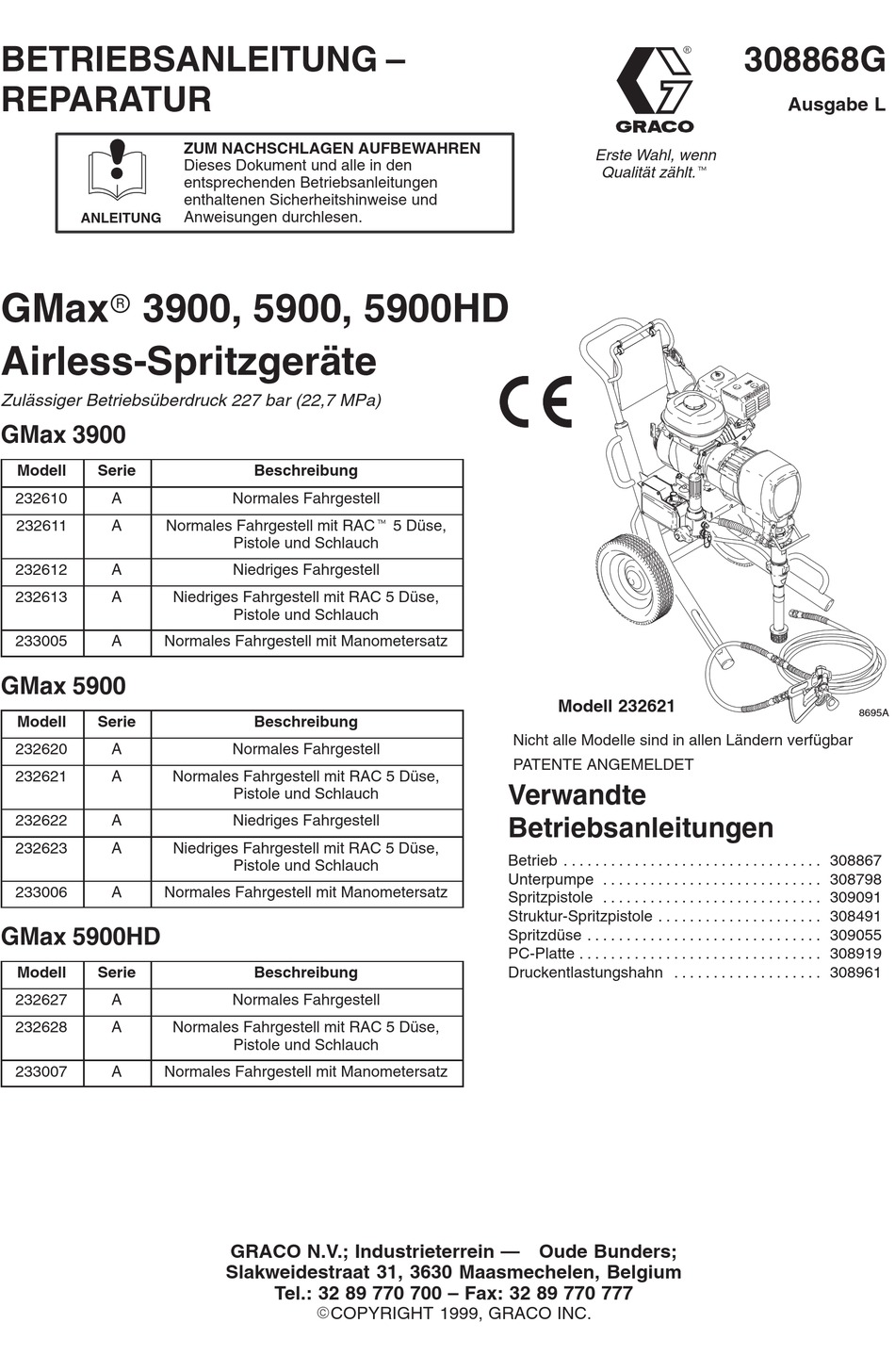

BETRIEBSANLEITUNG –
REPARATUR
ANLEITUNG
GMaxr 3900, 5900, 5900HD
Airless-Spritzgeräte
Zulässiger Betriebsüberdruck 227 bar (22,7 MPa)
GMax 3900
Modell
Serie
232610
A
232611
A
Normales Fahrgestell mit RACt 5 Düse,
232612
A
232613
A
Niedriges Fahrgestell mit RAC 5 Düse,
233005
A
Normales Fahrgestell mit Manometersatz
GMax 5900
Modell
Serie
232620
A
232621
A
Normales Fahrgestell mit RAC 5 Düse,
232622
A
232623
A
Niedriges Fahrgestell mit RAC 5 Düse,
233006
A
Normales Fahrgestell mit Manometersatz
GMax 5900HD
Modell
Serie
232627
A
232628
A
Normales Fahrgestell mit RAC 5 Düse,
233007
A
Normales Fahrgestell mit Manometersatz
ZUM NACHSCHLAGEN AUFBEWAHREN
Dieses Dokument und alle in den
entsprechenden Betriebsanleitungen
enthaltenen Sicherheitshinweise und
Anweisungen durchlesen.
Beschreibung
Normales Fahrgestell
Pistole und Schlauch
Niedriges Fahrgestell
Pistole und Schlauch
Beschreibung
Normales Fahrgestell
Pistole und Schlauch
Niedriges Fahrgestell
Pistole und Schlauch
Beschreibung
Normales Fahrgestell
Pistole und Schlauch
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1999, GRACO INC.
Erste Wahl, wenn
Qualität zählt.t
Modell 232621
Nicht alle Modelle sind in allen Ländern verfügbar
PATENTE ANGEMELDET
Verwandte
Betriebsanleitungen
Betrieb
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Unterpumpe
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Spritzpistole
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Struktur-Spritzpistole
. . . . . . . . . . . . . . . . . . . . .
Spritzdüse
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PC-Platte
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Druckentlastungshahn
. . . . . . . . . . . . . . . . . . .
308868G
Ausgabe L
8695A
308867
308798
309091
308491
309055
308919
308961

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco GMax 3900

Inhaltszusammenfassung für Graco GMax 3900

  • Seite 1 Normales Fahrgestell mit RAC 5 Düse, Pistole und Schlauch 233007 Normales Fahrgestell mit Manometersatz GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1999, GRACO INC.

  • Seite 2: Inhaltsverzeichnis

    Bauteile und Funktionen ......Spritzgeräte GMax 3900 und GMax 5900 Wartung .

  • Seite 3: Bauteile Und Funktionen

    Bauteile und Funktionen 202 Hauptschlauch 203 Wippend-Schlauch 204 “Contractor” Pistole mit tropffreiem RAC 5 Umkehrschalter und Umkehrdüse 517 Modell 232611 8696B Abb. 1 Druckregelschalter EIN/AUS, aktiviert bzw. deaktiviert Kupplung und Druckregler Druckeinstellknopf Regelt den Material-Ausgangsdruck Luftfilter* Filtert die Luft für den Vergaser Kraftstofftank* Nur bleifreies Benzin mit 86 Oktan verwenden Schalldämpfer*...

  • Seite 4: Wartung

    Wartung VORSICHT WARNUNG Für detaillierte Wartungsvorschriften und technische GEFAHR DURCH Daten für den Motor siehe separate Honda-Bedienungs- MATERIALEINSPRITZUNG anleitung. Der Systemdruck muß manuell entlastet werden, damit das System nicht uner- wartet anläuft oder mit dem Spritzen beginnt. TÄGLICH: Motorölstand überprüfen und bei Bedarf Unter Hochdruck stehendes Material kann in die Haut nachfüllen.

  • Seite 5: Fehlersuche

    ± 0,2Ω (GMax3900); 1,7 0,2Ω (GMax 5900) liegen; ist dies nicht der Fall, muß das Antriebswellengehäuse ausgewechselt werden. Druckkontrolle durch einen authorisierten Graco-Händler überprüfen lassen. Die Kupplung ist verschlissen, beschädigt Kupplung auswechseln. Seite 9. oder in einer falschen Position. Der Antriebswellensatz ist verschlissen oder Antriebswellensatz reparieren oder auswechseln.
  • Seite 6 PROBLEM URSACHE LÖSUNG Die Filterscheibe (31) ist verstopft. Filterscheibe reinigen. Die Filterscheibe für das Spritz- Pumpen-Materialauslaß zu gering gerät 232627 darf nur für Farbe verwendet werden. Kolbenkugel (25) sitzt nicht richtig. Kolbenventil warten. Siehe Betriebsanleitung 308798. Die Kolbenpackungen sind verschlissen oder Packungen auswechseln.

  • Seite 7: Lagergehäuse & Verbindungsstange

    Ölen. Getriebegehäuse (20) zu lösen. Lagergehäuse und Verbindungsstangensatz (22) vom Getriebe- Mit Lagerfett 114819 vollstopfen. gehäuse abziehen. GMax 3900: Mit 22,6 N.m anziehen. GMax 5900: Mit 34 N.m anziehen. 8697A Kurbel (B) auf übermäßigen Verschleiß überprüfen Modell 232610 dargestellt Abb. 3 und bei Bedarf Teile auswechseln.

  • Seite 8: Getriebegehäuse

    Zahnradsatz (18) und auf die im Hinweis 3 bezeichneten Bereiche auftragen. Die Druck entlasten; Seite 4. ganzen 0,29 Liter Fett für das Gerät GMax 3900 bzw. die 0,32 Liter für das Gerät GMax 5900 aufbrauchen. Die bronzefarbene Scheibe (20g) an der Welle an- bringen, die aus der großen Welle des Getriebe-...

  • Seite 9: Antriebswellensatz/Rotor/Stator/Welle/Kupplung

    Antriebswellensatz/Rotor/Stator/Welle/Kupplung Ausbau Wenn der Antriebswellensatz (19) nicht vom Kupplungs- Abb. 8. Den Haltering (19e) entfernen. gehäuse (5) abgenommen wurde, die Schritte 1. bis 4. ausführen. Andernfalls bei Schritt 5 beginnen. Die Getriebewelle (19d) mit einem Plastikhammer herausklopfen. Druck entlasten; Seite 4. Statorkabel (X) vom Druckregler abziehen.

  • Seite 10: Klammer

    Klammer Ausbau Vorderfläche des Kupplungsgehäuses. Abb. 11. Die zwei Schrauben (16) an der Klammer (8) 39,37 ±0,25 mm; GMax 3900. 46,02 ±0,25 mm; GMax 5900. lösen. Mit 14 ± 1,1 N.m festdrehen. Einen Schraubenzieher in den Schlitz in der Klammer (8) Schräge auf dieser Seite.

  • Seite 11: Kupplungsgehäuse

    Kupplungsgehäuse Ausbau Abb. 12. Die vier Sechskantschrauben (75) und Feder- ringe (77), mit denen das Kupplungsgehäuse (5) am Motor befestigt ist, entfernen. Die Schraube (15) von der Unterseite der Montage- platte (D) abnehmen. Den Motorkeil (7) entfernen. Das Kupplungsgehäuse (5) abziehen. Installation Abb.
  • Seite 12 EIN-/AUS-Schalter Ausbau Installation Neuen EIN-/AUS-Schalter (309) so installieren, daß Druck entlasten; Seite 4. die Nasen des Schalters an der Innenseite des Druck- kontrollgehäuses einrasten. Abb. 15. Fünf Schrauben (307) und Abdeckung (322) entfernen. Die zwei Drähte (A) wieder am EIN-/AUS-Schalter anschließen.

  • Seite 13: Druckkontrolle

    Druckkontrolle Steuerkarte Ausbau Installation Beim Installieren der Ersatz- Steuerkarte die Anweisungen für den jeweiligen Modelltyp befolgen. Druck entlasten; Seite 4. Abb. 15. Das grüne Erdungskabel und die Steuer- karte (302) mit den fünf Schrauben (303) befestigen. Abb. 15. Fünf Schrauben (307) und Abdeckung (322) entfernen.
  • Seite 14 5-poligen Kabeldurchführungsstecker für wiederholt LED blinkt fünfmal wiederholt. die Kupplung überprüfen. Kontakte reinigen. Widerstand bei 21_C am Kupplungsstator: 1,2 ±0,2Ω (GMax 3900); 1,7± 0,2Ω (GMax 5900). Kupplungsstator-Gruppe auswechseln. Sechsmal Spritzgerät schaltet sich ab und Hohe Kupplungs- Wenn die Kupplung neu ist, Spritzgerät wiederholt LED blinkt sechsmal wiederholt.

  • Seite 15: Unterpumpe

    7673B Abb. 19. Kolbenstange 3,8 cm herausziehen. In Pumpe einschrauben, bis die Löcher im Lagerquergestänge und in der Kolbenstange aneinander ausgerichtet sind. Abb. 21. Packungsmutter mit Graco TSL-Flüssigkeit füllen, bis die Flüssigkeit oben auf die Dichtung fließt. 3,8 cm 7677B Abb.
  • Seite 16 Teilezeichnung – Spritzgeräte GMax 3900, 5900, 5900HD mit normalem Fahrgestell Modelle 232610, 232620 Warnschild. und 232627 Teile: siehe Seite 18. Teile: siehe Betriebsanleitung 308798. DETAIL A Pos. 11 Teile: siehe Seite 22. Bei GMax 5900 und 5900HD verwendet. Bei GMax 3900 verwendet.
  • Seite 17 Teileliste – Spritzgeräte GMax 3900, 5900, 5900HD mit normalem Fahrgestell Modelle 232610, 232620 und 232627* Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück MOTOR FILTER 108879 GMax 3900 181072 GMax 3900 114530 Gmax 5900, 5900HD 189920 GMax 5900, 5900HD 113084...

  • Seite 18: Teileliste & Zeichnung - Antriebswellensatz

    Separat zu bestellen. Separat zu bestellen. 10 (Pos.) 17 (Pos.) 91 (Pos.) 17 (Pos.) 81 (Pos.) 91 (Pos.) 18 (Pos.) 92 (Pos.) Nur bei GMax 3900, Modell 232610 und 232612, verwendet. TI0177A Der Antriebswellengehäusesatz (19) umfaßt Kupplungsstator und Stecker. 18 308868...
  • Seite 19 Notizen 308868...
  • Seite 20 Teilezeichnung – Spritzgeräte GMax 3900 und GMax 5900 mit niedrigem Fahrgestell Modelle 232612 und 232622 Warnschild. DETAIL A Pos. 11 Teile: siehe Seite 18. Teile: siehe Betriebsanleitung 308798. Teile: siehe Seite 22. Nur bei GMax 5900 verwendet. Nur bei GMax 3900 verwendet.
  • Seite 21 Teileliste – Spritzgeräte GMax 3900 und GMax 5900 mit niedrigem Fahrgestell Modelle 232612 und 232622 Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück MOTOR 30ab 176450 ..SCHLAUCHSCHUTZ 108879 GMax 3900 30ac 194306 ..MATERIALSCHLAUCH 114530 Gmax 5900 30ad 101818 ..SCHLAUCHKLAMMER 113084...

  • Seite 22: Teilezeichnung - Spritzgerät

    Teilezeichnung – Spritzgerät Spritzgeräte GMax 3900 und 5900 Modelle 232610 bis 232613 Modelle 232620 bis 232623; 232627 und 232628 318f 318e 318d 318b 318c 318z 318aa 318a 318g 318h 318m 318n 318l 318j 318k 8716A 22 308868...

  • Seite 23: Teileliste - Spritzgerät

    Teileliste – Spritzgerät Modelle 232610 bis 232613; 232620 bis 232623; 232627 und 232628 Pos. Pos. Teile-Nr. Bezeichnung Stück Teile-Nr. Bezeichnung Stück 193653 STEUERPLA TTE 318f 192706 FILTERBEHÄL TER 241093 STEUERKARTE 318g 193710 VENTILDICHTUNG 111839 SCHRAUBE 318h 193709 VENTILSITZ 240776 KABELBAUM 318j 194102 VENTILGRIFF...

  • Seite 24: Teileliste Und Zeichnung - Komplette Spritzgeräte

    Englisch spricht, ist eines der folgenden, für das Spritz- gerät gültigen Schilder anzufordern. Die Zeichnung zeigt die Anbringungsstellen, an denen diese Schilder am besten lesbar sind. Weitere Aufkleber können Sie bei Ihrem Graco-Händler bestellen. Warnschild in anderer Sprache hier anbringen Französisch...

  • Seite 25: Abmessungen

    Technische Daten Honda Motor GX120 Max. Förderleistung GMax 3900 ......4,4 Liter/Min. Nennleistung bei 3700 U/Min.

  • Seite 26: Garantie

    Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Mona- ten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
