5 | Elektrischer Anschluss

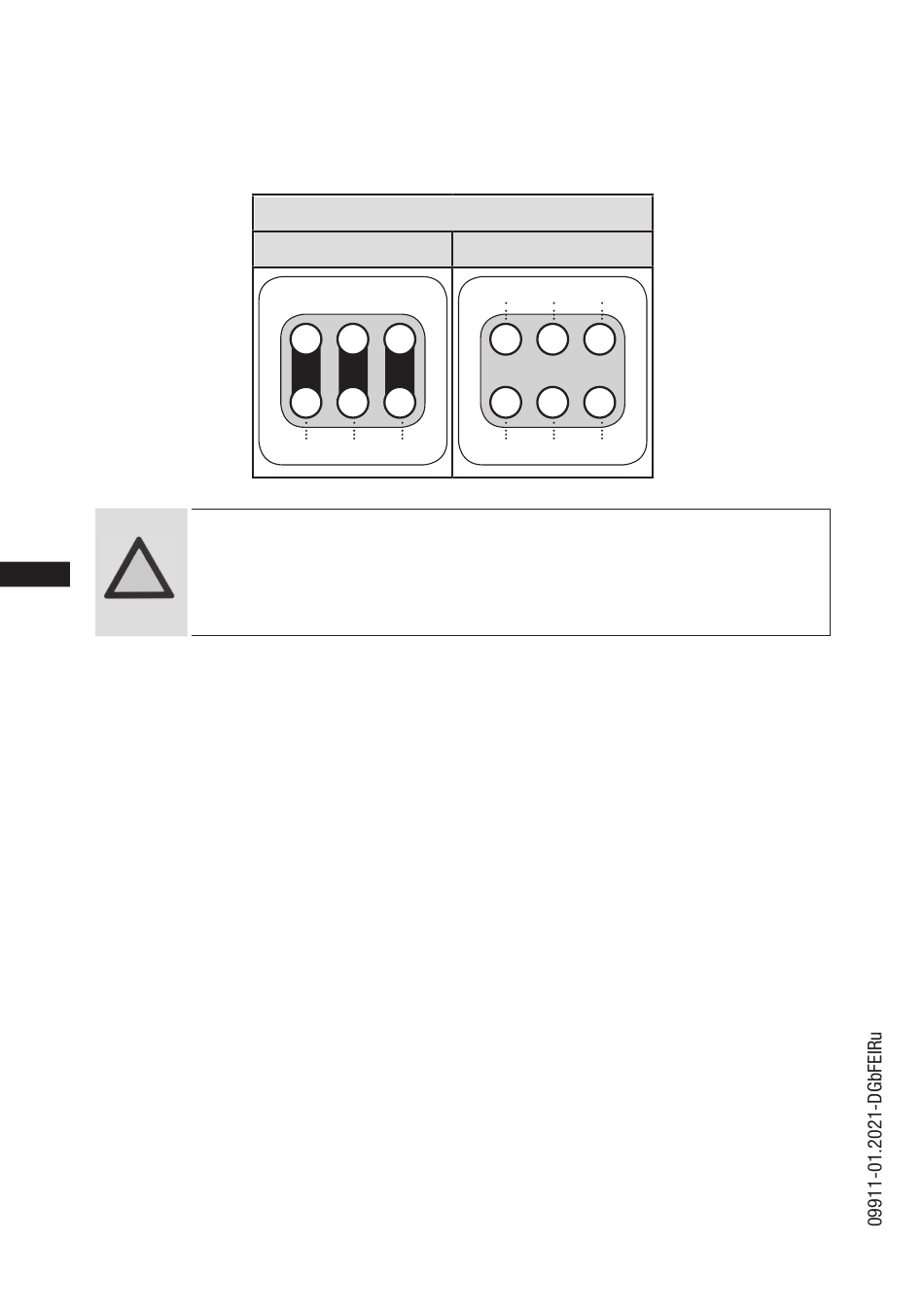

Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y / YY sind die
Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen:
D
GB
F
E
I
Ru
16
Direktstart YY
Direktstart YY
2U1
2V1
1U1
1V1
L1
L2
ACHTUNG! Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
400 V
Teilwicklungsstart Y/YY
Teilwicklungsstart Y/YY
L1
L2
2W1
2U1
2V1
1W1
1U1
1V1
L3
L1
L2
L3
2W1
1W1
L3
