6 Allgemeine Abmessungen

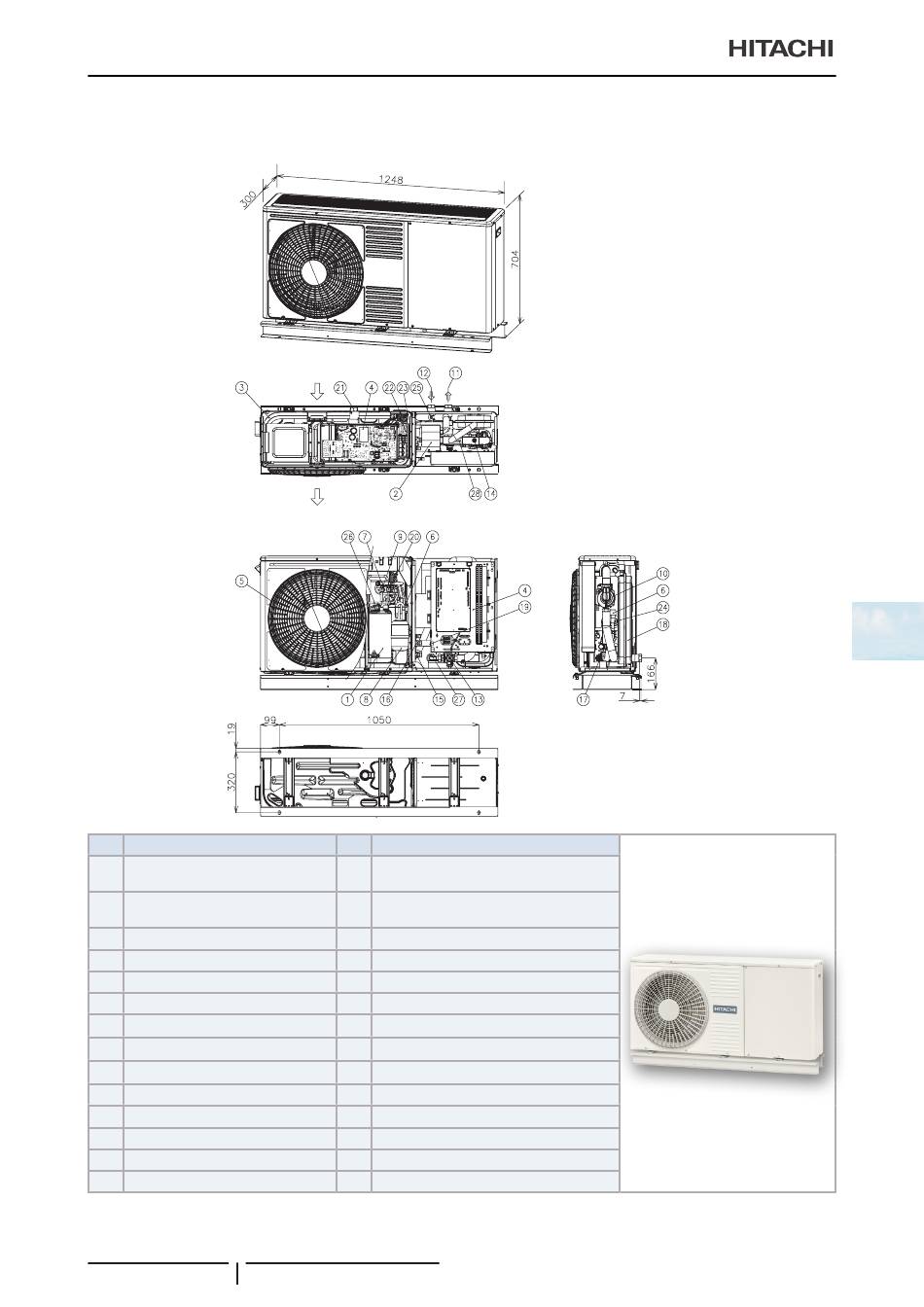

Name der Teile und Angaben der Abmessung

6.1.3 Monoblock-System - YUTAKI M

RASM-(2-3)VRE
Draufsicht
Vorderansicht
Ansicht
von unten
XEKS 1931
Nr. Teilebezeichnung
1 Kompressor
2 Wärmetauscher Wasserseite
3 Wärmetauscher Luftseite
4 Schaltkasten
5 Lüfter (x1)
6 Expansionsventil (x2)
7 Umschaltventil
8 Akkumulator
9 Hochdruckschalter (HPS)
10 Wasserpumpe
11 Wasserauslass - G 1"
12 Wassereinlass - G 1"
13 Wassersieb
14 Luftablass
87 TCDE0123 rev.2 - 10/2019
Nr. Teilebezeichnung
Absperrventil für die Gasleitung - Ø15,88
15
(5/8")
Absperrventil für die Flüssigkeitsleitung -
16
2 PS: Ø6,35 (1/4") - 3 PS: Ø9.52 (3/8")
17 Überdruckventil
18 Expansionsbehälter 6 L
19 Schalter für Warmwasser-Notbetrieb
20 Druckschalter für die Steuerung (Psc)
21 Umgebungsthermistor
22 Thermistor Leitungstemperatur
23 Thermistor Leitungstemperatur
24 Thermistor (Kältemittel-Flüssigkeitsleitung)
25 Thermistor der Kältemittelgasleitung
26 Kompressorablass-Thermistor
27 Wassereinlass-Thermistor
28 Wasserauslass-Thermistor
Seitenansicht
Einheiten in mm.
