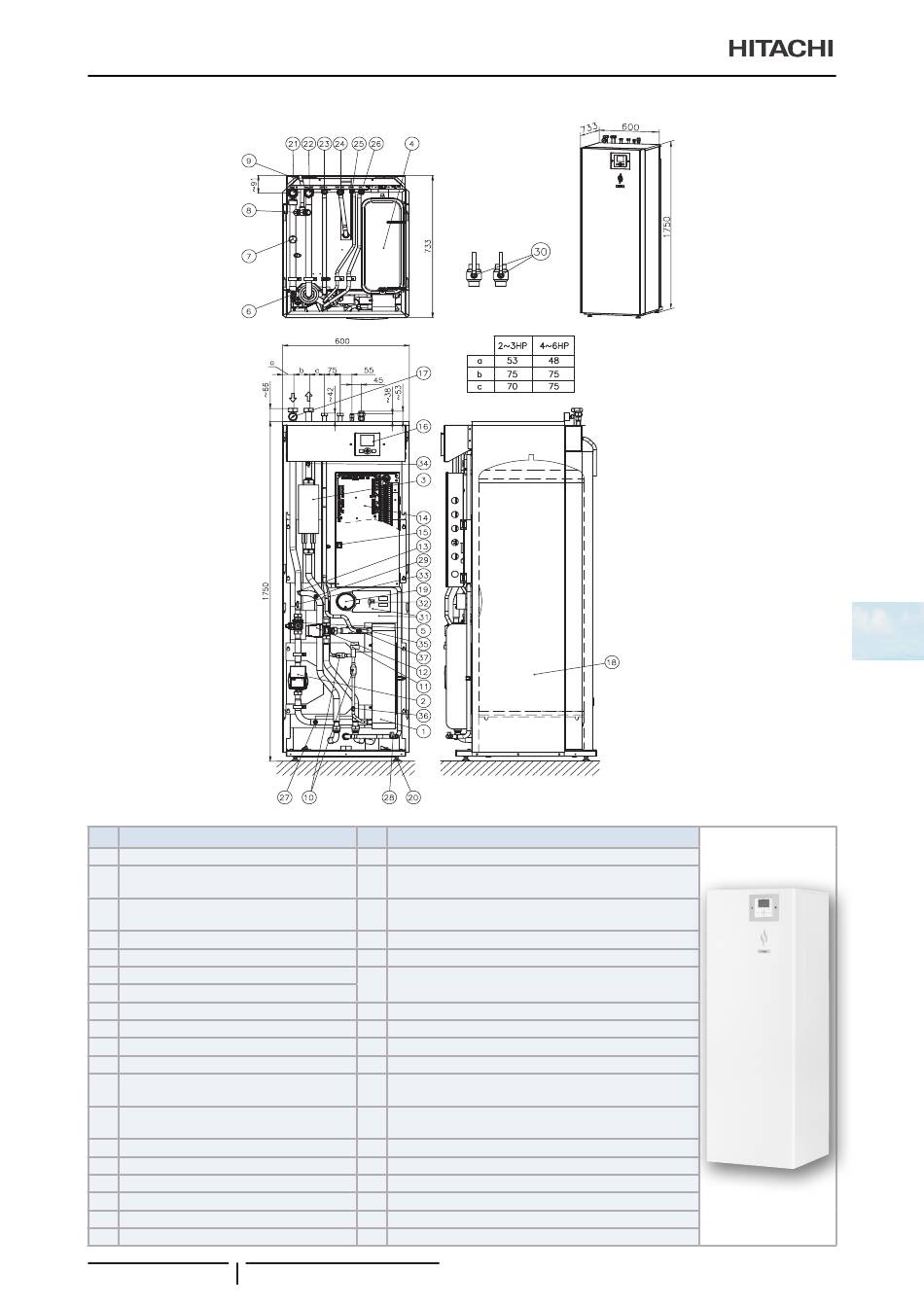

6 Allgemeine Abmessungen
Name der Teile und Angaben der Abmessung
RWD-(2.0-3.0)NRWE-260S(-W)
Draufsicht
Vorderansicht
XEKS1724
Nr. Teilebezeichnung
1 Plattenwärmetauscher
2 Wasserpumpe
3 Elektrischer Wasserheizer
4 Expansionsbehälter 6 L
5 Wassersieb
6 Luftablass
7 Wasserniederdruckschalter
8 Überdruckventil
9 Abflussleitung für Überdruckventil
10 Kältemittelsieb
11 Expansionsventil
3-Wegeventil
12
(für Heizung und Warmwasser)
T-Verteiler (für die Heizung und
13
Warmwasser)
14 Schaltkasten
15 Schalter für Warmwasser-Notbetrieb
16 Gerätesteuerung (außer (-W) Modelle)
17 Manometer
18 Warmwasserspeicher (260 L)
19 Warmwasserspeicherheizer + Thermostat
83 TCDE0123 rev.2 - 10/2019
Nr. Teilebezeichnung
20 Montagefuß (x4)
Anschluss des Wassereinlassrohrs
21
2,0-3,0 PS: G 1" Buchse
Anschluss des Wasserauslassrohrs
22
2,0-3,0 PS: G 1" Buchse
23 Warmwassereinlassanschluss - G 3/4" Buchse
24 Warmwasserauslassanschluss - G 3/4" Buchse
Anschluss der Kältemittelflüssigkeitsleitung
25
2 PS: Ø6,35 (1/4") / 2,5~3 PS: Ø9,52 (3/8")
26 Anschluss der Kältemittelgasleitung - Ø15,88 (5/8")
27 Abflussanschluss (für Wasser des Innengeräts) - G 3/8"
28 Abflussanschluss (für Warmwasser) - G 3/8"
29 Manueller Luftablass
30 Absperrventil (werksseitig geliefertes Zubehör)
31 Speicherisolierung
32 Warmwasser-Thermistor
33 Wassereinlass-Thermistor
34 Wasserauslass-Thermistor
35 Thermistor (Wasserauslass PHEX)
36 Thermistor (Kältemittel-Flüssigkeitsleitung)
37 Thermistor der Kältemittelgasleitung
Seitenansicht
Einheiten in mm
