Funktion (Fortsetzung)
Der nachgeschaltete Rampenbildner [4] erzeugt aus einem
sprungförmig vorgebenen Eingangssignal ein rampenförmi-
ges Aus gangs si gnal. Die Zeit kon stan te dieses Signals ist mit
zwei Po ten tio me tern ge trennt für die Aufwärts- und
Ab wärts rich tung ein stell bar. Die an ge ge be ne Rampenzeit
be zieht sich auf ei nen Soll wert sprung von 100 % und kann,
je nach Einstellung mit einem DIL -Schalter
5 s betragen. Wird ein Sollwertsprung kleiner als 100 % auf
den Eingang des Ram pen bild ners geschaltet oder ist der
Ab schwä cher [3] wirk sam, ver kürzt sich die Ram pen zeit
entsprechend.
Für Typ VT-VSPA1-1 gilt: Durch die externen Kontakte
"Rampe Auf/Ab aus" können die Auf wärts- und Ab wärts-
ram pen zei ten getrennt auf ihren Mi ni mal wert (ca. 30 ms)
gesetzt werden.
Für Typ VT-VSPA1K-1 gilt: Durch den externen Kontakt
"Rampe aus" können die Auf wärts- und Abwärtszeiten
gemeinsam auf ihren Mi ni mal wert (ca. 30 ms) gesetzt
werden.

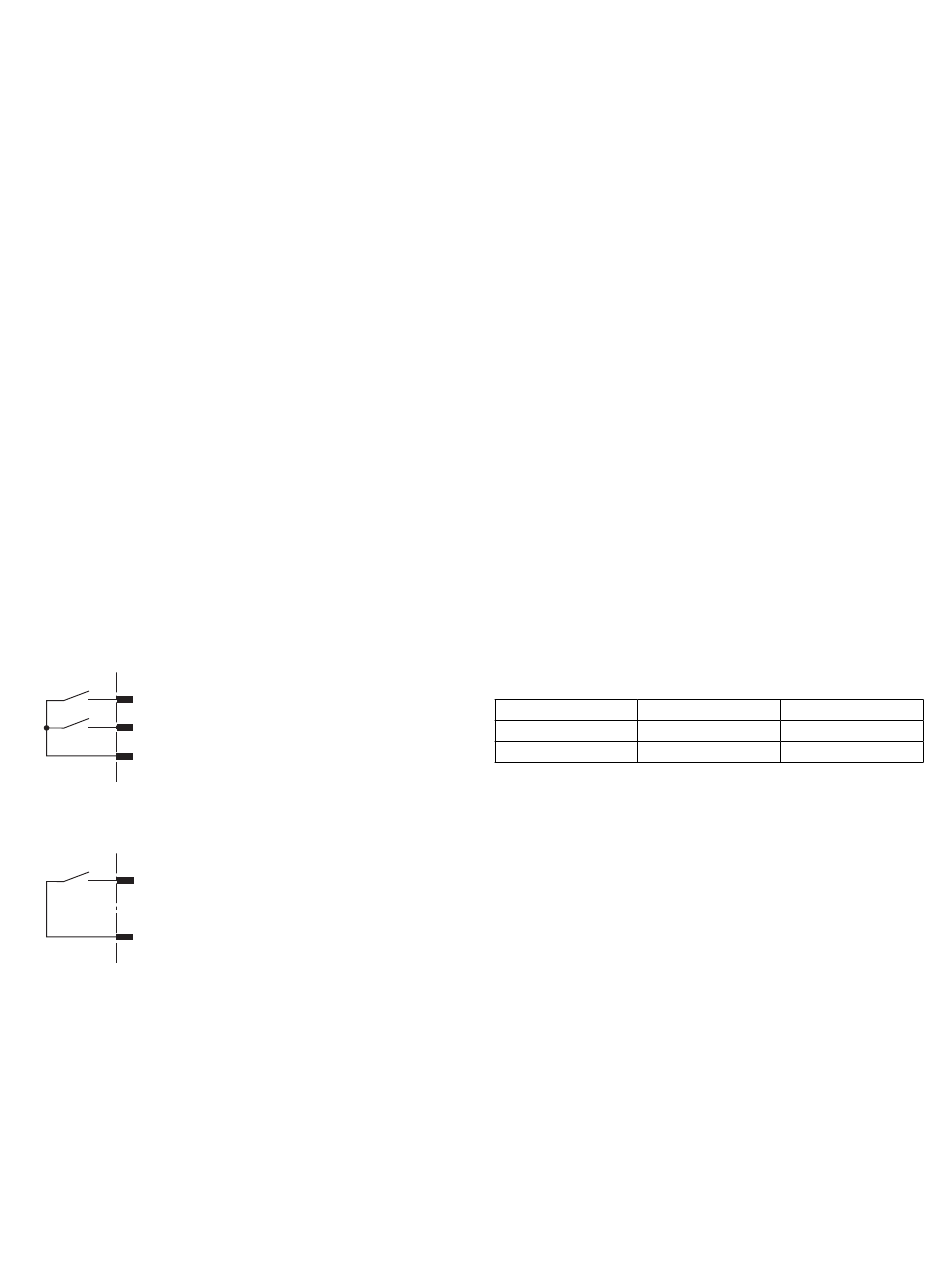

Rampe "Auf/Ab" aus
VT-VSPA1-1
2a
Rampe "Auf" aus
2c
Rampe "Ab" aus
4ac
VT-VSPA1K-1
2
Rampe aus
4
Das Ausgangssignal des Rampenbildners [4] gelangt als
Strom-Sollwert zum Sum mier ver stär ker [5]. Einem Sollwert
von 100 % ent spricht hier eine Spannung von +6 V.
Im Summierverstärker [5] werden zum Sollwert (wählbar
mit DIL -Schaltern
Aus gangs si gna le der Kenn li ni en bild ner [6 oder 7] addiert.
2)
, ca. 1 s oder Der Strom-Sollwert kann durch einen zuschaltbaren Tief-
pass gefiltert werden. Über den Strom reg ler [8] wird die
Stromendstufe [9] an ge steu ert. Der Strom-Sollwert wird
im Strom reg ler au ßer dem mit dem Takt ge ber si gnal [10]
(Fre quenz über DIL -Schalter
Der ge tak te te Strom-Ist wert wirkt im Ma gne ten des Ventils
wie ein Kon stant strom mit über la ger tem Zittersignal. Typ
VT-VSPA1-1 hat Messbuchsen für den internen Sollwert und
den Istwert.
Für den Sollwert gilt: +6 V ≙ 100 %
Für den Istwert gilt: 1 mV ≙ 1 mA
Das Signal "Betriebsbereit" wird ausgegeben und die LED
"H2" auf der Frontplatte (bei VSPA1-1) oder die LED "H2"
(bei VSPA1K-1) leuch tet, wenn:
▶ kein Kurzschluss der Magnetleitungen und keine
Überlast der Endstufe vorliegt,
▶ ein Sollwert anliegt (Kabelbruch-Erkennung),
▶ kein Kabelbruch der Magnetleitung vorhanden ist.
Bei Störung ist das Verhalten wie folgt:
Kurzschluss
Kabelbruch
1)
Bezugspotential für den Sollwert 1 ist M0 (Messnull).
2) DIL -Schalter-Einstellungen siehe Sei te 8 bis 10
[ ] ... Zuordnung zu den Blockschaltbildern Seite 4 und 5
Ventilverstärker | VT-VSPA1-1, VT-VSPA1K-1
2) je nach an zu steu ern dem Ventil) die
2) pro gram mier bar) mo du liert.
Ausgang
low
taktet
RD 30111, Ausgabe: 2013-11, Bosch Rexroth AG
3/12
LED
aus
blinkt
