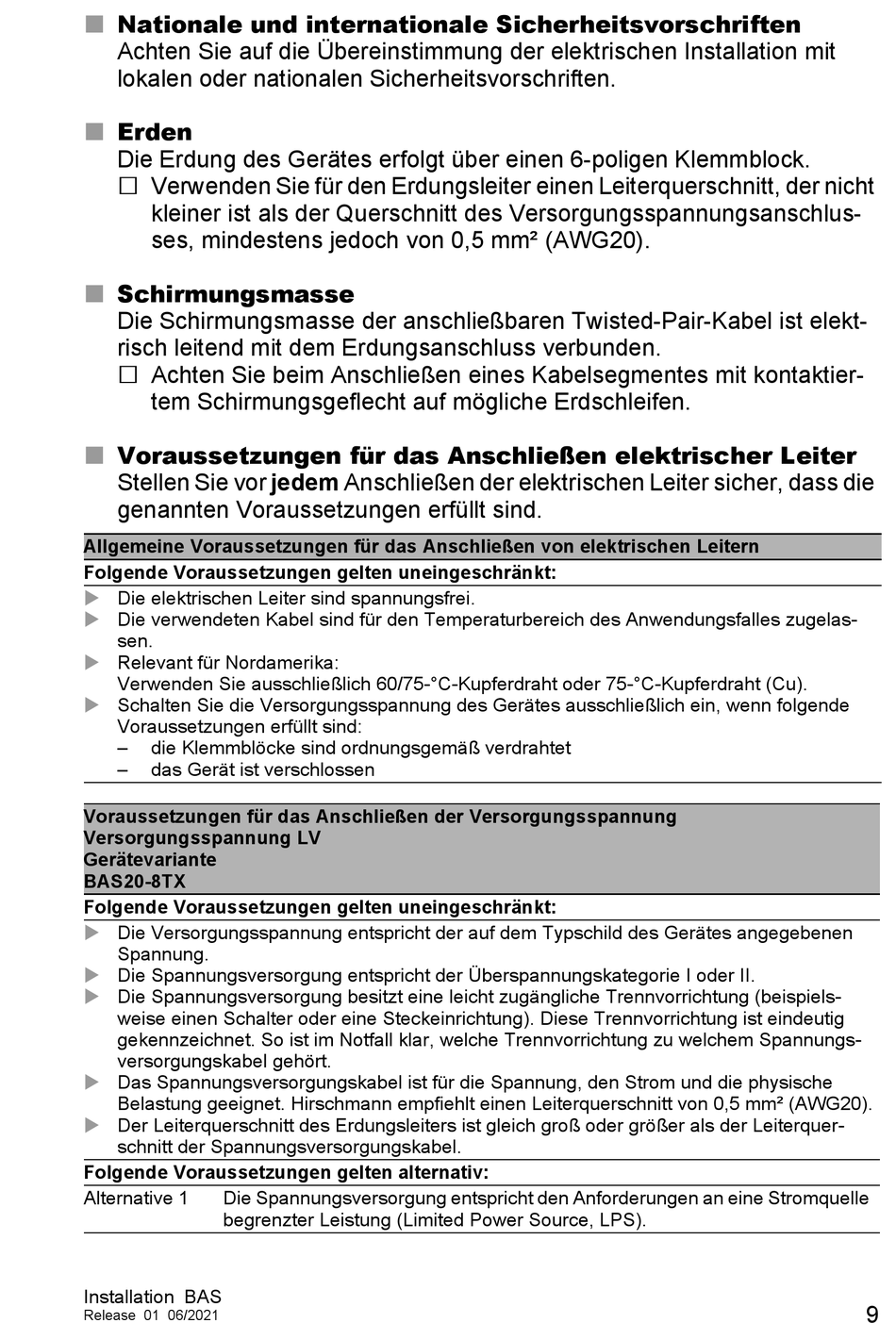

Nationale und internationale Sicherheitsvorschriften


Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
Erden

Die Erdung des Gerätes erfolgt über einen 6-poligen Klemmblock.
 Verwenden Sie für den Erdungsleiter einen Leiterquerschnitt, der nicht
kleiner ist als der Querschnitt des Versorgungsspannungsanschlus-
ses, mindestens jedoch von 0,5 mm² (AWG20).
Schirmungsmasse

Die Schirmungsmasse der anschließbaren Twisted-Pair-Kabel ist elekt-
risch leitend mit dem Erdungsanschluss verbunden.
 Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktier-
tem Schirmungsgeflecht auf mögliche Erdschleifen.
Voraussetzungen für das Anschließen elektrischer Leiter

Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die
genannten Voraussetzungen erfüllt sind.
Allgemeine Voraussetzungen für das Anschließen von elektrischen Leitern
Folgende Voraussetzungen gelten uneingeschränkt:

Die elektrischen Leiter sind spannungsfrei.
 Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelas-
sen.

Relevant für Nordamerika:
Verwenden Sie ausschließlich 60/75-°C-Kupferdraht oder 75-°C-Kupferdraht (Cu).
 Schalten Sie die Versorgungsspannung des Gerätes ausschließlich ein, wenn folgende
Voraussetzungen erfüllt sind:
– die Klemmblöcke sind ordnungsgemäß verdrahtet
– das Gerät ist verschlossen
Voraussetzungen für das Anschließen der Versorgungsspannung
Versorgungsspannung LV
Gerätevariante
BAS20-8TX
Folgende Voraussetzungen gelten uneingeschränkt:
 Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen
Spannung.
 Die Spannungsversorgung entspricht der Überspannungskategorie I oder II.
 Die Spannungsversorgung besitzt eine leicht zugängliche Trennvorrichtung (beispiels-
weise einen Schalter oder eine Steckeinrichtung). Diese Trennvorrichtung ist eindeutig
gekennzeichnet. So ist im Notfall klar, welche Trennvorrichtung zu welchem Spannungs-
versorgungskabel gehört.

Das Spannungsversorgungskabel ist für die Spannung, den Strom und die physische
Belastung geeignet. Hirschmann empfiehlt einen Leiterquerschnitt von 0,5 mm² (AWG20).

Der Leiterquerschnitt des Erdungsleiters ist gleich groß oder größer als der Leiterquer-
schnitt der Spannungsversorgungskabel.
Folgende Voraussetzungen gelten alternativ:
Alternative 1 Die Spannungsversorgung entspricht den Anforderungen an eine Stromquelle
begrenzter Leistung (Limited Power Source, LPS).
Installation BAS
Release 01 06/2021
9
