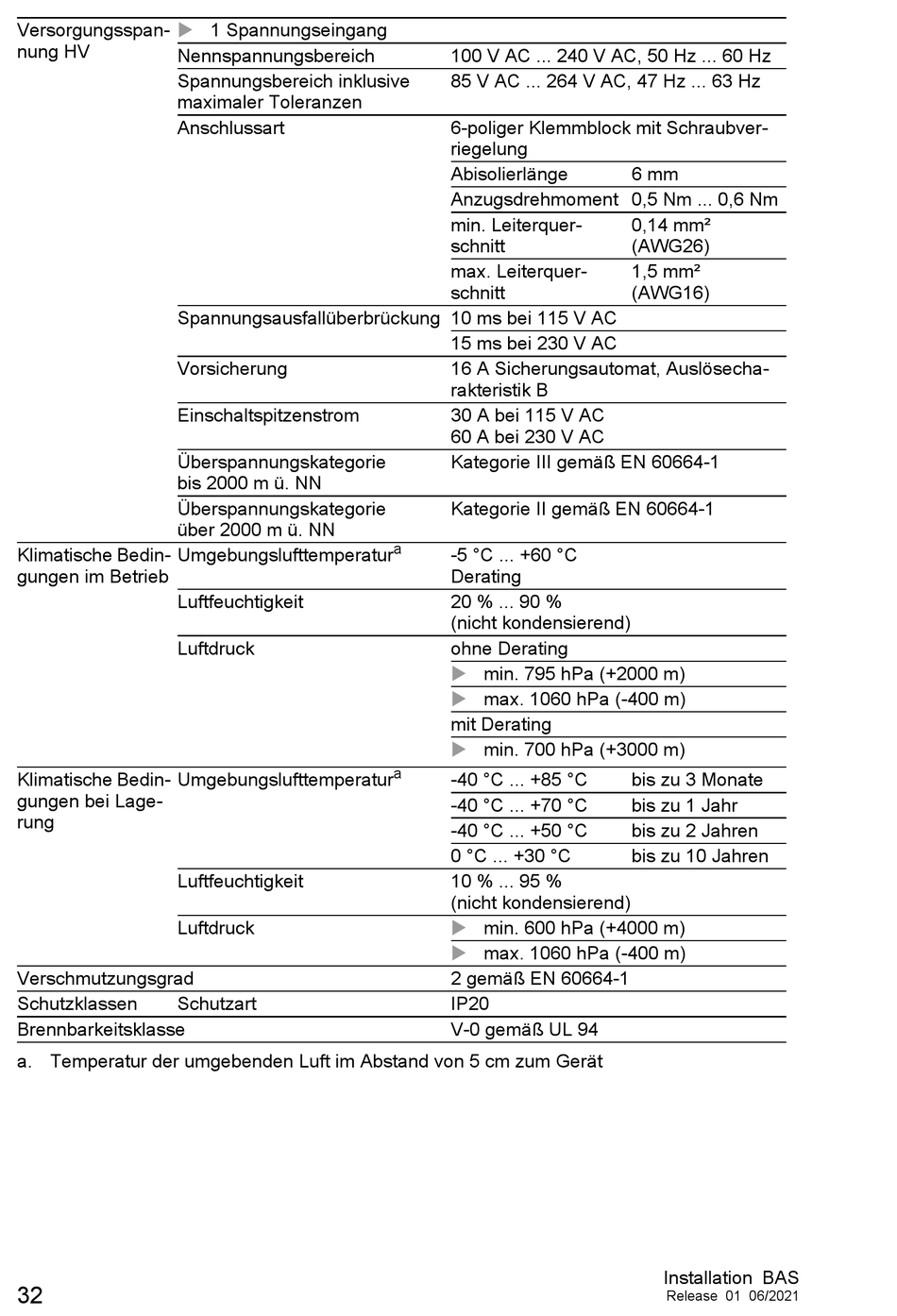

Versorgungsspan-
nung HV
Nennspannungsbereich
Spannungsbereich inklusive
maximaler Toleranzen
Anschlussart
Spannungsausfallüberbrückung 10 ms bei 115 V AC
Vorsicherung
Einschaltspitzenstrom
Überspannungskategorie
bis 2000 m ü. NN
Überspannungskategorie
über 2000 m ü. NN
Klimatische Bedin- Umgebungslufttemperatur
gungen im Betrieb
Luftfeuchtigkeit
Luftdruck
Klimatische Bedin- Umgebungslufttemperatur
gungen bei Lage-
rung
Luftfeuchtigkeit
Luftdruck
Verschmutzungsgrad
Schutzklassen Schutzart
Brennbarkeitsklasse
a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät
32
1 Spannungseingang
100 V AC ... 240 V AC, 50 Hz ... 60 Hz
85 V AC ... 264 V AC, 47 Hz ... 63 Hz
6-poliger Klemmblock mit Schraubver-
riegelung
Abisolierlänge
Anzugsdrehmoment 0,5 Nm ... 0,6 Nm
min. Leiterquer-
schnitt
max. Leiterquer-
schnitt
15 ms bei 230 V AC
16 A Sicherungsautomat, Auslösecha-
rakteristik B
30 A bei 115 V AC
60 A bei 230 V AC
Kategorie III gemäß EN 60664-1
Kategorie II gemäß EN 60664-1
a
-5 °C ... +60 °C
Derating
20 % ... 90 %
(nicht kondensierend)
ohne Derating

min. 795 hPa (+2000 m)
 max. 1060 hPa (-400 m)
mit Derating

min. 700 hPa (+3000 m)
a
-40 °C ... +85 °C
-40 °C ... +70 °C
-40 °C ... +50 °C
0 °C ... +30 °C
10 % ... 95 %
(nicht kondensierend)
 min. 600 hPa (+4000 m)

max. 1060 hPa (-400 m)
2 gemäß EN 60664-1
IP20
V-0 gemäß UL 94
6 mm
0,14 mm²
(AWG26)
1,5 mm²
(AWG16)
bis zu 3 Monate
bis zu 1 Jahr
bis zu 2 Jahren
bis zu 10 Jahren
