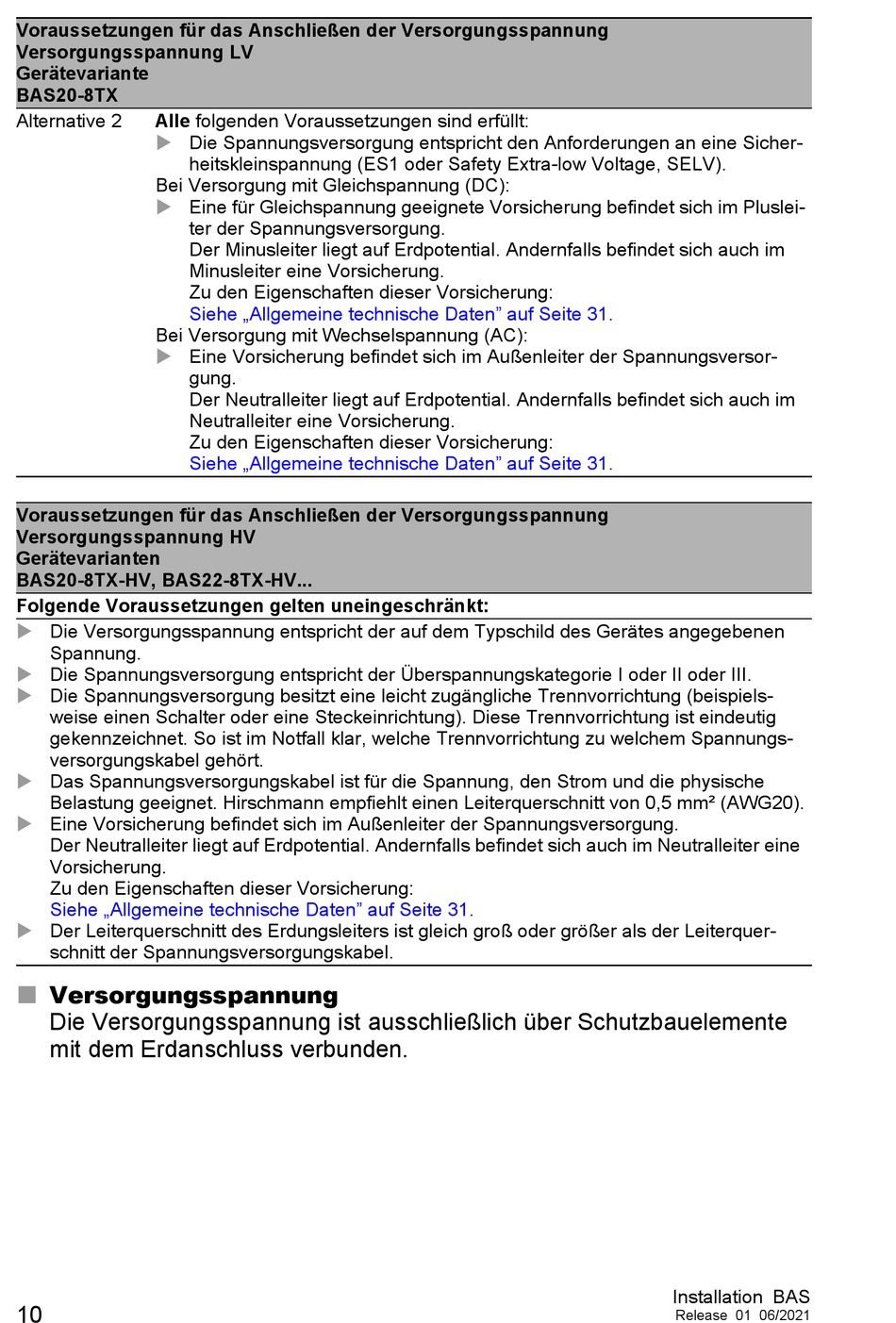

Voraussetzungen für das Anschließen der Versorgungsspannung
Versorgungsspannung LV
Gerätevariante
BAS20-8TX
Alternative 2 Alle folgenden Voraussetzungen sind erfüllt:

Bei Versorgung mit Gleichspannung (DC):

Bei Versorgung mit Wechselspannung (AC):

Voraussetzungen für das Anschließen der Versorgungsspannung
Versorgungsspannung HV
Gerätevarianten
BAS20-8TX-HV, BAS22-8TX-HV...
Folgende Voraussetzungen gelten uneingeschränkt:

Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen
Spannung.
 Die Spannungsversorgung entspricht der Überspannungskategorie I oder II oder III.

Die Spannungsversorgung besitzt eine leicht zugängliche Trennvorrichtung (beispiels-
weise einen Schalter oder eine Steckeinrichtung). Diese Trennvorrichtung ist eindeutig
gekennzeichnet. So ist im Notfall klar, welche Trennvorrichtung zu welchem Spannungs-
versorgungskabel gehört.
 Das Spannungsversorgungskabel ist für die Spannung, den Strom und die physische
Belastung geeignet. Hirschmann empfiehlt einen Leiterquerschnitt von 0,5 mm² (AWG20).

Eine Vorsicherung befindet sich im Außenleiter der Spannungsversorgung.
Der Neutralleiter liegt auf Erdpotential. Andernfalls befindet sich auch im Neutralleiter eine
Vorsicherung.
Zu den Eigenschaften dieser Vorsicherung:
Siehe „Allgemeine technische Daten" auf Seite 31.

Der Leiterquerschnitt des Erdungsleiters ist gleich groß oder größer als der Leiterquer-
schnitt der Spannungsversorgungskabel.

Versorgungsspannung


Die Versorgungsspannung ist ausschließlich über Schutzbauelemente
mit dem Erdanschluss verbunden.
10
Die Spannungsversorgung entspricht den Anforderungen an eine Sicher-
heitskleinspannung (ES1 oder Safety Extra-low Voltage, SELV).
Eine für Gleichspannung geeignete Vorsicherung befindet sich im Pluslei-
ter der Spannungsversorgung.
Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich auch im
Minusleiter eine Vorsicherung.
Zu den Eigenschaften dieser Vorsicherung:
Siehe „Allgemeine technische Daten" auf Seite 31.
Eine Vorsicherung befindet sich im Außenleiter der Spannungsversor-
gung.
Der Neutralleiter liegt auf Erdpotential. Andernfalls befindet sich auch im
Neutralleiter eine Vorsicherung.
Zu den Eigenschaften dieser Vorsicherung:
Siehe „Allgemeine technische Daten" auf Seite 31.
