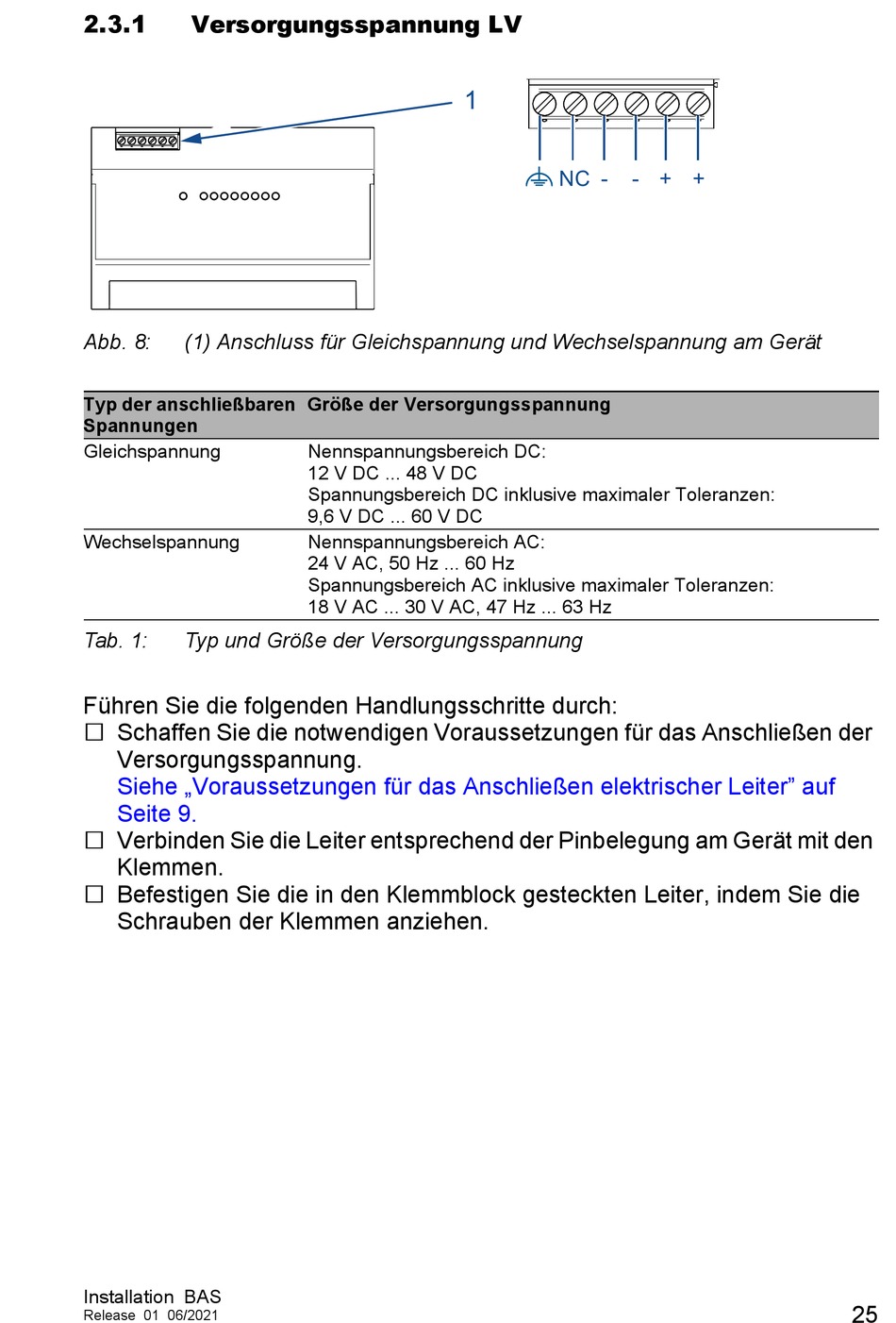

2.3.1 Versorgungsspannung LV
Abb. 8: (1) Anschluss für Gleichspannung und Wechselspannung am Gerät
Typ der anschließbaren
Spannungen
Gleichspannung
Wechselspannung
Tab. 1: Typ und Größe der Versorgungsspannung
Führen Sie die folgenden Handlungsschritte durch:
 Schaffen Sie die notwendigen Voraussetzungen für das Anschließen der
Versorgungsspannung.
Siehe „Voraussetzungen für das Anschließen elektrischer Leiter" auf
Seite 9.
 Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
 Befestigen Sie die in den Klemmblock gesteckten Leiter, indem Sie die
Schrauben der Klemmen anziehen.
Installation BAS
Release 01 06/2021
1
Größe der Versorgungsspannung
Nennspannungsbereich DC:
12 V DC ... 48 V DC
Spannungsbereich DC inklusive maximaler Toleranzen:
9,6 V DC ... 60 V DC
Nennspannungsbereich AC:
24 V AC, 50 Hz ... 60 Hz
Spannungsbereich AC inklusive maximaler Toleranzen:
18 V AC ... 30 V AC, 47 Hz ... 63 Hz
