Anzeigeelemente

Nach dem Anlegen der Versorgungsspannung führt das Gerät einen Selbst-
test durch. Während dieser Aktionen leuchten die unterschiedlichen LEDs
auf.
1.6.1 Gerätestatus
Diese LED gibt Auskunft über den Zustand der Spannungsversorgung.

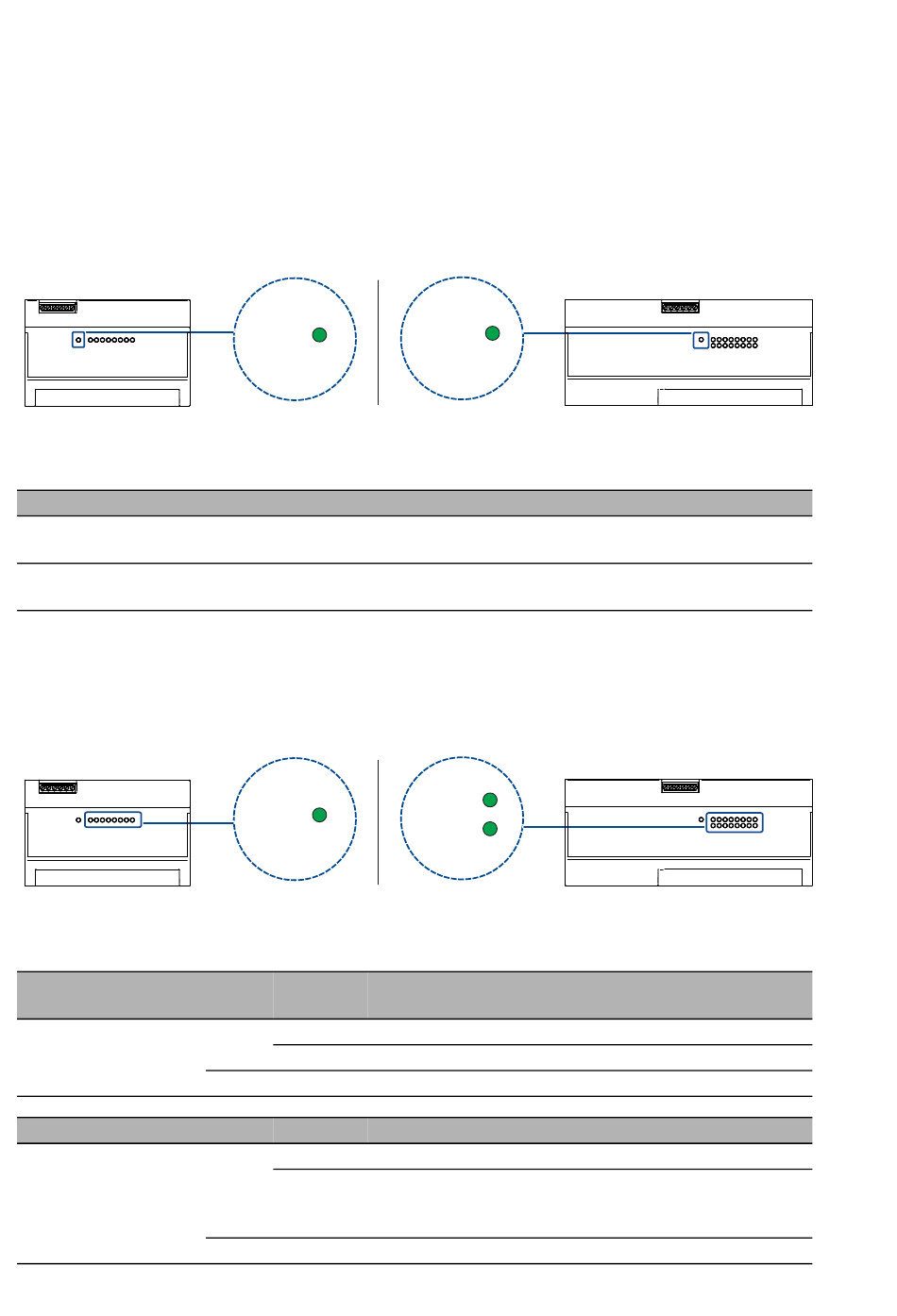

Abb. 5: LED-Anzeigeelemente für Gerätestatus
Farbe Aktivität
grün leuchtet
— keine
1.6.2

Port-Status

Diese LEDs zeigen Port-bezogene Informationen an.
Abb. 6: LED-Anzeigeelemente für Port-Status
L/D
(Link-Status/Daten)
PoE
22
Power
Bedeutung
Versorgungsspannung liegt an
Gerät ist betriebsbereit
Versorgungsspannung zu niedrig
Gerät ist in keinem betriebsbereiten Zustand
L/D
Farbe Aktivität Bedeutung
grün leuchtet Gerät erkennt einen gültigen Link
blinkt Gerät sendet und/oder empfängt Daten
— keine Gerät erkennt einen ungültigen oder fehlenden Link
Farbe Aktivität Bedeutung
grün leuchtet Powered Device wird mit Spannung versorgt
blinkt 1 × keine Spannungsversorgung des Powered Device,
pro Peri- da die benötigte Leistungsklasse an diesem Port
ode nicht bereitgestellt werden kann
— keine kein Powered Device angeschlossen
Power
L/D
PoE
Installation BAS
Release 01 06/2021
