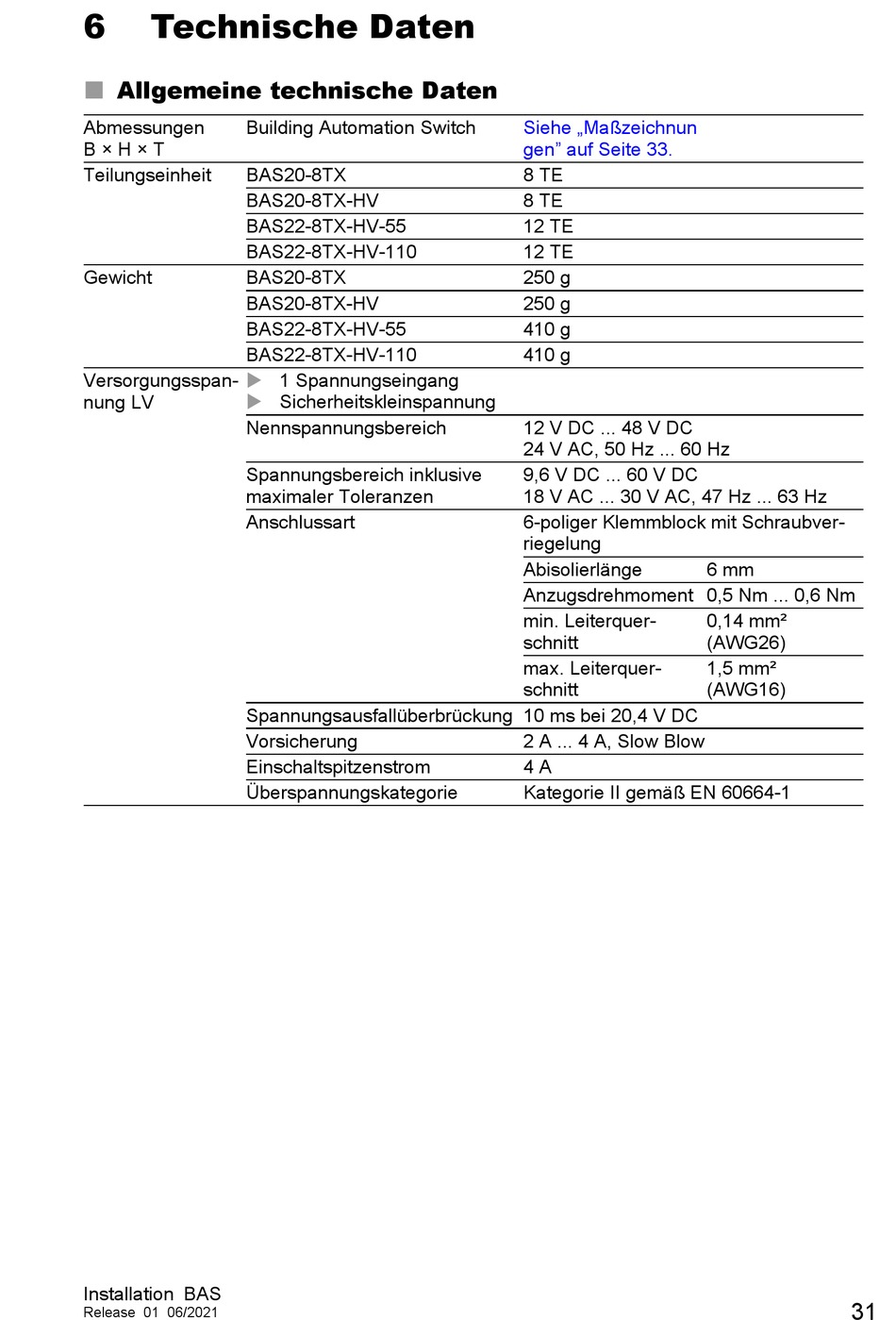

6 Technische Daten

Allgemeine technische Daten


Abmessungen Building Automation Switch
B × H × T
Teilungseinheit BAS20-8TX
BAS20-8TX-HV
BAS22-8TX-HV-55
BAS22-8TX-HV-110
Gewicht BAS20-8TX
BAS20-8TX-HV
BAS22-8TX-HV-55
BAS22-8TX-HV-110
Versorgungsspan- 

nung LV
Nennspannungsbereich
Spannungsbereich inklusive
maximaler Toleranzen
Anschlussart
Spannungsausfallüberbrückung 10 ms bei 20,4 V DC
Vorsicherung
Einschaltspitzenstrom
Überspannungskategorie
Installation BAS
Release 01 06/2021
1 Spannungseingang
Sicherheitskleinspannung
Siehe „Maßzeichnun
gen" auf Seite 33.
8 TE
8 TE
12 TE
12 TE
250 g
250 g
410 g
410 g
12 V DC ... 48 V DC
24 V AC, 50 Hz ... 60 Hz
9,6 V DC ... 60 V DC
18 V AC ... 30 V AC, 47 Hz ... 63 Hz
6-poliger Klemmblock mit Schraubver-
riegelung
Abisolierlänge
Anzugsdrehmoment 0,5 Nm ... 0,6 Nm
min. Leiterquer-
schnitt
max. Leiterquer-
schnitt
2 A ... 4 A, Slow Blow
4 A
Kategorie II gemäß EN 60664-1
6 mm
0,14 mm²
(AWG26)
1,5 mm²
(AWG16)
31
