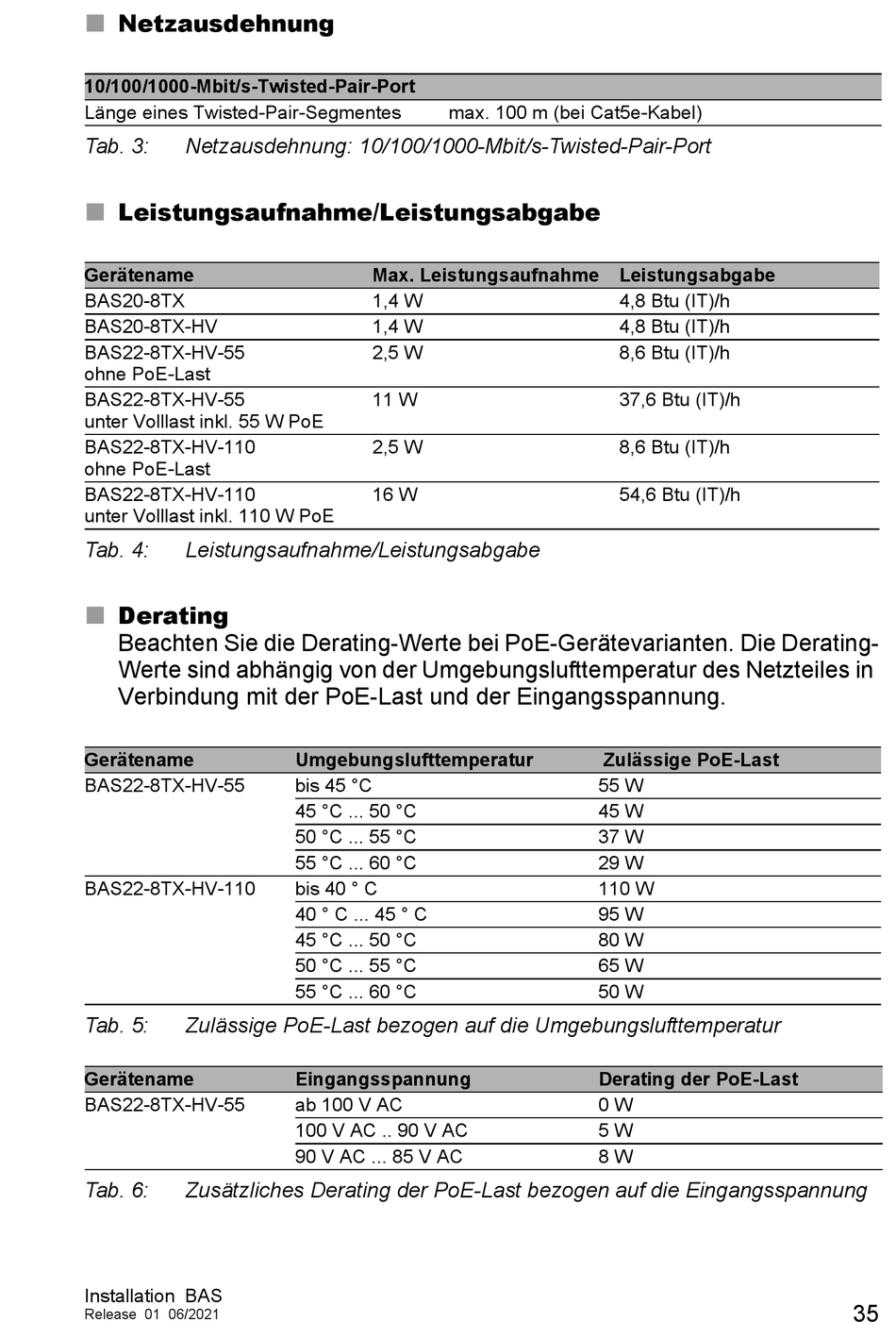

Netzausdehnung


10/100/1000-Mbit/s-Twisted-Pair-Port
Länge eines Twisted-Pair-Segmentes
Tab. 3: Netzausdehnung: 10/100/1000-Mbit/s-Twisted-Pair-Port
Leistungsaufnahme/Leistungsabgabe

Gerätename
BAS20-8TX
BAS20-8TX-HV
BAS22-8TX-HV-55
ohne PoE-Last
BAS22-8TX-HV-55
unter Volllast inkl. 55 W PoE
BAS22-8TX-HV-110
ohne PoE-Last
BAS22-8TX-HV-110
unter Volllast inkl. 110 W PoE
Tab. 4: Leistungsaufnahme/Leistungsabgabe
Derating

Beachten Sie die Derating-Werte bei PoE-Gerätevarianten. Die Derating-
Werte sind abhängig von der Umgebungslufttemperatur des Netzteiles in
Verbindung mit der PoE-Last und der Eingangsspannung.
Gerätename
BAS22-8TX-HV-55
BAS22-8TX-HV-110
Tab. 5: Zulässige PoE-Last bezogen auf die Umgebungslufttemperatur
Gerätename
BAS22-8TX-HV-55
Tab. 6: Zusätzliches Derating der PoE-Last bezogen auf die Eingangsspannung
Installation BAS
Release 01 06/2021
max. 100 m (bei Cat5e-Kabel)
Max. Leistungsaufnahme
1,4 W
1,4 W
2,5 W
11 W
2,5 W
16 W
Umgebungslufttemperatur
bis 45 °C
45 °C ... 50 °C
50 °C ... 55 °C
55 °C ... 60 °C
bis 40 ° C
40 ° C ... 45 ° C
45 °C ... 50 °C
50 °C ... 55 °C
55 °C ... 60 °C
Eingangsspannung
ab 100 V AC
100 V AC .. 90 V AC
90 V AC ... 85 V AC
Leistungsabgabe
4,8 Btu (IT)/h
4,8 Btu (IT)/h
8,6 Btu (IT)/h
37,6 Btu (IT)/h
8,6 Btu (IT)/h
54,6 Btu (IT)/h
Zulässige PoE-Last
55 W
45 W
37 W
29 W
110 W
95 W
80 W
65 W
50 W
Derating der PoE-Last
0 W
5 W
8 W
