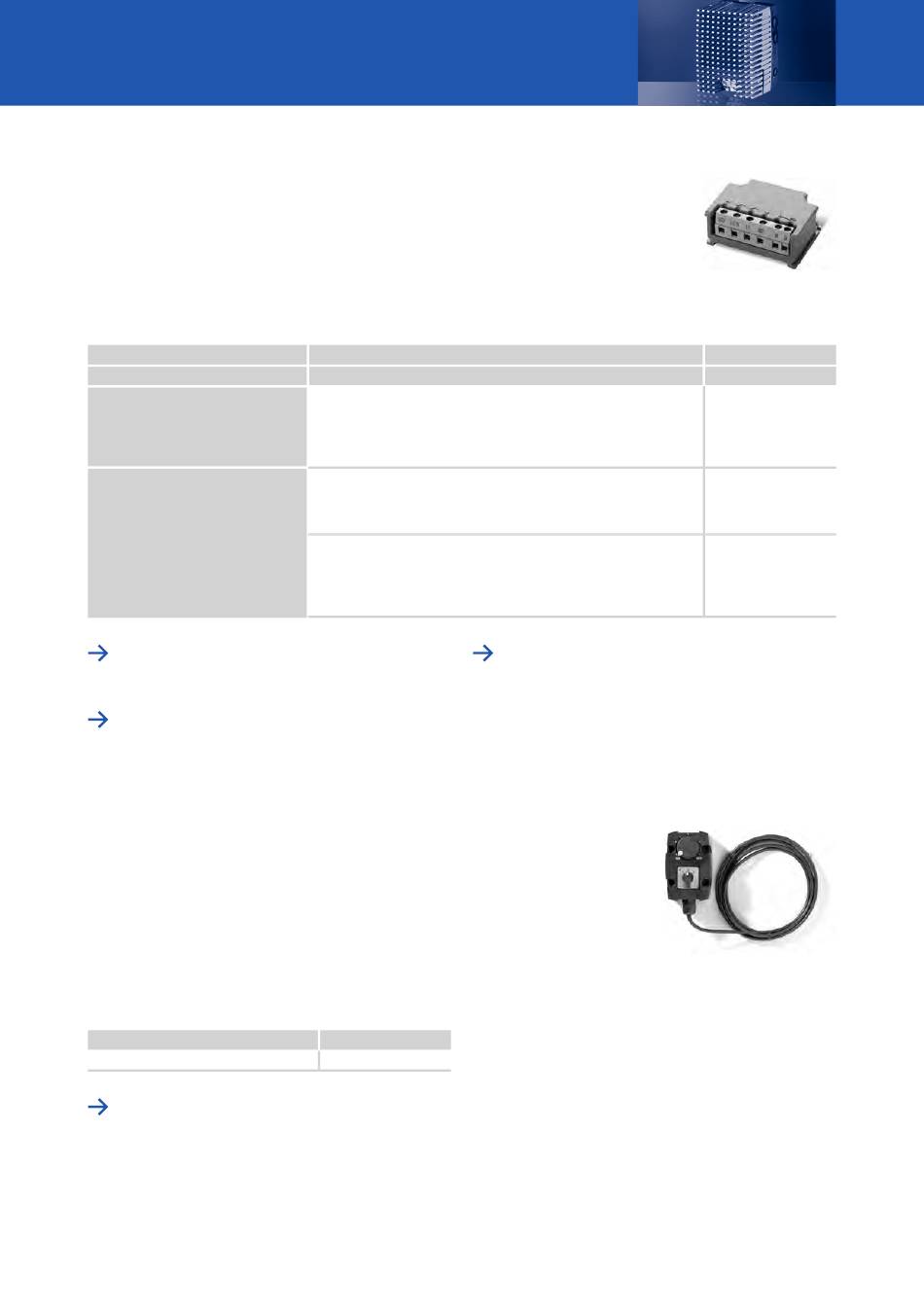

Bremsenschalter
Der Bremsenschalter besteht aus einem Gleichrichter und ei-
nem elektronischen Leistungsschalter zum Schalten einer
elektromechanischen Bremse. Der Bremsenschalter wird in-
nerhalb des 8200 motec platziert. Die Ansteuerung erfolgt
über einen Digitalausgang des Standard- oder Application-
I/O.
ƒ
Bremsenschalter können im Leistungsbereich von 0.25 ...
2.2kW nicht in Kombination mit Bus-I/O oder Systemklem-
men verwendet werden.
Ausführung
Einweggleichrichtung
Brückengleichrichtung
Datenblatt Bremsenschalter E82ZWBRE
DS_Brake_8400_0001
Downloaden unter www.lenze.de/dsc
Datenblatt Bremsenschalter E82ZMBRB
DS_Brake_8400_0003
Downloaden unter www.lenze.de/dsc
Schalter-/Poti-Einheit
Die Schalter-/Poti-Einheit wird direkt am 8200 motec oder
an einer anderen Stelle in der Anlage montiert. Mit der
Schalter-/Poti-Einheit und einem I/O-Funktionsmodul (Stan-
dard-I/O, Application-I/O, Bus-I/O) kann dem Umrichter mit
dem integrierten Potentiometer ein analoger Sollwert vorge-
geben werden; über den Drehschalter kann der Antrieb z. B.
gestartet bzw. gestoppt oder die Drehrichtung geändert
werden.
Die Schalter-/Poti-Einheit in wird mit einer Anschlussleitung
von 2.5 m sowie Befestigungsmaterial zur Montage am
Kühlkörper des 8200 motec geliefert.
Ausführung
Schalter-/Poti-Einheit (IP65)
Datenblatt Schalter-/Poti-Einheit E82ZBU
DS_ZB_8200m_0001
Downloaden unter www.lenze.de/dsc
Frequenzumrichter de 01/2009
Frequenzumrichter 8200 motec
Merkmale
Bremsenschalter
ƒ
für 0.55 ... 7.5kW
ƒ
Eingangsspannung: AC 320 ... 550V
ƒ
Ausgangsspannung: DC 180V (bei AC 400V), DC 225V (bei AC
500V)
ƒ
max. Bremsenstrom: DC 0.61A
ƒ
für 0.55 ... 7.5kW
ƒ
Eingangsspannung: AC 180 ... 317V
ƒ
Ausgangsspannung: DC 205V (bei AC 230V)
ƒ
max. Bremsenstrom: DC 0.54A
ƒ
für 0.25 ... 0.37kW
ƒ
Bremsenschalter E82ZWBRB inkl. Unterbauwanne
ƒ
Eingangsspannung: AC 180 ... 264V
ƒ
Ausgangsspannung: DC 205V (bei AC 230V)
ƒ
max. Bremsenstrom: DC 0.41A
Produktschlüssel
E82ZBU
†
Zubehör
Datenblatt Bremsenschalter E82ZWBRB
DS_Brake_8400_0002
Downloaden unter www.lenze.de/dsc
Bremsenschalter
Produktschlüssel
E82ZWBRE
E82ZWBRB
E82ZMBRB
Schalter-/Poti-Einheit
