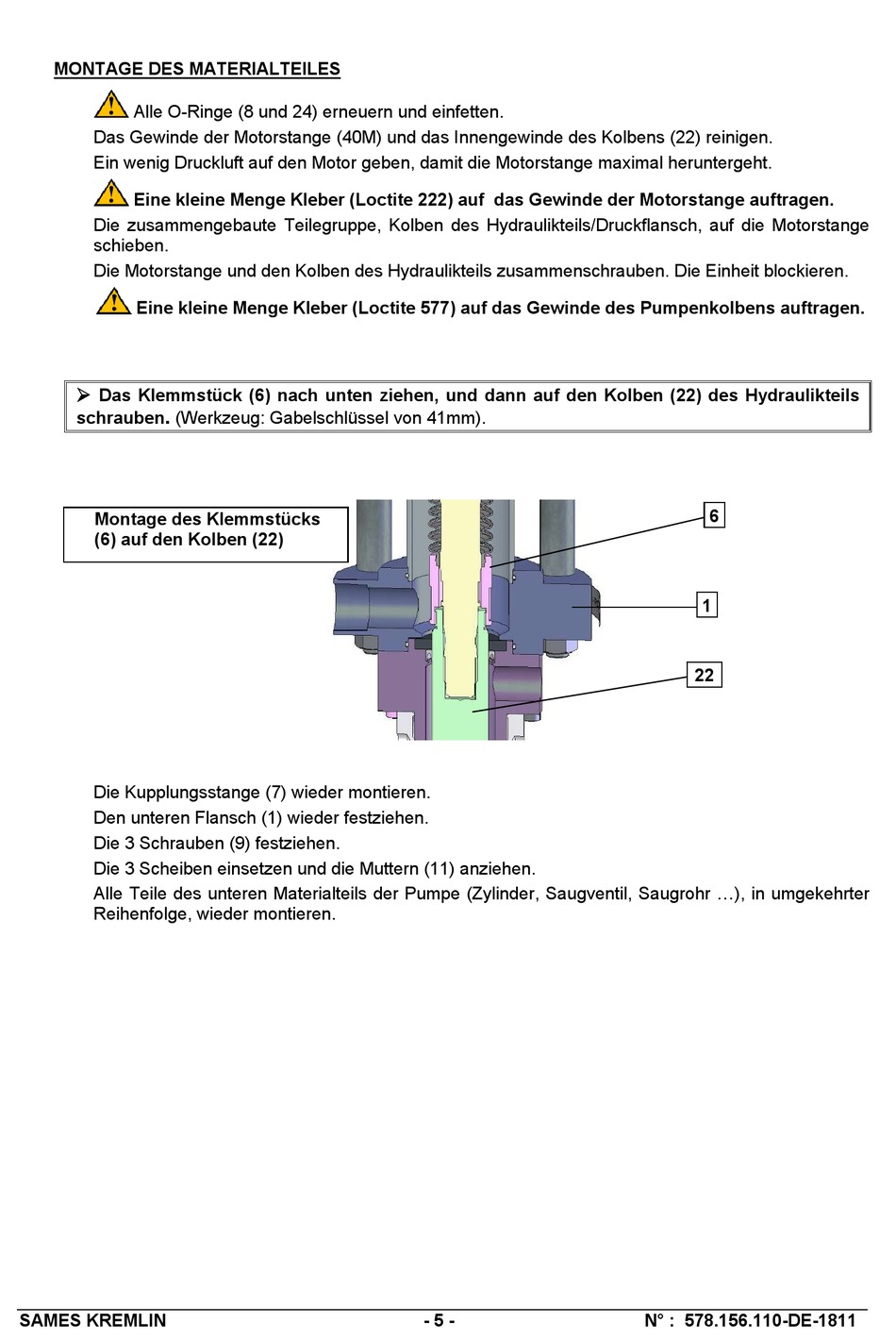

MONTAGE DES MATERIALTEILES
Alle O-Ringe (8 und 24) erneuern und einfetten.
Das Gewinde der Motorstange (40M) und das Innengewinde des Kolbens (22) reinigen.
Ein wenig Druckluft auf den Motor geben, damit die Motorstange maximal heruntergeht.
Eine kleine Menge Kleber (Loctite 222) auf das Gewinde der Motorstange auftragen.
Die zusammengebaute Teilegruppe, Kolben des Hydraulikteils/Druckflansch, auf die Motorstange
schieben.
Die Motorstange und den Kolben des Hydraulikteils zusammenschrauben. Die Einheit blockieren.
Eine kleine Menge Kleber (Loctite 577) auf das Gewinde des Pumpenkolbens auftragen.
Das Klemmstück (6) nach unten ziehen, und dann auf den Kolben (22) des Hydraulikteils
.
schrauben
(Werkzeug: Gabelschlüssel von 41mm).
Montage des Klemmstücks
(6) auf den Kolben (22)
Die Kupplungsstange (7) wieder montieren.
Den unteren Flansch (1) wieder festziehen.
Die 3 Schrauben (9) festziehen.
Die 3 Scheiben einsetzen und die Muttern (11) anziehen.
Alle Teile des unteren Materialteils der Pumpe (Zylinder, Saugventil, Saugrohr ...), in umgekehrter
Reihenfolge, wieder montieren.
