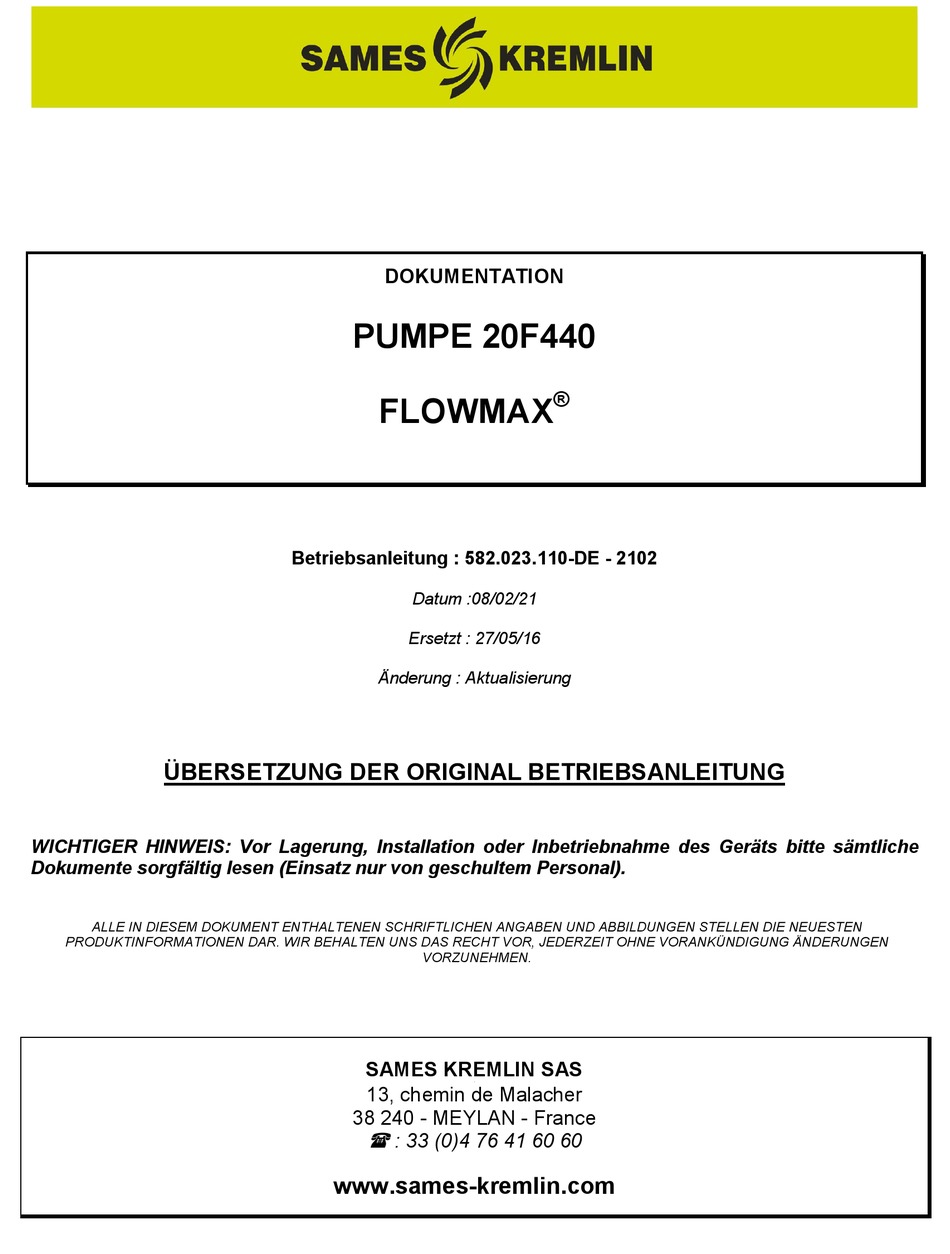

ÜBERSETZUNG DER ORIGINAL BETRIEBSANLEITUNG
WICHTIGER HINWEIS: Vor Lagerung, Installation oder Inbetriebnahme des Geräts bitte sämtliche
Dokumente sorgfältig lesen (Einsatz nur von geschultem Personal).
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN
PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN
DOKUMENTATION
PUMPE 20F440
FLOWMAX
Betriebsanleitung : 582.023.110-DE - 2102
Datum :08/02/21
Ersetzt : 27/05/16
Änderung : Aktualisierung
VORZUNEHMEN.
SAMES KREMLIN SAS
13, chemin de Malacher
38 240 - MEYLAN - France
: 33 (0)4 76 41 60 60
www.sames-kremlin.com
®
l
