Inhaltszusammenfassung für Sames Kremlin AIRLESS FLOWMAX 65F260

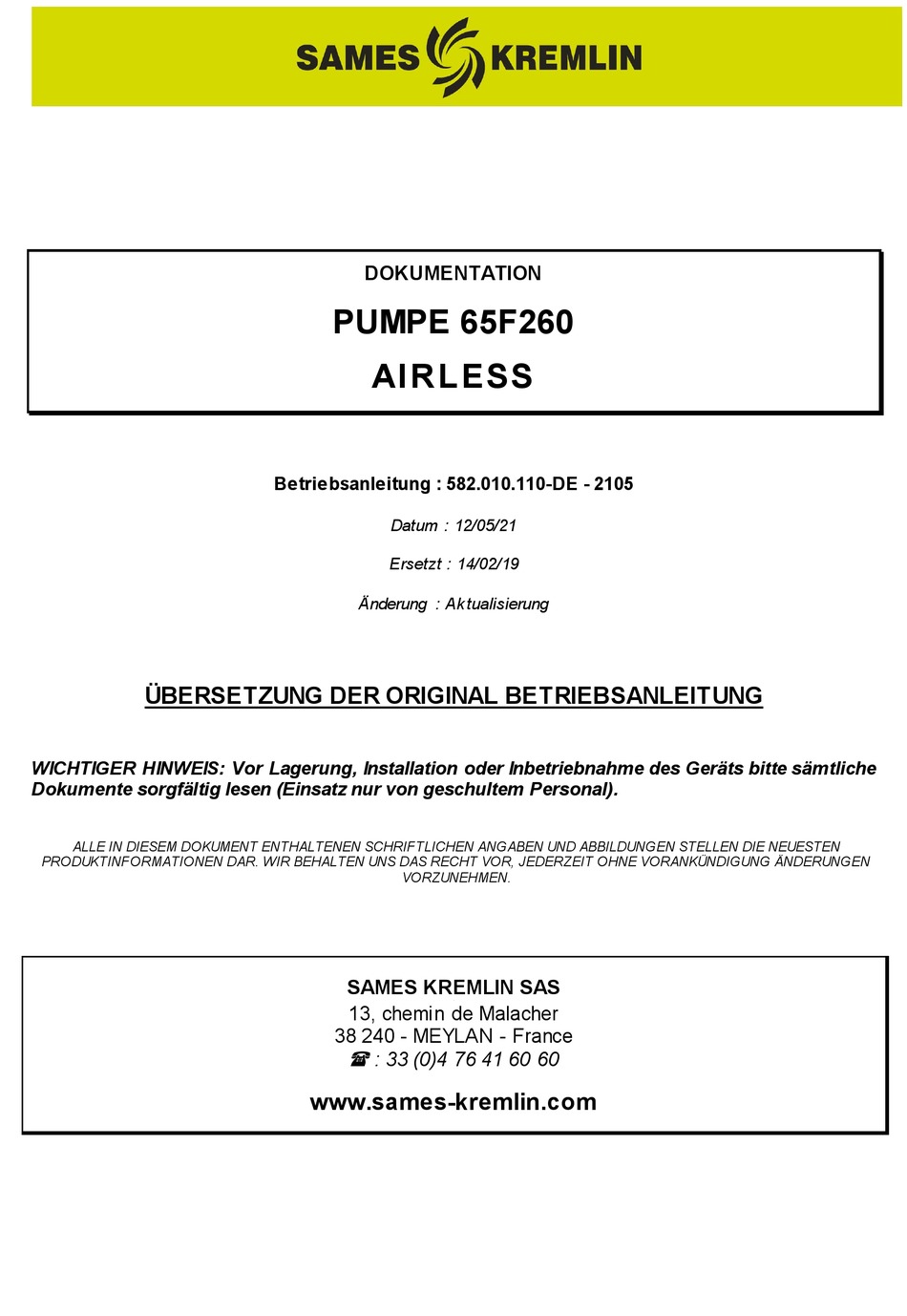

Seite 1
Dokumente sorgfältig lesen (Einsatz nur von geschultem Personal). ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN VORZUNEHMEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...
Seite 2
KREMLIN, nonché le normative nazionali e/o locali, reparação do equipamento de acordo com as • SAMES KREMLIN y a la normativa nacional y/o local, accertarvi utilizzatori dell'apparecchio preconizações de SAMES KREMLIN, bem como com •...
Seite 3
EU-MEGFELELŐSÉGI NYILATKOZAT DECLARAŢIA DE CONFORMITATE UE Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
Seite 4
Meylan, den / Meylan, Ranska, / Sporządzono w Meylan, dnia / Meylan, dnia / V Meylanu, / V Meylan dňa / Kelt Meylanban, / Întocmită la Meylan, pe data de 31/01/2019 - 01/31/2019 SAMES KREMLIN - 3 - N° : 578.026.130-1901...
WICHTIGER HINWEIS: sämtliche Dokumente sorgfältig lesen (nur für den professionellen Gebrauch bestimmt). FOTOS UND ABBILDUNGEN SIND NICHT VERBINDLICH. ÄNDERUNGEN OHNE VORANZEIGE VORBEHALTEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 www.sames-kremlin.com...
Entfernung, Modifikation oder unsachgemäße Handhabung der Schutzvorrichtungen oder anderer Geräteteile entstehen. Das Gerät nicht verändern oder umbauen. Nur von SAMES KREMLIN gelieferte oder zugelassene Teile oder Zubehör verwenden. Das Gerät in regelmäßigen Abständen prüfen. Defekte oder abgenutzte Teile ersetzen.
Seite 7
Materialien mit möglichst hohem Flammpunkt verwenden, um der Gefahr der Bildung entzündlicher Gase und Dämpfe vorzubeugen (siehe Sicherheitsdatenblätter zu den Materialien), Fässer mit Deckeln versehen, um die Ausbreitung von Gas und Dämpfen zu verringern. SAMES KREMLIN - 2 - Nr.: 578.001.130-DE-1804...
Seite 8
Handschuhe, Sicherheitsschuhe, Schutzanzüge Atemschutzmasken zu tragen. (Siehe das Kapitel „Individuelle Schutzausrüstung“ des SAMES KREMLIN Katalogs). ACHTUNG! Keine Lösemittel auf Basis von Halogenkohlenwasserstoffen oder Materialien, die diese Lösemittel enthalten, mit Aluminium oder Zink in Berührung bringen. Nichtbeachtung dieses Hinweises kann zu Explosionen führen, die schwere oder tödliche Verletzungen verursachen können.
VERWENDETE MATERIALIEN Durch die Vielzahl der verwendeten Materialien ist es nicht möglich, die jeweiligen Wechselwirkungen bezüglich der eingebauten Materialien dokumentieren. Daher kann SAMES KREMLIN in folgenden Fällen keine Haftung übernehmen : nicht ausreichende Kompatibilität der materialberührenden Teile, unvermeidbare Risiken für Personal und Umwelt, ...
Bitte informieren Sie sich über die jeweiligen örtlichen Sammelsysteme für elektronische Geräte. Bitte befolgen Sie die örtlichen Bestimmungen und entsorgen Sie Ihre Altgeräte nicht über den normalen Hausmüll. Die Vorschriftsmäßige Entsorgung Ihres Altgerätes schützt die Umwelt und die Gesundheit der Menschen. SAMES KREMLIN - 5 - Nr.: 578.001.130-DE-1804...
Seite 11
Personal betrieben und gewartet werden. ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN VORZUNEHMEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...
Seite 12
Vor jedem Eingriff an einem Bauteil der Pumpe: - Wenn nötig, alle Zubehörteile der Pumpe (Schläuche, Filter) demontieren. - Wenn nötig, legen Sie die Pumpe auf die Seite (die Pumpe ist mit einer Öse ausgerüstet). SAMES KREMLIN - 1 - N° : 578.156.110-DE-1811...
Seite 13
Das Hydraulikteil besteht aus 2 Untereinheiten : - der obere Teil (Untereinheit mit Faltenbalg: A) - der untere Teil (Materialuntereinheit: B) Die häufigste Wartung bezieht sich auf dieses Teil. SAMES KREMLIN - 2 - N° : 578.156.110-DE-1811...
Beim Wiedereinbau die 2 Dichtringe (13) ersetzen und einfetten. Das Zylinderinnere (mit Fett, Typ A1) und das Gewinde (mit Fett, Typ A2) einfetten, um die mobile Packung bei der Montage nicht zu verletzen. (siehe Fette in § Montagehinweise). SAMES KREMLIN - 3 - N° : 578.156.110-DE-1811...
Klemmstück zu erleichtern. Vorsicht: Das Klemmstück muss sichtbar bleiben. Mit zwei Schlüsseln den Kolben (22) von der Motorstange (40M) trennen, indem man an den flachen Flächen der Motorstange und der Kolbenbasis ansetzt. SAMES KREMLIN - 4 - N° : 578.156.110-DE-1811...
Den unteren Flansch (1) wieder festziehen. Die 3 Schrauben (9) festziehen. Die 3 Scheiben einsetzen und die Muttern (11) anziehen. Alle Teile des unteren Materialteils der Pumpe (Zylinder, Saugventil, Saugrohr …), in umgekehrter Reihenfolge, wieder montieren. SAMES KREMLIN - 5 - N° : 578.156.110-DE-1811...
Den oberen Flansch (3) vom Motor trennen, indem Sie die Schrauben (9) abschrauben. Nach unten gleiten lassen, und die zusammengebaute Teilgruppe Faltenbalg/Klemmstück/Flansch entfernen. Den Faltenbalg-Flansch (4) demontieren, um den oberen Teil des Faltenbalgs freizumachen. Das Klemmstück (6) demontieren. SAMES KREMLIN - 6 - N° : 578.156.110-DE-1811...
Seite 18
Diese Teilgruppe ausrichten und auf die Grundplatte des Motors mit den 3 Schrauben (9) verschrauben. Anmerkung: Eine der 3 Kupplungsstangen (7) der Pumpe kann demontiert werden, um den Wiedereinbau zu erleichtern. Das Materialteil (B) mit dem Ansaugteil (A) verbinden. 11&12 SAMES KREMLIN - 7 - N° : 578.156.110-DE-1811...
Seite 19
Spritzgutes ab. Beim Einsatz von normalen Produkten ohne abrasive Füllstoffe oder chemisch aggressiven Lösemitteln kann mit folgender Lebensdauer gerechnet werden: 1 Mio. Pumpenhübe für GT- Dichtungen. 10 Mio. Pumpenhübe für den Faltenbalg. SAMES KREMLIN - 8 - N° : 578.156.110-DE-1811...
Seite 22
Doc. 573.407.050 Modif. / Änderung : Mise à jour Pièces de rechange / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 30/11/18 / Actualización Ersatzteilliste KREMLIN REXSON SAMES Annule/Cancels/ Piezas de repuesto KREMLIN; 65.130 F2 65F260, Ersetzt/Anula : 26/08/16 Ind.
Seite 23
*51 151 730 114 Pochette 2 étriers, 4 Pack of 2 u-bolts, Satz mit 2 Schellen, 4 Bolsa de 2 tirantes, rondelles, 4 écrous 4 washers, 4 nuts Scheiben, 4 Muttern 4 arandelas, 4 tuercas SAMES KREMLIN Doc. / Dok. : 573.407.050...
Seite 24
N S : Denotes parts are not serviceable. * Bezeichnete Teile sind empfohlene Ersatzteile. N S : Bezeichnete Teile gibt es nicht einzeln, sondern nur * Piezas de mantenimiento preventivas. komplett . N S : no suministrado. SAMES KREMLIN Doc. / Dok. : 573.407.050...
Seite 25
ACCESSOIRES - ACCESSORIES - ZUBEHÖR - ACCESORIOS Désignation Description Bezeichnung Denominación Qté 53 051 881 459 Flamme : outillage pour Piston rod starter tool Konus zur Montage der Herramienta para montar montage garniture Packung guarnición SAMES KREMLIN Doc. / Dok. : 573.407.050...
Seite 26
Doc. 573.408.050 Modif. / Änderung : Pièces de rechange # 044 630 400 NC Spare parts list Date/Datum/Fecha : 19/12/18 (ind. 9a / Pos. 9a) Ersatzteilliste + # 144 630 720 Annule/Cancels/ Piezas de repuesto (ind. 9b / Pos. 9b) Ersetzt/Anula : 18/08/16 MOTEUR A AIR, modèle 8000-4_2 AIR MOTOR, model 8000-4_2 LUFTMOTOR, Modell 8000-4_2...
Seite 27
R 8 bis (x 10) tipo R 8 bis (x 10) 49 046 258 006 Bague de guidage (fond Bushing guide Führungsbuchse (oberer Anillo de dirección supérieur) (upper support) Zylinderflansch) (fondo superior) SAMES KREMLIN Doc. / Dok. : 573.408.050...
Seite 28
Nota : Las bombas cuyo número de serie es > a 17 K 1146 tienen el bloque inversor # 144.630.720. Montar el índ. 2 (anillo guía del bloque inversor) sólo si su bloque tiene un R. SAMES KREMLIN Doc. / Dok. : 573.408.050...
Seite 29
Doc. 573.087.040 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 11/05/17 / Actualización Ersatzteilliste + 144.630.720 Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 03/06/14 BLOC INVERSEUR REVERSING-BLOCK UMSTEUERBLOCK BLOQUE INVERSOR NC / NS BLOC INVERSEUR DROIT RIGHT REVERSING-BLOCK...
Seite 31
Hinweis: Die Pos. 2 (Führungsbuchse des Umsteuerblocks) nur am Umsteuerblock mit R Markierung montieren. Nota : Montar el índ. 2 (anillo guía del bloque inversor) sólo si su bloque inversor tiene un R. SAMES KREMLIN Doc. / Dok. : 573.087.040...
Seite 32
Doc. 573.409.050 Modif. / Änderung : Pièces de rechange + # 144 020 691, # 144 020 692 Spare parts list Date/Datum/Fecha : 09/02/21 Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 26/11/18 HYDRAULIQUE FLOWMAX®, FLOWMAX® FLUID SECTION, modèle F260 model F260 FLOWMAX®...
Seite 33
Ind. A Ind. B 27a / 27b 23a / 23b SAMES KREMLIN Doc. / Dok. : 573.409.050...
Seite 34
26 933 151 601 Vis CHc M 8x60 Screw, Schraube M 8x60 Tornillo, model CHc M 8x60 tipo CHc M 8x60 *29 144 020 620 Clapet de refoulement Exhaust valve Druckventil Válvula de expulsión SAMES KREMLIN Doc. / Dok. : 573.409.050...
Seite 35
Kolbendichtung (PU) Junta de eje (Polyurethane) (Poliuretano) 50 044 990 046 Rondelle de calage Adjustment block Höenpassung Cuña de ajuste 51 044 990 047 Rondelle de calage Adjustment block Höenpassung Cuña de ajuste SAMES KREMLIN Doc. / Dok. : 573.409.050...
Seite 36
MONTAGE DES JOINTS - ASSEMBLY OF THE SEALS MONTAGE DER DICHTUNGEN - MONTAJE DE LAS JUNTAS Ind. 27a Ind. 23a Mod. F260 avec joints GT / with GT seals / mit GT Dichtung / con juntas GT SAMES KREMLIN Doc. / Dok. : 573.409.050...
Seite 37
ACCESSOIRES - ACCESSORIES - ZUBEHÖR - ACCESORIOS Désignation Description Bezeichnung Denominación Qté 53 051 881 459 Flamme : outillage pour Piston rod starter tool Konus zur Montage der Herramienta para montar montage garniture Packung guarnición SAMES KREMLIN Doc. / Dok. : 573.409.050...
Seite 38
N S : Denotes parts are not serviceable. * Bezeichnete Teile sind empfohlene Ersatzteile. N S : Bezeichnete Teile gibt nicht einzeln, sondern nur * Piezas de mantenimiento preventivas. komplett . N S : no suministrado. SAMES KREMLIN Doc. / Dok. : 573.409.050...
Seite 39
Doc. 573.327.050 Modif. / Änderung : Mise à jour Pièces de rechange / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 15/11/18 / Actualización Ersatzteilliste Annule/Cancels/ Piezas de repuesto Ersetzt/Anula : 10/10/11 FILTRE PRODUIT HP, modèle 3/4 inox HP FLUID FILTER, model 3/4 stainless steel HP MATERIALFILTER, Modell 3/4 Edelstahl FILTRO PRODUCTO AP, tipo 3/4 inox Ind.
17 049 030 018 Clé de démontage Wrench Schlüssel Llave de desmontaje * Pièces de maintenance préconisées. * Preceding the index number denotes a suggested spare part. * Bezeichnete Teile sind empfohlene Ersatzteile. * Piezas de mantenimiento preventivas. SAMES KREMLIN Doc. / Dok. 573.327.050...
Seite 42
Bezeichnung Denominación Qté - 155 190 105 Support filtre avec vis, Mounting bracket with Filterhalterung mit Soporte filtro con tornillos, rondelles et écrous screws, washers and Schrauben, Scheiben arandelas y tuercas nuts und Muttern SAMES KREMLIN Doc. / Dok. 573.327.050...
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN VORZUNEHMEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 www.sames-kremlin.com...
Seite 44
Die üblichen Empfehlungen zur Wartung der Pistole befolgen. (Siehe Bedienungsanleitung der Spritzpistole). FILTER Ist die Pumpe mit einem Filter am Materialausgang ausgestattet, bitte die üblichen Empfehlungen zur Wartung des Filters befolgen. (Siehe Bedienungsanleitung des Filters). SAMES KREMLIN - 1 - N° : 578.030.110-DE-1810...
Seite 45
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN VORZUNEHMEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 www.sames-kremlin.com...
Seite 46
Spülmittelkammer färbt sich rasch. erneuern). Sichtbares Ausströmen von Material an der Den Faltenbalg nachprüfen. Basis des Motors. Spritzbild nicht in Ordnung. Siehe Bedienungsanleitung der Spritzpistole. Minderung der Durchflussmenge. Siehe Bedienungsanleitung des Filters. SAMES KREMLIN - 1 - N° : 578.029.110-DE-1810...
Seite 47
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN VORZUNEHMEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 www.sames-kremlin.com...
Seite 48
Manometer (E) ersichtlichen Druck mal der Druckübersetzung. Der Materialdruck wird mit der Stellglocke (D) (Phosphor Stellglocke geregelt (Anzeige auf Manometer E). Die Pumpen sind entweder vom Typ Intensive™ oder FLOWMAX (mit Faltenbalg). SAMES KREMLIN - 1 - N° : 578.029.120-DE-1810...
Schutzanzug, usw. tragen. Der Bediener muss sich vergewissern, dass der Standort des Gerätes, durch eine Ventilation gut be- und entlüftet ist. 2-1 PUMPE MIT SAUGVERSORGUNG AIRLESS INTENSIVE™ PUMPE AIRLESS FLOWMAX PUMPE SAMES KREMLIN - 2 - N° : 578.029.120-DE-1810...
Sicherheitsventil Spülmittelkammer (nur für Intensive™-Pumpe) (Andere Versionen bei SAMES KREMLIN erfragen). Anmerkung: Wenn die Pumpe mit einem Pulsationsdämpfer mit Filter (M) ausgestattet ist, so ist dieser Filter mit einem aus Edelstahl Nr. 12 bestehenden Sieb versehen (Siebgröße: 280 Mikron oder 55 Mesh).
NIEMALS laufen lassen, wenn ein Absperrventil im Versorgungskreislauf (vor dem Hydraulikteil FLOWMAX) geschlossen ist, um Beschädigungen des Faltenbalges zu verhindern. Keinen Materialdruckregler oder ein anderes Ventil, das wie ein Rückschlagventil wirken könnte, in den Versorgungsschlauch zur Pumpe einbauen. SAMES KREMLIN - 4 - N° : 578.029.120-DE-1810...
Fehlfunktionen, Beschädigung der Geräte und jegliche andere Fehler ab, die durch die ganze oder teilweise Entfernung, Modifikation oder unsachgemäße Handhabung der Schutzvorrichtungen oder anderer Geräteteile entstehen. Ein Sicherheitsventil, eingestellt auf 6,5 bar, ist am Pumpenmotor montiert, um ihn vor zu hohem Lufteingangsdruck zu schützen. SAMES KREMLIN - 5 - N° : 578.029.120-DE-1810...
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT, AUCH OHNE VORANKÜNDIGUNG, ÄNDERUNGEN VORZUNEHMEN. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...
Seite 54
Wandanlage mit Saugrohr .........110 kg Pumpe, fahrbar ........……………….140 kg * Prüfbedingungen für den Schallpegel: - Testdauer: 30 Sek., - Luftdruck Motor: 6 bar, - Verwendetes Material: Wasser, - Hubfrequenz der Pumpe: 20 DH / Minute SAMES KREMLIN - 1 - N° : 578.018.120-DE-1810...
Maximaler Materialdruck am Pumpenausgang Maximaler Lufteingangsdruck in den Pumpen-Luftmotor P air : 6 bar / 87 psi Serie / Serial Nummer vergeben durch SAMES KREMLIN. Die 2 ersten Ziffern geben das Herstellungsjahr an. SAMES KREMLIN - 4 - N° : 578.018.120-DE-1810...
Airless Schlauch (leitfähig) Die erwähnte Distanz von 1 Meter ist nur eine Information und liegt nicht in der Verantwortung von SAMES KREMLIN. Die genaue Abgrenzung der Zonen muss der Anwender, je nach den benutzten Materialien, den Einsatzbedingungen und den örtlich geltenden Richtlinien ermitteln (Siehe die EN 60079-10).
