Austausch von Komponenten

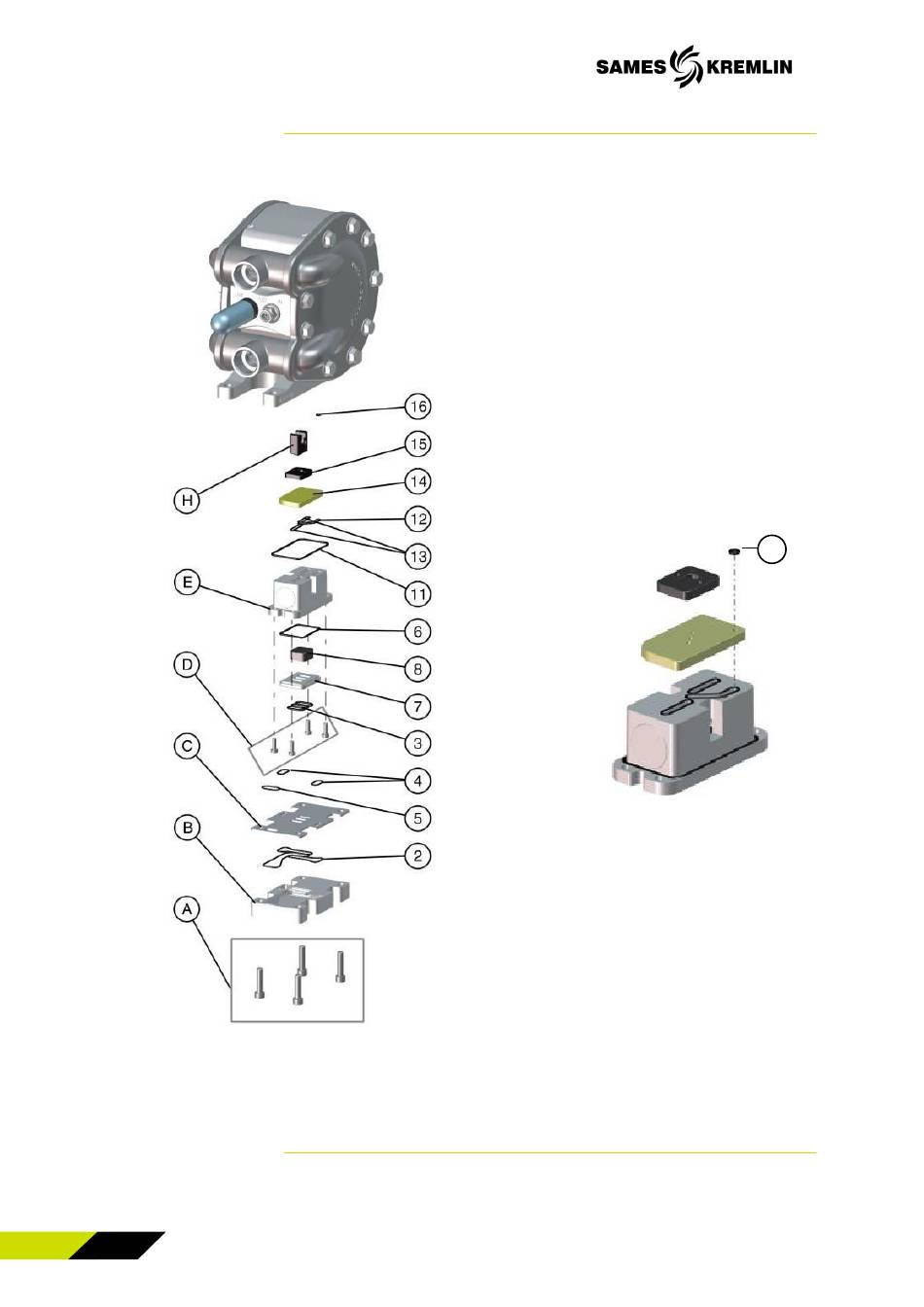

11.2.2 Montage des Pneumatikventils
52
13/10/2020
1. Legen Sie die O-Ringe (16) in die Nuten
des Mittelstücks der Pumpe.
Die O-Ringe halten besser ihre Position,
wenn diese eingefettet werden.
2. Setzen Sie den Steuerventil-Schieber (15)
mit der gefasten Seite voran in das
Mittelteil der Doppelmembranpumpe. Die
Nut des Schiebers muss in die Nut des
Mitnehmers (H) (Abb. 6) greifen.
3. Setzen Sie die Keramikplatte (14) so in
das Mittelteil der Pumpe ein, dass die
Bohrungen mit dem O-Ring (16) fluchten
(siehe Abbildung A).
Abbildung A
4. Montieren Sie den Pneumatikventil-
block (E) in umgekehrter Reihenfolge.
5. Fetten Sie die Dichtungen und O-Ringe
vor der Montage ein (z. B. mit Fuchs®
Renolit Unitemp 2) und vermeiden Sie
jegliche Beschädigungen der Dichtungen
und O-Ringe während der Montage.
Fetten Sie insbesondere die Laufbahnen
der Kolbendichtungen (10) in den Kappen
(F)
99988063_PTI_MEM_1060_Sames_582115110
16
Fi
g
ur
e
A
00
