myPNOZ konfigurieren mit myPNOZ Creator

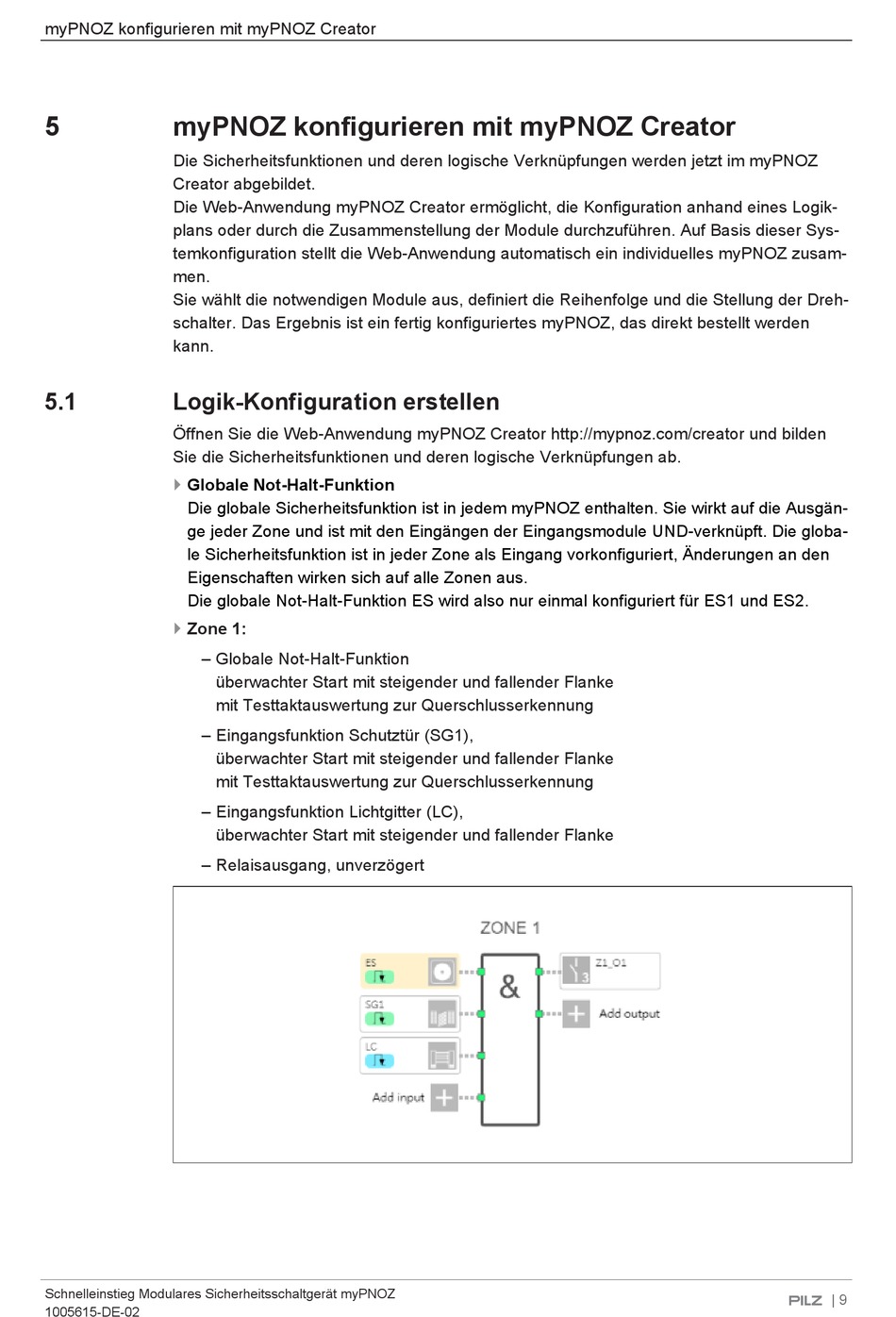

5 myPNOZ konfigurieren mit myPNOZ Creator
Die Sicherheitsfunktionen und deren logische Verknüpfungen werden jetzt im myPNOZ
Creator abgebildet.
Die Web-Anwendung myPNOZ Creator ermöglicht, die Konfiguration anhand eines Logik-
plans oder durch die Zusammenstellung der Module durchzuführen. Auf Basis dieser Sys-
temkonfiguration stellt die Web-Anwendung automatisch ein individuelles myPNOZ zusam-
men.
Sie wählt die notwendigen Module aus, definiert die Reihenfolge und die Stellung der Dreh-
schalter. Das Ergebnis ist ein fertig konfiguriertes myPNOZ, das direkt bestellt werden
kann.
5.1

Logik-Konfiguration erstellen

Öffnen Sie die Web-Anwendung myPNOZ Creator http://mypnoz.com/creator und bilden
Sie die Sicherheitsfunktionen und deren logische Verknüpfungen ab.
}
Globale Not-Halt-Funktion
Die globale Sicherheitsfunktion ist in jedem myPNOZ enthalten. Sie wirkt auf die Ausgän-
ge jeder Zone und ist mit den Eingängen der Eingangsmodule UND-verknüpft. Die globa-
le Sicherheitsfunktion ist in jeder Zone als Eingang vorkonfiguriert, Änderungen an den
Eigenschaften wirken sich auf alle Zonen aus.
Die globale Not-Halt-Funktion ES wird also nur einmal konfiguriert für ES1 und ES2.
}
Zone 1:
– Globale Not-Halt-Funktion
– Eingangsfunktion Schutztür (SG1),
– Eingangsfunktion Lichtgitter (LC),
– Relaisausgang, unverzögert
Schnelleinstieg Modulares Sicherheitsschaltgerät myPNOZ
1005615-DE-02
überwachter Start mit steigender und fallender Flanke
mit Testtaktauswertung zur Querschlusserkennung
überwachter Start mit steigender und fallender Flanke
mit Testtaktauswertung zur Querschlusserkennung
überwachter Start mit steigender und fallender Flanke
| 9
