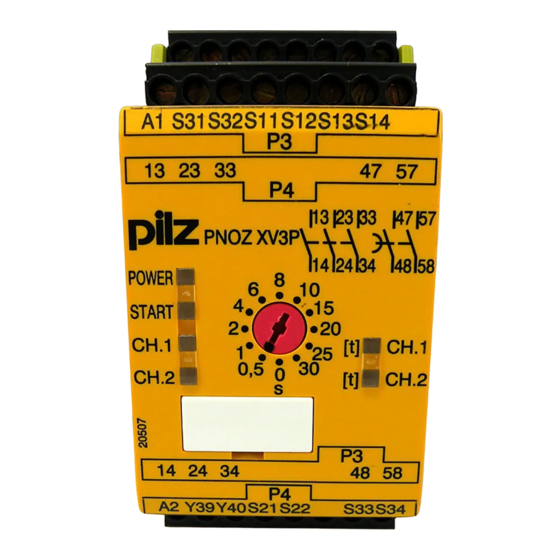

PNOZ XV3P
}
Sicherheitsschaltgeräte
Bedienungsanleitung 20122-DE-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ XV3P

Inhaltszusammenfassung für Pilz PNOZ XV3P

  • Seite 1 PNOZ XV3P Sicherheitsschaltgeräte Bedienungsanleitung 20122-DE-05...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 4: Bedienungsanleitung Pnoz Xv3P

    Inhalt Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 5: Einführung

    PNOZ XV3P Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ XV3P. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    PNOZ XV3P INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ XV3P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113‑1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 8: Gerätemerkmale

    Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 9: Blockschaltbild/Klemmenbelegung

    *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ XV3P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Reset-Kreis Y39-Y40 und der Startkreis S13-S14 geschlossen sind.

  • Seite 10: Betriebsarten

    Dazu wird statt einer Brücke ein Öffnerkontakt zwischen Y39-Y40 ge- schaltet. Betriebsarten einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Eingangskreis werden erkannt. zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ XV3P erkennt – Erdschlüsse im Start- und Eingangskreis, – Kurzschlüsse im Eingangskreis, –...

  • Seite 11: Zeitdiagramm

    Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene. Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele- ment (z. B. Endhalter oder Endwinkel). Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 12: Verdrahtung

    Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1.

  • Seite 13: Betriebsbereitschaft Herstellen

    Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserkennung Schutztür mit Querschlusserkennung Lichtgitter oder Sicherheitsschal- ter, Querschlusserkennung durch WICHTIG Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kennzahlen). Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 14 PNOZ XV3P WICHTIG Betrieb mit einem Lichtgitter oder Sicherheitsschalter Die Versorgungsspannung des PNOZ XV3P und die Versorgungsspannung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt voneinander abschaltbar sein. Not-Halt-Beschaltung, Startkreis Schutztür ohne Anlauftest Schutztür mit Anlauftest Automatischer Start Gleichzeitigkeit S1 und S2: max. 3 s Überwachter Start...

  • Seite 15: Betrieb

    Sicherheitskontakte müssen wieder geschlossen sein. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durchgeführt werden. Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet POWER Versorgungsspannung liegt an. START Startkreis ist geschlossen. Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 16: Fehler - Störungen

    Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Im Fehlerfall können die rückfallverzögerten Kontakte vor Ablauf der Verzögerungszeit öffnen. Abmessungen in mm *mit Federkraftklemmen Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 17: Technische Daten

    Rlmax Einkanalig bei UB DC 100 Ohm 100 Ohm 100 Ohm Zweikanalig ohne Querschlusserkennung bei UB DC 100 Ohm 100 Ohm 100 Ohm Zweikanalig mit Quer- schlusserkennung bei UB DC 10 Ohm 10 Ohm 10 Ohm Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 18 24 V 24 V 24 V Max. Strom Gebrauchskategorie Si- cherheitskontakte verzö- gert AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 19 Konv. therm. Strom bei 3 Kontakten 5,5 A 5,5 A 5,5 A Konv. therm. Strom bei 4 Kontakten 4,8 A 4,8 A 4,8 A Konv. therm. Strom bei 5 Kontakten 4,3 A 4,3 A 4,3 A Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 20 -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig unzulässig Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 21 Schraubklemmen 0,5 Nm 0,5 Nm 0,5 Nm Abmessungen Höhe 94 mm 94 mm 94 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 370 g 370 g 360 g Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 22 Rlmax Einkanalig bei UB DC 100 Ohm 100 Ohm 100 Ohm Zweikanalig ohne Querschlusserkennung bei UB DC 100 Ohm 100 Ohm 100 Ohm Zweikanalig mit Quer- schlusserkennung bei UB DC 10 Ohm 10 Ohm 10 Ohm Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 23 24 V 24 V 24 V Max. Strom Gebrauchskategorie Si- cherheitskontakte verzö- gert AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 24 Konv. therm. Strom bei 3 Kontakten 5,5 A 5,5 A 5,5 A Konv. therm. Strom bei 4 Kontakten 4,8 A 4,8 A 4,8 A Konv. therm. Strom bei 5 Kontakten 4,3 A 4,3 A 4,3 A Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 25 -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig unzulässig Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 26 Schraubklemmen 0,5 Nm 0,5 Nm 0,5 Nm Abmessungen Höhe 94 mm 94 mm 94 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 360 g 360 g 370 g Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 27 Rlmax Einkanalig bei UB DC 100 Ohm 100 Ohm 100 Ohm Zweikanalig ohne Querschlusserkennung bei UB DC 100 Ohm 100 Ohm 100 Ohm Zweikanalig mit Quer- schlusserkennung bei UB DC 10 Ohm 10 Ohm 10 Ohm Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 28 24 V 24 V 24 V Max. Strom Gebrauchskategorie Si- cherheitskontakte verzö- gert AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 29 Konv. therm. Strom bei 3 Kontakten 5,5 A 5,5 A 5,5 A Konv. therm. Strom bei 4 Kontakten 4,8 A 4,8 A 4,8 A Konv. therm. Strom bei 5 Kontakten 4,3 A 4,3 A 4,3 A Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 30 -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig unzulässig Bedienungsanleitung PNOZ XV3P 20122-DE-05...
  • Seite 31 101 mm 101 mm 101 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 370 g 370 g 370 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 32: Sicherheitstechnische Kennzahlen

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 33: Lebensdauerkurve

    Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 34: Steckbare Klemmen Abziehen

    PNOZ XV3P Steckbare Klemmen abziehen Vorgehensweise: Schraubendreher hinter der Klemme in Gehäuseaussparung ansetzen und Klemme heraushebeln. Klemmen nicht an den Kabeln abziehen! Bedienungsanleitung PNOZ XV3P 20122-DE-05...

  • Seite 35: Bestelldaten

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ XV3P...

  • Seite 36: Rückseite

    Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
