PNOZ c2
Leitung mit Aderendhülse anschließen
}
Leitung abisolieren [1] und mit Aderendhülse versehen.
}
Die abisolierte und mit Aderendhülse versehene Leitung bis zum Anschlag in die
Klemmstelle stecken [2] [3].

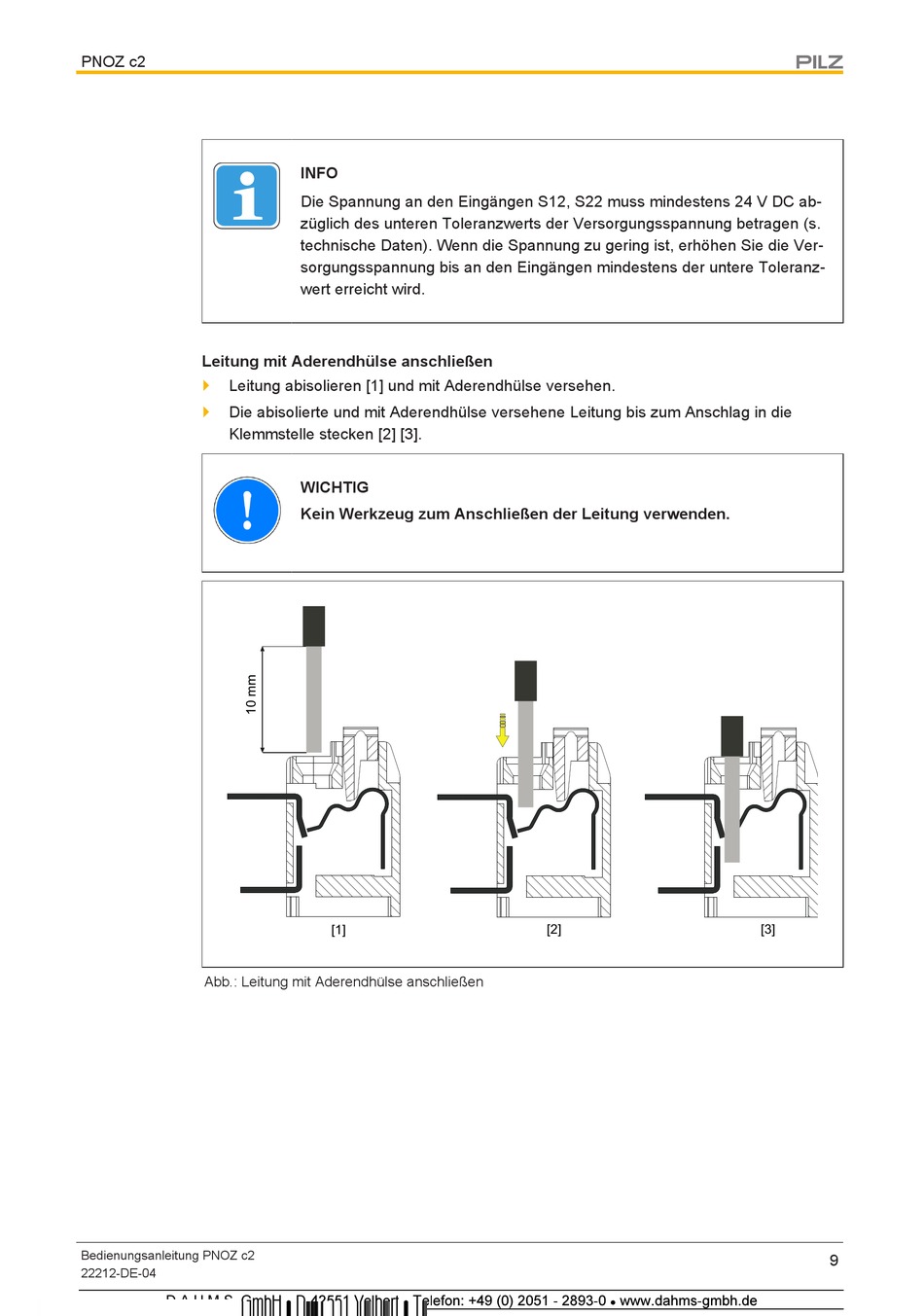

Abb.: Leitung mit Aderendhülse anschließen
Bedienungsanleitung PNOZ c2
22212-DE-04
1234 567 2
INFO
Die Spannung an den Eingängen S12, S22 muss mindestens 24 V DC ab-
züglich des unteren Toleranzwerts der Versorgungsspannung betragen (s.
technische Daten). Wenn die Spannung zu gering ist, erhöhen Sie die Ver-
sorgungsspannung bis an den Eingängen mindestens der untere Toleranz-
wert erreicht wird.
WICHTIG
Kein Werkzeug zum Anschließen der Leitung verwenden.
[1]
9
7
9 9
8
8
[2]
! " # 6$ 9 % 67 # !
8
[3]
9
