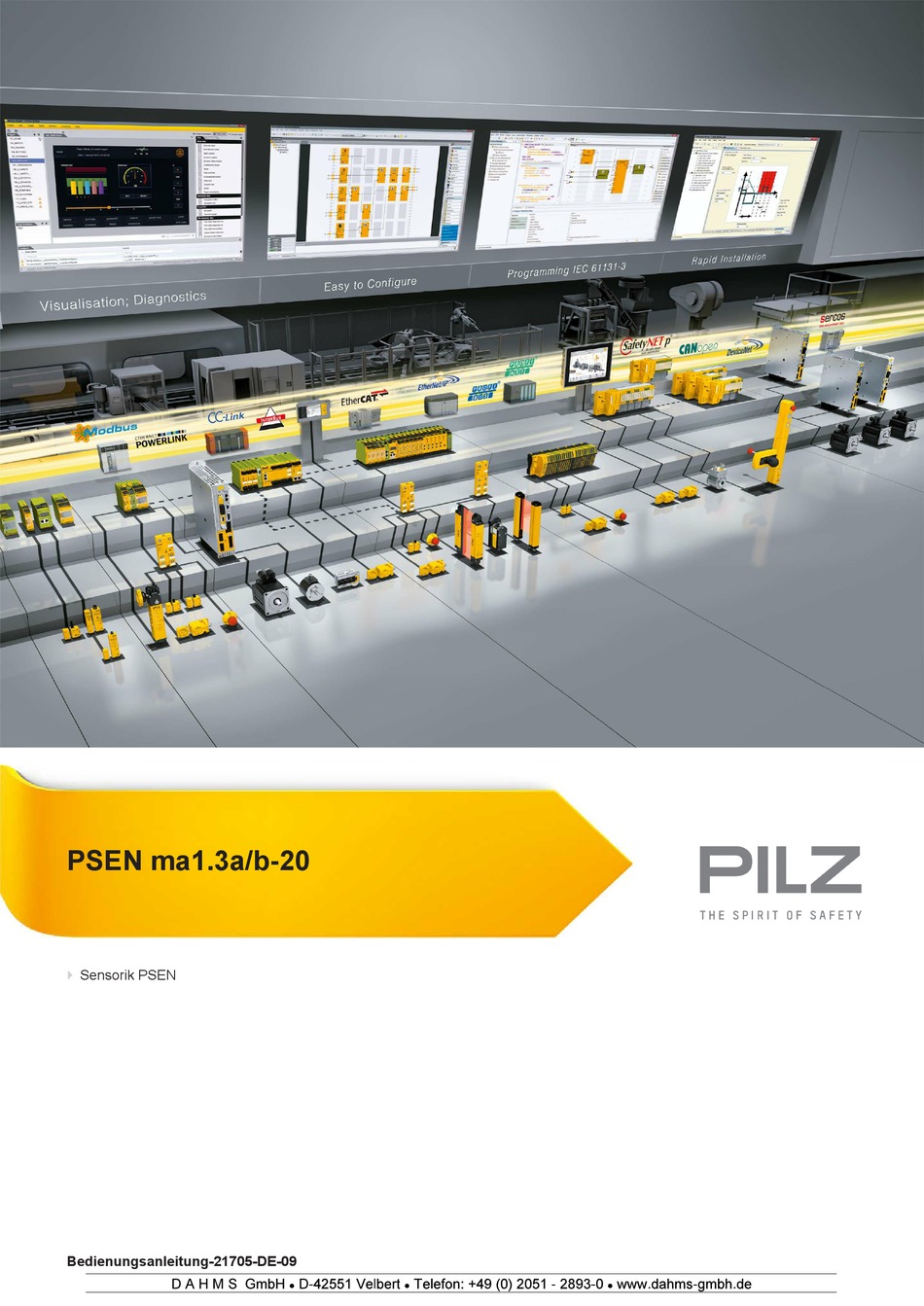

- Seite 1 PSEN ma1.3a/b-20 Sensorik PSEN Bedienungsanleitung-21705-DE-09 1234 567 2 9 7 9 9 ! " # 6$ 9 % 67 # ! ...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Bestelldaten System Zubehör EG-Konformitätserklärung Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... -
Seite 4: Einführung
PSEN ma1.3a/b-20 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN ma1.3a/b-20. Sie gilt, bis eine neue Do- kumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Sicherheitslevel der gesamten Maschine/Anlage erreichen zu können, definieren Sie für die Maschine/Anlage die Sicherheitsanforderungen und wie sie technisch und organisato- risch realisiert werden müssen. Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ! "... -
Seite 6: Qualifikation Des Personals
Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ! "... -
Seite 7: Zu Ihrer Sicherheit
Wirkweise magnetisch Schaltspannung 24 V DC LED zur Anzeige des Schaltzustands Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... -
Seite 8: Funktionsbeschreibung
Befindet sich der Betätiger im Ansprechbereich (Schutztür geschlossen), werden die Si- cherheitskontakte und der Hilfskontakt des Sicherheitsschalters geschlossen und die LED leuchtet. Betreiben Sie den PSEN ma1.3a/b-20 zusammen mit den folgenden Komponenten: Betätiger PSEN ma1.3-08 oder Betätiger PSEN ma1.3-12 (siehe Bestelldaten [ 24]) und einem angeschlossenen Auswertegerät (siehe... -
Seite 9: Seiten- Und Höhenversatz
Höhenversatz Seitenversatz Die angegebenen Werte sind gültig bei einer Temperatur von 20 °C. Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... - Seite 10 Legende [1] Ansprechfläche PSEN ma1.3-12 [2] positiver Höhenversatz, zulässig [3] negativer Höhenversatz, unzulässig Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ...
-
Seite 11: Verdrahtung
Wie Sie die Querschlussprüfung durchführen müssen, entnehmen Sie der entspre- chenden Bedienungsanleitung des Auswertegeräts. Anschlussbelegung WICHTIG Die Farbkennzeichnung für die Anschlussleitung gilt nur für die als Zubehör erhältlichen Kabel von Pilz Der Sicherheitsschalter ist in unbetätigtem Zustand dargestellt. Belegung des 6-adrigen Kabels braun weiß... -
Seite 12: Anforderungen Und Anschluss An Auswertegeräte
PSEN ma1.3a/b-20 Anforderungen und Anschluss an Auswertegeräte Für den Einsatz des PSEN ma1.3a/b-20 nach DIN EN 60947-5-3 muss ein Auswertegerät angeschlossen werden. Verbinden Sie den PSEN ma1.3a/b-20 entweder mit einem zertifizierten Pilz-Auswertegerät oder mit einem Auswertegerät mit definierten Eigenschaften Zertifizierte Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Schutztürüberwachung... - Seite 13 19]) und den Verarbeitungs- und Verzögerungs- zeiten des Auswertegeräts (s. Bedienungsanleitung des Auswertegeräts). PSENmag Auswertegerät Eingangskreis Eingangskreis Abb.: Zweikanaliger Anschluss des PSEN ma1.3a/b-20 an den Eingangskreisen eines Auswertege- räts Beispiele für den Anschluss an Pilz-Auswertegeräte: PNOZ s3 PSENmag braun weiß...
-
Seite 14: Montage
Muttern aus nicht magnetischem Material (z. B. Messing). Sicherheitsschalter und Betätiger möglichst nicht auf ferromagnetisches Material mon- tieren. Es sind Änderungen der Schaltabstände zu erwarten. Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ! "... - Seite 15 – nur für feste Verkabelung einsetzen Verhindern Sie, dass Sicherheitsschalter und Betätiger starken Stößen oder Schwin- gungen ausgesetzt werden Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ...
- Seite 16 Montagefläche mit der An- sprechfläche in Richtung des Sicherheits- schalters. Ansprechfläche Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ...
- Seite 17 (siehe Technische Daten [ 19]). Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ...
-
Seite 18: Justage
42,6 2 12,5 59,1 Betätiger PSEN ma1.3-08 Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... -
Seite 19: Technische Daten Best.-Nr. 506220, 506230
0,2 A 0,2 A Max. Schaltleistung Sicherheits- kontakte Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... - Seite 20 LiY11Y 6 x 0,25 mm2 LiY11Y 6 x 0,25 mm2 Material Oberseite Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ...
-
Seite 21: Technische Daten Best.-Nr. 506222, 506232
506232 Reaktionszeit (Betätiger entfernt) 2 ms 2 ms Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... - Seite 22 3 Nm Betätiger 1 3 Nm 0,1 Nm Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ...
-
Seite 23: Sicherheitstechnische Kennzahlen
62061 13849-1:2015 1-kanalig 7.300.000 Bedienungsanleitung PSEN ma1.3a/b-20 21705-DE-09 1234 567 2 9 7 9 9 ... -
Seite 24: Bestelldaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PSEN ma1.3a/b-20...
