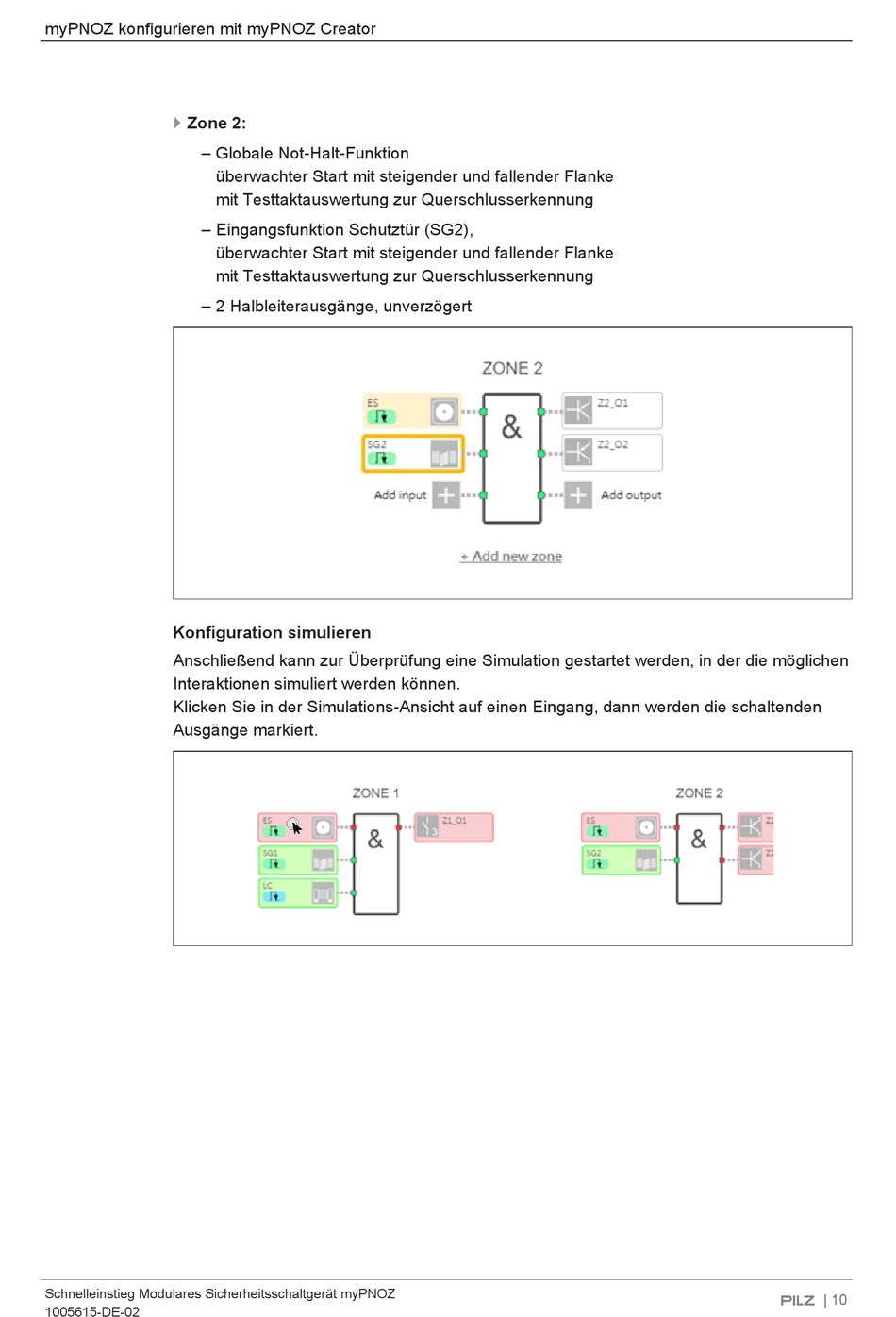

Pilz myPNOZ Schnelleinstieg Seite 10

myPNOZ konfigurieren mit myPNOZ Creator
}
Zone 2:
– Globale Not-Halt-Funktion
– Eingangsfunktion Schutztür (SG2),
– 2 Halbleiterausgänge, unverzögert
Konfiguration simulieren
Anschließend kann zur Überprüfung eine Simulation gestartet werden, in der die möglichen
Interaktionen simuliert werden können.
Klicken Sie in der Simulations-Ansicht auf einen Eingang, dann werden die schaltenden
Ausgänge markiert.
Schnelleinstieg Modulares Sicherheitsschaltgerät myPNOZ
1005615-DE-02
überwachter Start mit steigender und fallender Flanke
mit Testtaktauswertung zur Querschlusserkennung
überwachter Start mit steigender und fallender Flanke
mit Testtaktauswertung zur Querschlusserkennung
