3.2.3

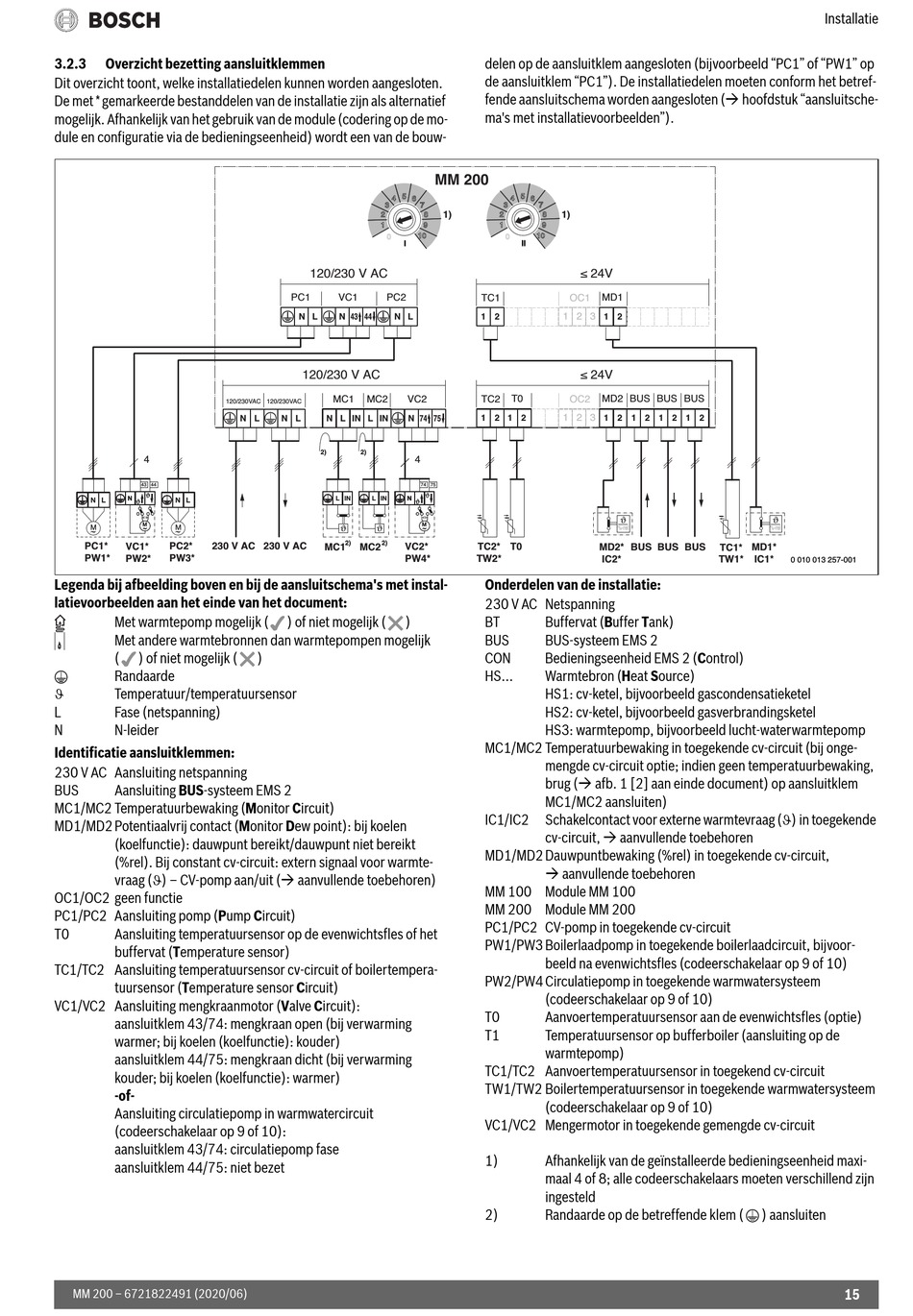

Overzicht bezetting aansluitklemmen

Dit overzicht toont, welke installatiedelen kunnen worden aangesloten.
De met * gemarkeerde bestanddelen van de installatie zijn als alternatief
mogelijk. Afhankelijk van het gebruik van de module (codering op de mo-
dule en configuratie via de bedieningseenheid) wordt een van de bouw-
120/230VAC 120/230VAC
4
43 44
N N
N L N L
M M
M M
PC1* VC1* PC2* 230 V AC
PW1* PW2* PW3*
Legenda bij afbeelding boven en bij de aansluitschema's met instal-
latievoorbeelden aan het einde van het document:
Met warmtepomp mogelijk (
Met andere warmtebronnen dan warmtepompen mogelijk
( ) of niet mogelijk (
Randaarde

Temperatuur/temperatuursensor
L Fase (netspanning)
N N-leider
Identificatie aansluitklemmen:
230 V AC Aansluiting netspanning
BUS Aansluiting BUS-systeem EMS 2
MC1/MC2 Temperatuurbewaking (Monitor Circuit)
MD1/MD2 Potentiaalvrij contact (Monitor Dew point): bij koelen
(koelfunctie): dauwpunt bereikt/dauwpunt niet bereikt
(%rel). Bij constant cv-circuit: extern signaal voor warmte-
vraag () – CV-pomp aan/uit ( aanvullende toebehoren)
OC1/OC2 geen functie
PC1/PC2 Aansluiting pomp (Pump Circuit)
T0 Aansluiting temperatuursensor op de evenwichtsfles of het
buffervat (Temperature sensor)
TC1/TC2 Aansluiting temperatuursensor cv-circuit of boilertempera-
tuursensor (Temperature sensor Circuit)
VC1/VC2 Aansluiting mengkraanmotor (Valve Circuit):
aansluitklem 43/74: mengkraan open (bij verwarming
warmer; bij koelen (koelfunctie): kouder)
aansluitklem 44/75: mengkraan dicht (bij verwarming
kouder; bij koelen (koelfunctie): warmer)
-of-
Aansluiting circulatiepomp in warmwatercircuit
(codeerschakelaar op 9 of 10):
aansluitklem 43/74: circulatiepomp fase
aansluitklem 44/75: niet bezet
MM 200 – 6721822491 (2020/06)
4 5 6
3
2
1
0
I
120/230 V AC
PC1 VC1 PC2
N L N 43 44 N L
120/230 V AC
MC1 MC2 VC2
N L N L N L IN L IN N
2) 2)
L IN L IN N N
2) 2)
230 V AC VC2*
MC1 MC2
PW4*
) of niet mogelijk ( )
)
delen op de aansluitklem aangesloten (bijvoorbeeld "PC1" of "PW1" op
de aansluitklem "PC1"). De installatiedelen moeten conform het betref-
fende aansluitschema worden aangesloten ( hoofdstuk "aansluitsche-
ma's met installatievoorbeelden").
MM 200
4 5 6
7 7 3 7 7
1) 1)
8 2 8
9 1 9
10 10 10 10
0
II II
≤ 24V
TC1 OC1
1 2 3
1 2
≤ 24V
TC2 T0 OC2
1 2 3
1 2 1 2
74 75
4
74 75
M M
TC2* T0
TW2*
Onderdelen van de installatie:
230 V AC Netspanning
BT Buffervat (Buffer Tank)
BUS BUS-systeem EMS 2
CON Bedieningseenheid EMS 2 (Control)
HS... Warmtebron (Heat Source)
HS1: cv-ketel, bijvoorbeeld gascondensatieketel
HS2: cv-ketel, bijvoorbeeld gasverbrandingsketel
HS3: warmtepomp, bijvoorbeeld lucht-waterwarmtepomp
MC1/MC2 Temperatuurbewaking in toegekende cv-circuit (bij onge-
mengde cv-circuit optie; indien geen temperatuurbewaking,
brug ( afb. 1 [2] aan einde document) op aansluitklem
MC1/MC2 aansluiten)
IC1/IC2 Schakelcontact voor externe warmtevraag () in toegekende
cv-circuit,  aanvullende toebehoren
MD1/MD2 Dauwpuntbewaking (%rel) in toegekende cv-circuit,
 aanvullende toebehoren
MM 100 Module MM 100
MM 200 Module MM 200
PC1/PC2 CV-pomp in toegekende cv-circuit
PW1/PW3 Boilerlaadpomp in toegekende boilerlaadcircuit, bijvoor-
beeld na evenwichtsfles (codeerschakelaar op 9 of 10)
PW2/PW4 Circulatiepomp in toegekende warmwatersysteem
(codeerschakelaar op 9 of 10)
T0 Aanvoertemperatuursensor aan de evenwichtsfles (optie)
T1 Temperatuursensor op bufferboiler (aansluiting op de
warmtepomp)
TC1/TC2 Aanvoertemperatuursensor in toegekend cv-circuit
TW1/TW2 Boilertemperatuursensor in toegekende warmwatersysteem
(codeerschakelaar op 9 of 10)
VC1/VC2 Mengermotor in toegekende gemengde cv-circuit
1) Afhankelijk van de geïnstalleerde bedieningseenheid maxi-
maal 4 of 8; alle codeerschakelaars moeten verschillend zijn
ingesteld
2) Randaarde op de betreffende klem (
MD1
1 2
MD2 BUS BUS BUS
1 2 1 2 1 2 1 2
%-rel %-rel
MD2* BUS BUS BUS TC1* MD1*
IC2* TW1* IC1*
) aansluiten
Installatie
0 010 013 257-001
