Membranpumpen NMP 830 HP
Angeschlossene
Komponenten
Schläuche
KNF Micro BA317001-316998 NMP830_HP-DE 0221
Original-Betriebs- und Montageanleitung

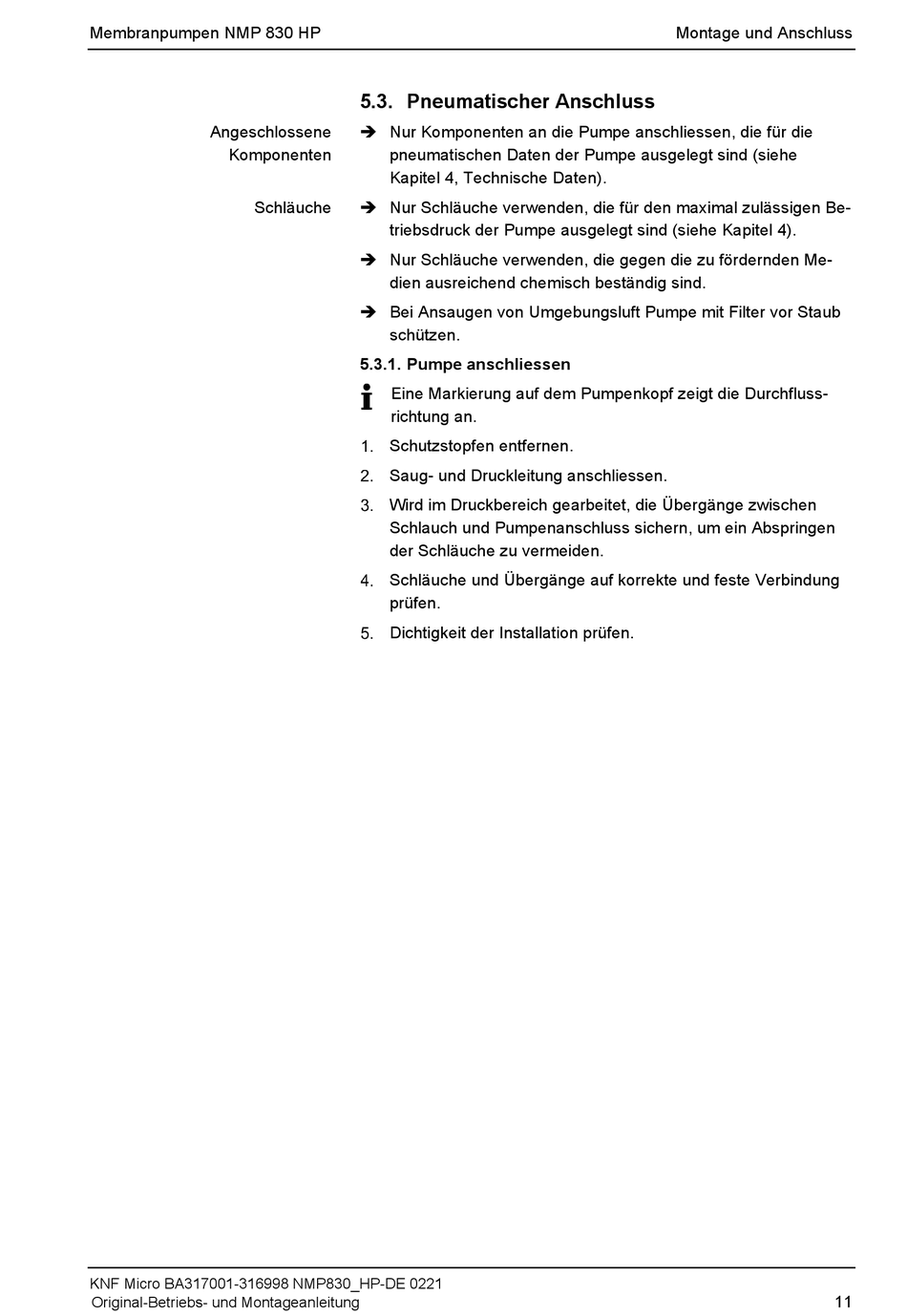

5.3. Pneumatischer Anschluss

 Nur Komponenten an die Pumpe anschliessen, die für die
pneumatischen Daten der Pumpe ausgelegt sind (siehe
Kapitel 4, Technische Daten).
 Nur Schläuche verwenden, die für den maximal zulässigen Be-
triebsdruck der Pumpe ausgelegt sind (siehe Kapitel 4).
 Nur Schläuche verwenden, die gegen die zu fördernden Me-
dien ausreichend chemisch beständig sind.
 Bei Ansaugen von Umgebungsluft Pumpe mit Filter vor Staub
schützen.

5.3.1. Pumpe anschliessen

Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss-
richtung an.
Schutzstopfen entfernen.
Saug- und Druckleitung anschliessen.
Wird im Druckbereich gearbeitet, die Übergänge zwischen
Schlauch und Pumpenanschluss sichern, um ein Abspringen
der Schläuche zu vermeiden.
Schläuche und Übergänge auf korrekte und feste Verbindung
prüfen.
Dichtigkeit der Installation prüfen.
Montage und Anschluss
11
