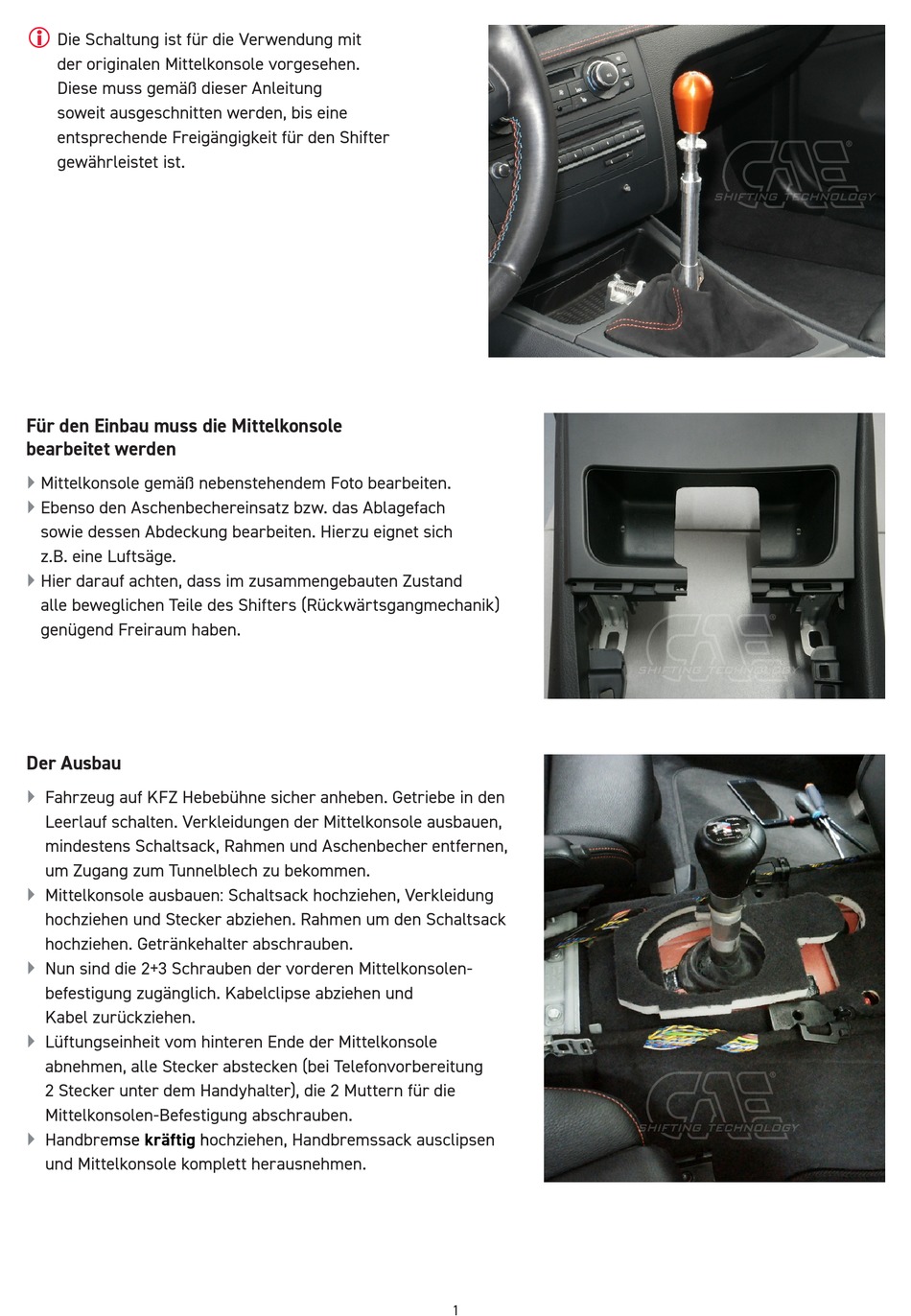

Die Schaltung ist für die Verwendung mit
der originalen Mittelkonsole vorgesehen.
Diese muss gemäß dieser Anleitung
soweit ausgeschnitten werden, bis eine
entsprechende Freigängigkeit für den Shifter
gewährleistet ist.
Für den Einbau muss die Mittelkonsole
bearbeitet werden
Mittelkonsole gemäß nebenstehendem Foto bearbeiten.
Ebenso den Aschenbechereinsatz bzw. das Ablagefach
sowie dessen Abdeckung bearbeiten. Hierzu eignet sich
z.B. eine Luftsäge.
Hier darauf achten, dass im zusammengebauten Zustand
alle beweglichen Teile des Shifters (Rückwärtsgangmechanik)
genügend Freiraum haben.
Der Ausbau
Fahrzeug auf KFZ Hebebühne sicher anheben. Getriebe in den
Leerlauf schalten. Verkleidungen der Mittelkonsole ausbauen,
mindestens Schaltsack, Rahmen und Aschenbecher entfernen,
um Zugang zum Tunnelblech zu bekommen.
Mittelkonsole ausbauen: Schaltsack hochziehen, Verkleidung
hochziehen und Stecker abziehen. Rahmen um den Schaltsack
hochziehen. Getränkehalter abschrauben.
Nun sind die 2+3 Schrauben der vorderen Mittelkonsolen-
befestigung zugänglich. Kabelclipse abziehen und
Kabel zurückziehen.
Lüftungseinheit vom hinteren Ende der Mittelkonsole
abnehmen, alle Stecker abstecken (bei Telefonvorbereitung
2 Stecker unter dem Handyhalter), die 2 Muttern für die
Mittelkonsolen-Befestigung abschrauben.
Handbremse kräftig
und Mittelkonsole komplett herausnehmen.
hochziehen, Handbremssack ausclipsen
1
