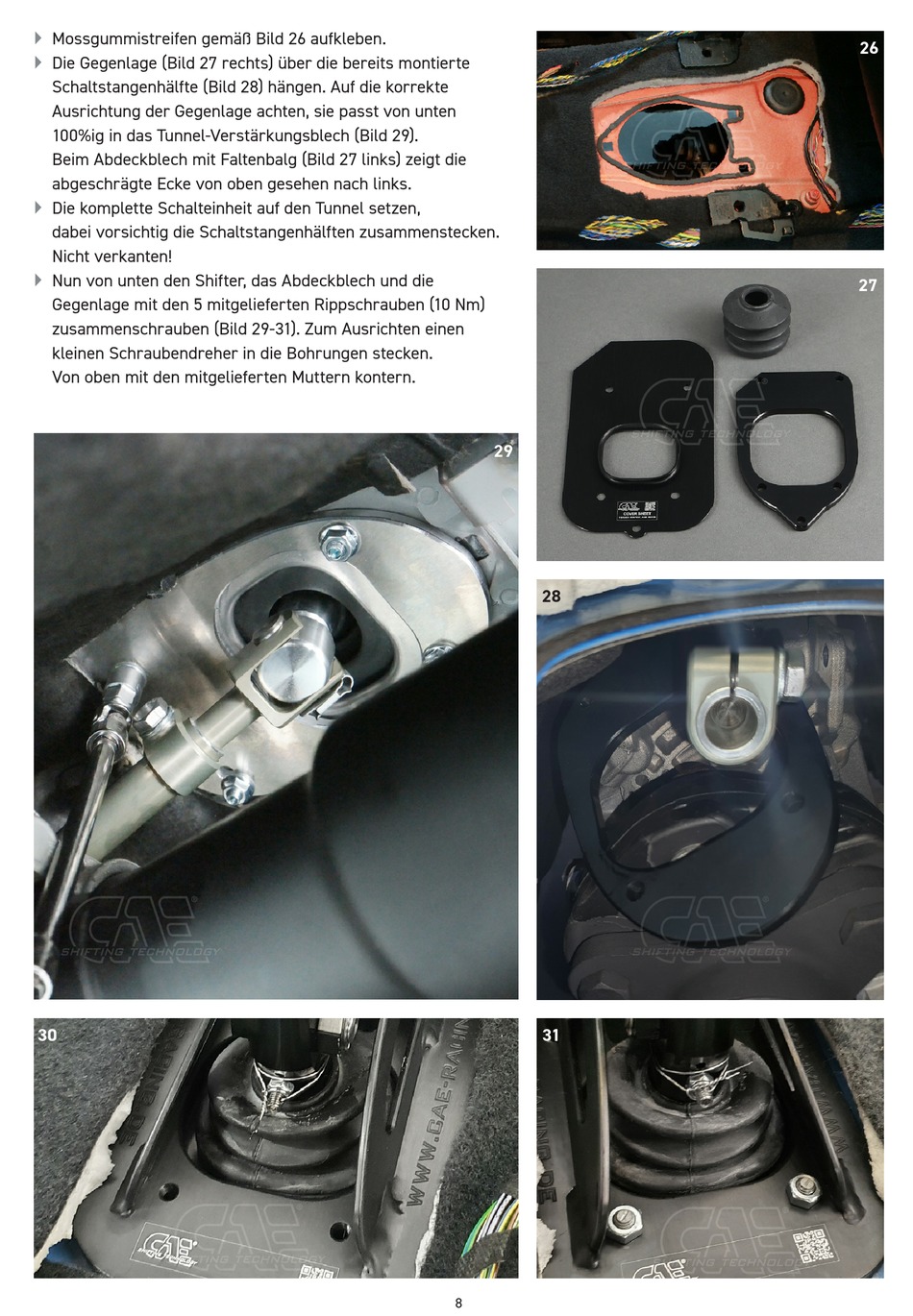

Mossgummistreifen gemäß Bild 26 aufkleben.
Die Gegenlage (Bild 27 rechts) über die bereits montierte
Schaltstangenhälfte (Bild 28) hängen. Auf die korrekte
Ausrichtung der Gegenlage achten, sie passt von unten
100%ig in das Tunnel-Verstärkungsblech (Bild 29).
Beim Abdeckblech mit Faltenbalg (Bild 27 links) zeigt die
abgeschrägte Ecke von oben gesehen nach links.
Die komplette Schalteinheit auf den Tunnel setzen,
dabei vorsichtig die Schaltstangenhälften zusammenstecken.
Nicht verkanten!
Nun von unten den Shifter, das Abdeckblech und die
Gegenlage mit den 5 mitgelieferten Rippschrauben (10 Nm)
zusammenschrauben (Bild 29-31). Zum Ausrichten einen
kleinen Schraubendreher in die Bohrungen stecken.
Von oben mit den mitgelieferten Muttern kontern.
30
29
28
31
8
26
27
