Einbauhinweise
für

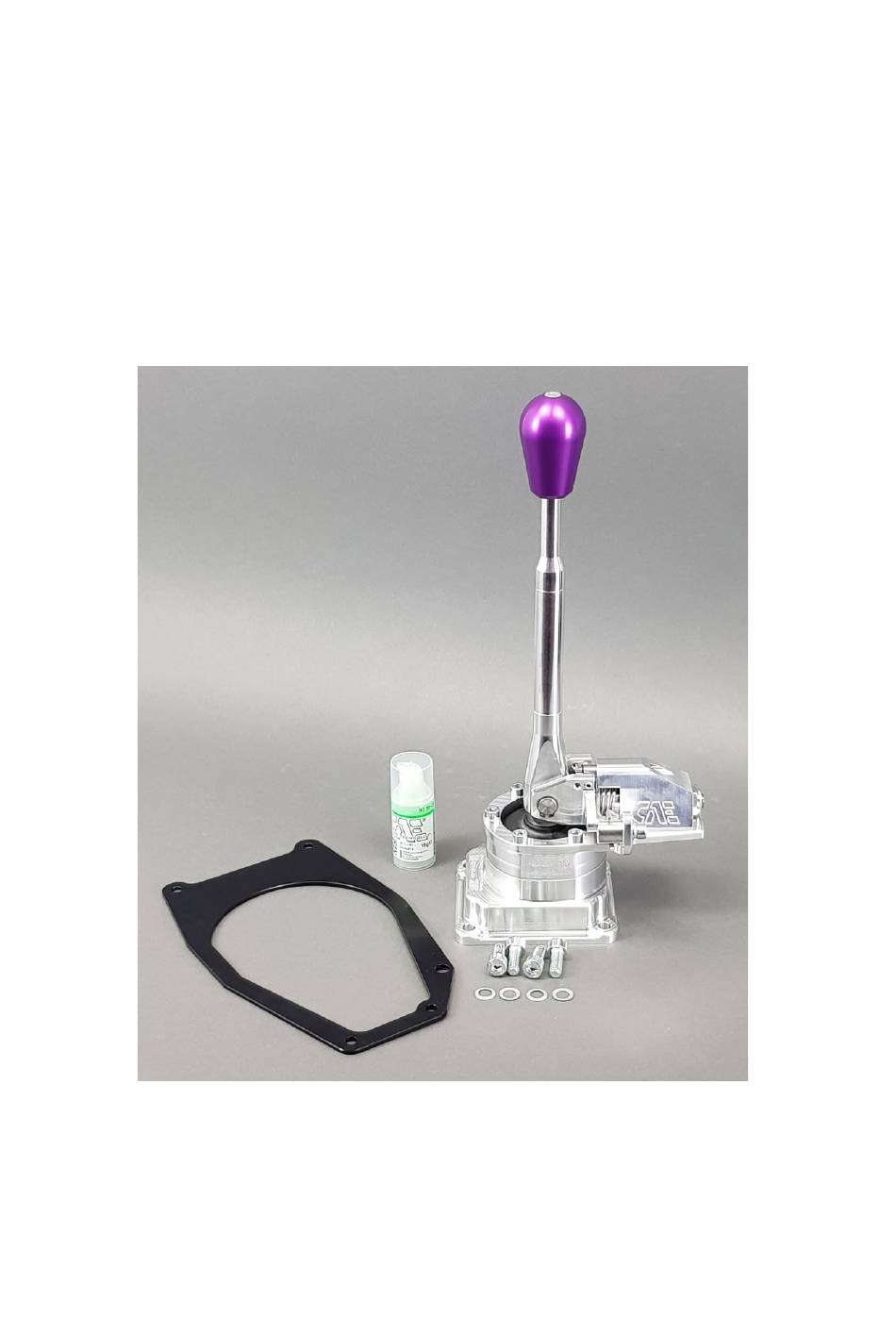

CAE ULTRA-SHIFTER
Mazda RX8 5-Gang Getriebe
Der Shifter ist für Fahrzeuge mit Innenausstattung vorgesehen.
Die Mittelkonsole muss für den Einbau leicht beschnitten werden bis eine
entsprechende Freigängigkeit für den Shifter gewährleistet ist.
Alle beweglichen Teile gelegentlich mit gutem Sprühfett schmieren!
(Würth HHS 2000)
Zur Reinigung der Aluteile empfehlen wir handelsüblichen Spiritus.
Werbung
Verwandte Anleitungen für CAE ULTRA-SHIFTER
Inhaltszusammenfassung für CAE ULTRA-SHIFTER
- Seite 1 Phone +49 201 8777 802 e-mail: info@cae-racing.de Einbauhinweise für CAE ULTRA-SHIFTER Mazda RX8 5-Gang Getriebe Der Shifter ist für Fahrzeuge mit Innenausstattung vorgesehen. Die Mittelkonsole muss für den Einbau leicht beschnitten werden bis eine entsprechende Freigängigkeit für den Shifter gewährleistet ist.
- Seite 2 • Original Schaltmanschetten ausbauen. • Originalschalthebel und Gehäuse ausbauen. (das Gehäuse ist werksseitig mit Dichtmasse verklebt) • Flanschfläche reinigen und entfetten Einbau CAE Shifter • die mitgelieferte grüne Dichtmasse dünn auf die Dichtfläche am Getriebe auftragen. • Unter die Inbusschrauben je eine Zahnscheibe unterlegen.
- Seite 3 • Jetzt die Schraube von dem Handbremsschalter herausschrauben, die vier mitgelieferten Unterlegscheiben auf die Stehbolzen stecken. (Shifter noch nicht verbaut) • Danach den mitgelieferten Rahmen der die Manschette fest hält montieren. • Dazu die 4 vorhandenen Muttern benutzen und die Handbremsschraube wieder festschrauben.
- Seite 4 • Die Kugel am Schalthebelunterteil mit etwas Getrieböl einölen und das Shifteroberteil von oben aufsetzen. Dabei den Schalthebel senkrecht halten und vorsichtig die Kugel in das Getriebe einführen. • Nun das das Oberteil mit den 5 Stck M6 Inbusschrauben festschrauben. (12NM) WICHTIG: Je eine Zahnscheibe unterlegen.
- Seite 5 Einstellung der Schaltwege 5-Gang Getriebe • Mittellage Pos 3/4 einstellen • Federanschlag lösen ( Inbus sw5mm) • Getriebe in 3.oder 4. Gang schalten. Der 3.und 4. Gang befindet sich in Leerlauf- Null-Lage. Um sie einzulegen, Schalthebel ohne Last einfach nach vorne oder hinten bewegen. •...
- Seite 6 • Der originale Schaltsack kann je nach belieben weggelassen oder weiter verwendet werden. Sollten Probleme beim Einbau auftreten, setzen Sie sich bitte mit uns in Verbindung. Wir sind auf Ihre Rückmeldung angewiesen um unsere Produkte ständig zu optimieren. CAE wünscht gute Fahrt...
