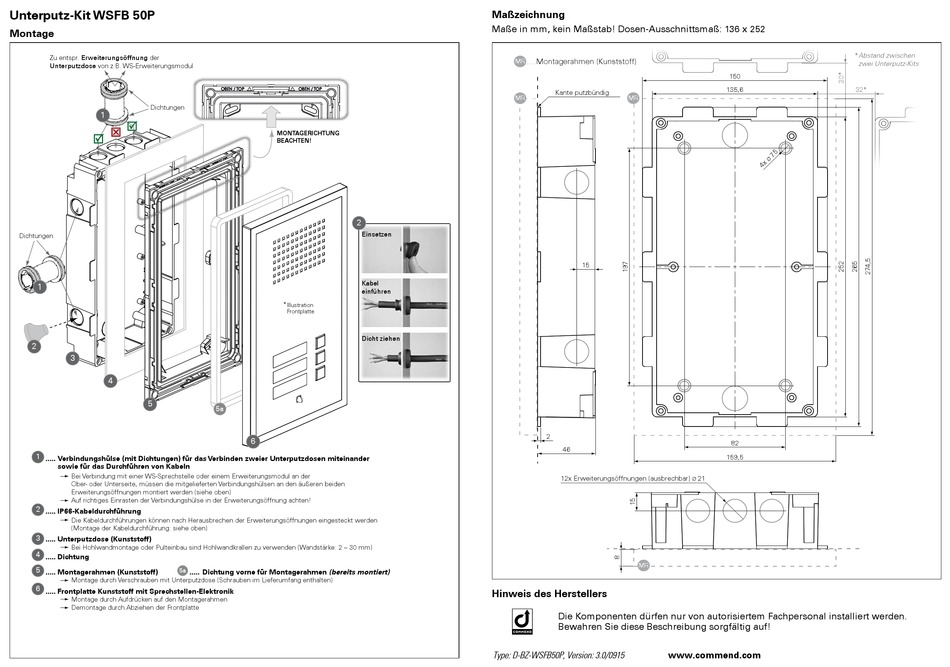

Unterputz-Kit WSFB 50P
Montage
Zu entspr. Erweiterungsöffnung der
Unterputzdose von z.B. WS-Erweiterungsmodul
Dichtungen
1
R
T
R
Dichtungen
1
2
3
4
5
1
..... Verbindungshülse (mit Dichtungen) für das Verbinden zweier Unterputzdosen miteinander
sowie für das Durchführen von Kabeln
Bei Verbindung mit einer WS-Sprechstelle oder einem Erweiterungsmodul an der
Ober- oder Unterseite, müssen die mitgelieferten Verbindungshülsen an den äußeren beiden
Erweiterungsöffnungen montiert werden (siehe oben)
Auf richtiges Einrasten der Verbindungshülse in der Erweiterungsöffnung achten!
2
..... IP66-Kabeldurchführung
Die Kabeldurchführungen können nach Herausbrechen der Erweiterungsöffnungen eingesteckt werden
(Montage der Kabeldurchführung: siehe oben)
3
..... Unterputzdose (Kunststoff)
Bei Hohlwandmontage oder Pulteinbau sind Hohlwandkrallen zu verwenden (Wandstärke: 2 – 30 mm)
4
..... Dichtung
5
5a
..... Montagerahmen (Kunststoff)
Montage durch Verschrauben mit Unterputzdose (Schrauben im Lieferumfang enthalten)
6
..... Frontplatte Kunststoff mit Sprechstellen-Elektronik
Montage durch Aufdrücken auf den Montagerahmen
Demontage durch Abziehen der Frontplatte
MONTAGERICHTUNG
BEACHTEN!
2
Einsetzen
Kabel
einführen
*
Illustration
Frontplatte
Dicht ziehen
5a
6
..... Dichtung vorne für Montagerahmen (bereits montiert)
Maßzeichnung
Maße in mm, kein Maßstab! Dosen-Ausschnittsmaß: 136 x 252
.... Montagerahmen (Kunststoff)
MR
Kante putzbündig
MR
MR
15
2
46
12x Erweiterungsöffnungen (ausbrechbar)
MR
Hinweis des Herstellers
Die Komponenten dürfen nur von autorisiertem Fachpersonal installiert werden.
Bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WSFB50P, Version: 3.0/0915
www.commend.com
*Abstand zwischen
zwei Unterputz-Kits
150
135,6
32*
82
159,5
21
Ø
