16A
L
N

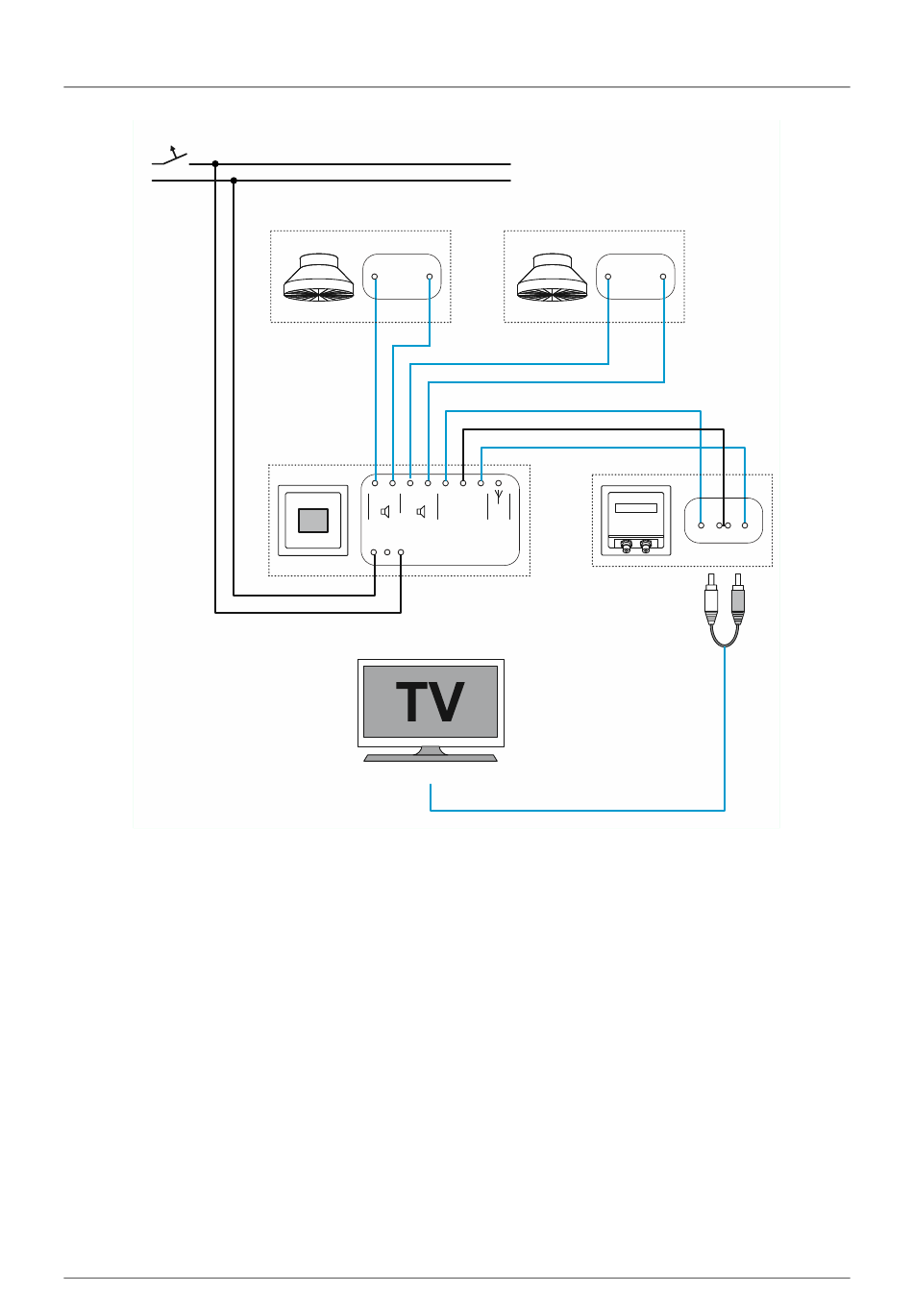

Abb. 81: Unterputz-Radio mit TV: Anschluss
Die Anschlussverteilung und Anschlussbezeichnung des TV ist abhängig vom verwendeten
Gerät. Für die Bezeichnung „AUX-OUT" ist z.B. ebenfalls die Bezeichnung „Audio-OUT" oder
„Line-OUT" gebräuchlich.
Produkthandbuch 2CKA001373Bxxxx
+
-
L+ L- R+ R- L - R
AUX
IN/OUT
N 1 L
AUX OUT
Anwendungsbeispiele
+
-
AUX
L R
GND
