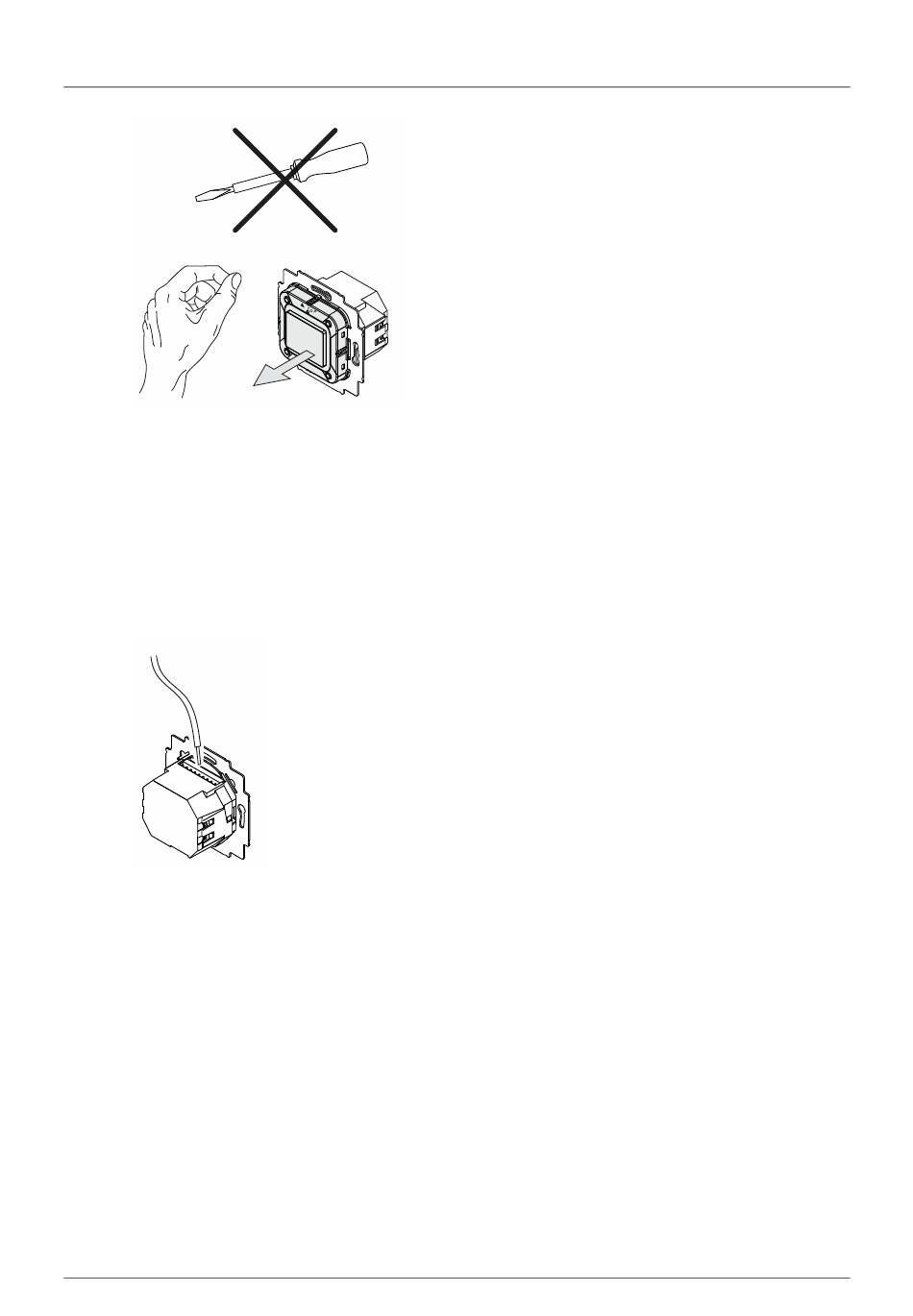

Abb. 2: Auslieferungszustand: Aufsatz abziehen
– Ist das Gerät im Auslieferungszustand, ziehen Sie den Aufsatz mit den Händen vom
UP-Einsatz ab.
– Ziehen Sie den Aufsatz nur mit den Händen ab!
– Verwenden Sie auf keinen Fall einen Schraubendreher oder ähnlichen harten
Gegenstand zum Abhebeln. Dabei wird das Gerät beschädigt.
– Beim Abziehen müssen Sie zunächst den Widerstand der Feder-Rastklemmen
überwinden.
Abb. 3: Lautsprecherkabel / Signalleitungen anschließen
2. Schließen Sie die Lautsprecherkabel und Signalleitungen am UP-Einsatz an.
– Bei den Anschlussklemmen handelt es sich um Steckklemmen.
– Für die Anschlussbelegung, siehe Kapitel 6.4 „Elektrischer Anschluss" auf Seite 19.
– Bei den Steckklemmen bestehen die folgenden Anschlussmöglichkeiten:
Lautsprecher (nähere Informationen siehe Kapitel 6.5.1 „Lautsprecher" auf Seite 20)
■
AUX-Eingang / AUX-Ausgang (nähere Informationen siehe Kapitel 6.5.2 „AUX
■
(Auxiliary)" auf Seite 21)
Antenne (nähere Informationen siehe Kapitel 6.5.3 „Antenne" auf Seite 23)
■
