6.5.2

AUX (Auxiliary)

Bei AUX-Eingängen oder AUX-Ausgängen handelt es sich um analoge Eingänge / Ausgänge
für Audiosignale.
An AUX-Eingänge lassen sich externe Audioquellen anschließen. Z.B. MP3-Player oder der
Audiokanal eines TV. Diese Audiosignale werden dann über die am Geräte angeschlossenen
Lautsprecher ausgegeben.
An AUX-Ausgänge lassen sich zur Weiterführung der Audiosignale z.B. Verstärker einer
Stereoanlage anschließen. Die Audiosignale des Gerätes werden dann über die HiFi-Anlage
ausgegeben.
Für das Umschalten im Gerät zwischen AUX-Eingang und AUX-Ausgang, siehe Kapitel
■
8.3.21 „Menü „Einstellungen" – „AUX"" auf Seite 64.
Für die Bedienung der AUX-Funktion, siehe Kapitel 8.2.9 „AUX bedienen" auf Seite 37.
■
Für verschiedene Anwendungsbeispiele des Gerätes, siehe Kapitel 9
■
„Anwendungsbeispiele" auf Seite 80.
Die AUX-Anbindung externer Geräte erfolgt z.B. über eine der folgenden Möglichkeiten:
L L R R L
AUX
IN/OUT
N 1 L

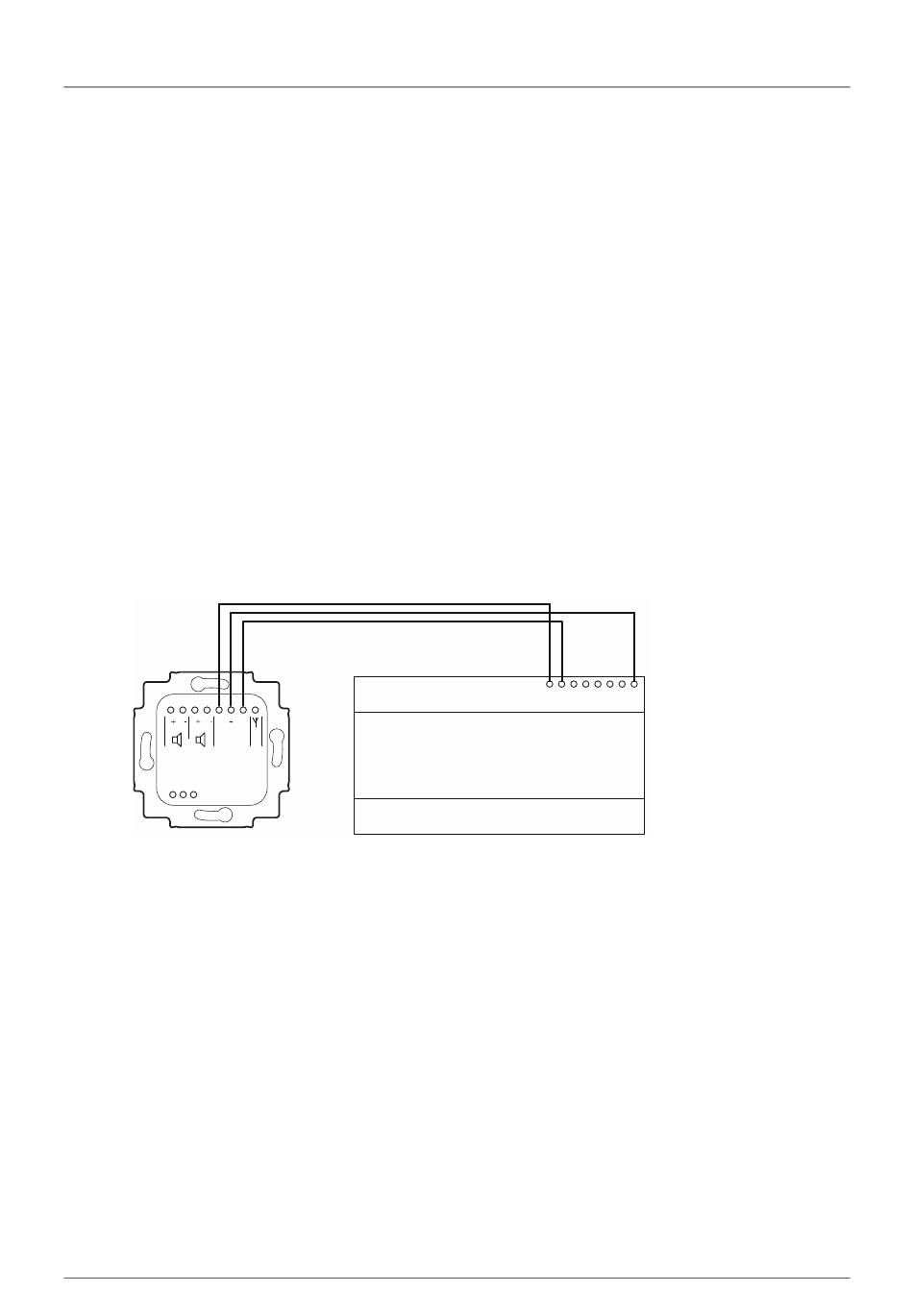

Abb. 11: AUX-Anschluss eines Leistungsverstärkers
Anschluss direkt am Gerät. Im Beispiel ist ein Leistungsverstärker für eine
■
Hutschienenmontage angeschlossen.
Produkthandbuch 2CKA001373Bxxxx
R
Anschluss, Einbau / Montage
L R GND
Audio
IN
│21
