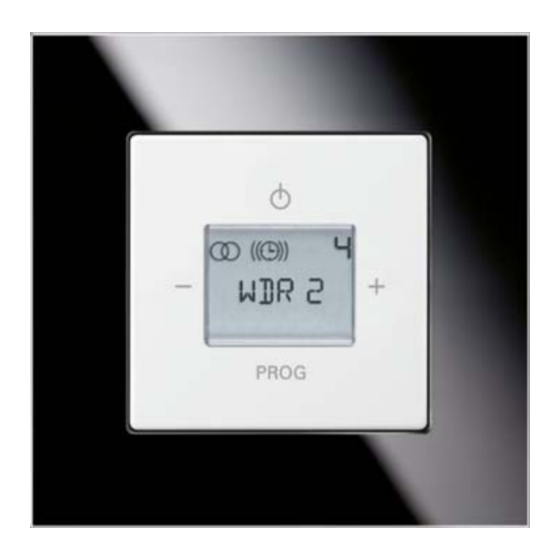

- Seite 1 2CKA001373B8722 │ 02.02.2017 Bedienungsanleitung Busch-AudioWorld ® UP-DigitalRadio 8215 U...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................... 4 Sicherheit ..................................5 Verwendete Hinweise und Symbole ....................... 5 Bestimmungsgemäßer Gebrauch ........................6 Bestimmungswidriger Gebrauch ........................6 Zielgruppe / Qualifikation des Personals ......................7 2.4.1 Bedienung ..............................7 2.4.2 Installation, Inbetriebnahme und Wartung ..................... 7 Sicherheitshinweise ............................ - Seite 3 Inhaltsverzeichnis Bedienung erweiterter Betrieb ........................36 8.3.1 Display ................................. 36 8.3.2 Tastenbelegung ............................36 8.3.3 Menü „Weckzeit“ ............................37 8.3.4 Menü „Uhrzeit“ ............................. 38 8.3.5 Menü „Sender“ ............................. 39 Suchen und speichern ..........................39 Löschen ............................... 40 8.3.6 Menü „Version“ ............................41 8.3.7 Menü...
-
Seite 4: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 5: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 6: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 7: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Gerätes ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 8: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 9: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 10: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Funktionen Das Gerät ist ein funktionelles Radio mit diversen Einstellungsmöglichkeiten und wird Unterputz in die Wand eingesetzt. Das Gerät bietet Ihnen z.B.: Verschiedene Kombinationsmöglichkeiten mit anderen Gräten. ■ – Z. B. die Kombination mit einem Busch-iDock als Anschlussmöglichkeit für ein anderes Abspielgerät. -
Seite 11: Kombinationsmöglichkeiten
Aufbau und Funktion Kombinationsmöglichkeiten 8215 U 8218 U 8222 EB (2x / 4x) 8223 U (1x / 2x) 8224 EB (2x / 4x) 8252-xxx Tab.1: Kombinationsmöglichkeiten Bedienungsanleitung 2CKA001373B8722 │11... -
Seite 12: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert Nennspannung: 230 V AC, ±10 %, 50 Hz Temperaturbereich: 5 °C … +40 °C Lagertemperatur: -20 °C … +70 °C Schutzart: IP 20 Leistungsaufnahme im Ruhezustand: ≤ 0,5 W Displaygröße: 3,8 cm (1,5") Spannungsversorgungsklemmen: 1 x 2,5 mm²... -
Seite 13: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Achtung ! –... -
Seite 14: Montage
Anschluss, Einbau / Montage Montage Achtung ! – Geräteschaden durch die Verwendung harter Gegenstände ! Die Kunststoffteile des Geräts sind empfindlich. – Ziehen sie den Aufsatz nur mit den Händen ab. – Verwenden sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. - Seite 15 Anschluss, Einbau / Montage Zusätzlich zu der eingebauten Antenne kann eine externe Antenne am dafür vorgesehenen Anschluss angeschlossen werden. 2. Stellen Sie für die Auswahl der intern Antenne den Schalter auf der Rückseite des Gerätes auf „intern“ oder „extern“. extern –...
- Seite 16 Anschluss, Einbau / Montage 5. Stecken Sie den Aufsatz zusammen mit dem Rahmen auf den UP-Einsatz auf. – Achten Sie darauf, dass der rückseitige Steckanschluss nicht verkantet. – Sollte die Montage erschwert sein, prüfen sie, ob sich an den Einrastöffnungen des Abb.
-
Seite 17: Elektrischer Anschluss
Anschluss, Einbau / Montage Elektrischer Anschluss 6.3.1 Lautsprecher Für den MONO-Betrieb kann der Lautsprecher an die linken (L- / L+) oder rechten (R- / R+) Anschlussklemmen angeschlossen werden. Für den STEREO-Betrieb können zwei Lautsprecher, jeweils einer an der linken (L- / L+) und einer an der rechten (R- / R+) Anschlussklemme, angeschlossen werden. -
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Bedienung Einrichtbetrieb / Erstinbetriebnahme (Setup) 7.1.1 Display Abb. 8: Displayübersicht Inbetriebnahme [1] Funktion [2] Menü / Menüebene [3] Menü-Nummer 7.1.2 Tastenbelegung PROG Abb. 9: Tastenbelegung für die Erstinbetriebnahme / Einrichtbetrieb [1] Eine Ebene nach oben [2] Menüpunkt zurück [3] Menüpunkt vor [4] Menü... -
Seite 19: Erstinbetriebnahme / Setup
Inbetriebnahme Erstinbetriebnahme / Setup 7.2.1 Übersicht – Die Setupmenüs Das Setup wird automatisch bei der Erstinbetriebnahme oder bei dem Zurückstellen der Einstellungen (RESET) durchgeführt. Wenn bestimmte Funktionen für Sie nicht relevant sind, drücken Sie die Taste „PLUS“ oder „MINUS“ und Sie wechseln zum nächsten Menüpunkt. Führen Sie die Geräteeinstellungen in der folgenden Reihenfolge durch. - Seite 20 Inbetriebnahme Modus (4 / 7), siehe Kapitel 7.2.5 „Menü „Audio Modus““ auf Seite 25 Modus Mono oder Stereo ■ (Anschlussart) auswählen MODUS MENU PROG Abb. 13: Setupmenü „Modus“ Beleuchtung (5 / 7), siehe Kapitel 7.2.6 „Menü „Beleuchtung““ auf Seite 26 Beleuchtung des Displays einstellen ■...
-
Seite 21: Menü „Sprache
Inbetriebnahme 7.2.2 Menü „Sprache“ SPRACHE DEUTSCH MENU MENU PROG PRO G Abb. 17: Menüpunkt „Sprache“ Das Gerät bietet Ihnen mehrere Sprachen zur Auswahl an. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. -
Seite 22: Menü „Uhrzeit
Inbetriebnahme 7.2.3 Menü „Uhrzeit“ Uhrzeit 17:16 MENU MENU PROG PRO G Abb. 18: Menüpunkt „Uhrzeit“ Über dieses Menü stellen Sie die Uhrzeit ein. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. Uhrzeit einstellen 1. -
Seite 23: Menü „Wecker
Inbetriebnahme 7.2.4 Menü „Wecker“ UHR/WECK AKTIV MENU MENU PRO G PRO G WECKZEIT 07:15 MENU MENU PROG PROG Abb. 19: Menüpunkt „Wecker“ Hinweis Wir empfehlen Ihnen, die Weckfunktion immer sofort zu aktivieren. Die Weckfunktion bleibt ansonsten inaktiv und lässt sich im Normalbetrieb nicht nutzen. - Seite 24 Inbetriebnahme Weckfunktion 1. Wechseln Sie mit der Taste „PROG“ in den Menüpunkt „Weckfunktion“. 2. Stellen Sie mit den Tasten „PLUS / MINUS“ die Weckfunktion auf „Deaktiv“ oder „Aktiv“. 3. Bestätigen Sie Ihre Auswahl mit der Taste „PROG“. – Wenn Sie für die Weckfunktion „Deaktiv“ gewählt haben, wechselt das Gerät automatisch zum nächsten Menüpunkt.
-
Seite 25: Menü „Audio Modus
Inbetriebnahme 7.2.5 Menü „Audio Modus“ MODUS MONO MENU MENU PROG PRO G Abb. 20: Menüpunkt „Modus“ Das Menü „Modus“ beschreibt die Ausgabequalität. In diesem Menü wählen Sie zwischen Mono- und Stereobetrieb. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. -
Seite 26: Menü „Beleuchtung
Inbetriebnahme 7.2.6 Menü „Beleuchtung“ BELEUCHT AUTOMATIK MENU MENU PROG PRO G Abb. 21: Menüpunkt „Beleuchtung“ In diesem Menü stellen Sie die gewünschte Displaybeleuchtung ein. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. -
Seite 27: Menü „Suchlauf
Inbetriebnahme 7.2.7 Menü „Suchlauf“ SUCHLAUF MENU PROG Abb. 22: Menüpunkt „Suchlauf“ In diesem Menü stellen Sie die gewünschten Sender ein. Wir empfehlen Ihnen die Verwendung des automatischen Sendersuchlaufs. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. -
Seite 28: Sender Manuell Einstellen
Inbetriebnahme Sender manuell einstellen SUCHLAUF MANUELL 87,5 MENU MENU MENU MENU PROG PROG PROG PLATZ 1 GESPEICHE WEITERE SE MENU MENU MENU MENU PROG PROG PROG Abb. 24: Menüpunkt „Sender manuell einstellen“ Führen Sie zum manuellen Einrichten der Sender die folgenden Schritte durch: Erster Sender: 1. -
Seite 29: Menü „Beenden
Inbetriebnahme Weitere Sender: 8. Bestätigen Sie die Abfrage mit der Taste „PROG“. 9. Bestätigen Sie die Abfrage „Ja“ mit der Taste „PROG“, wenn Sie noch weitere Sender einstellen möchten. 10. Suchen Sie Ihre passenden Senderfrequenzen mit den Tasten „PLUS / MINUS“. 11. -
Seite 30: Bedienung
Bedienung Bedienung Betriebsarten Das Gerät verfügt über drei Betriebsarten. Standby Das Gerät ist in Bereitschaft. ■ 17:15 PROG Abb. 26: Standby Normalbetrieb, siehe Kapitel 8.2 „Bedienung Normalbetrieb“ auf Seite 31 Z.B. Musik abspielen ■ WDR 2 PROG Abb. 27: Normalbetrieb Einstellungen, siehe Kapitel 8.3 „Bedienung erweiterter Betrieb“... -
Seite 31: Bedienung Normalbetrieb
Bedienung Bedienung Normalbetrieb 8.2.1 Display [1] Aktueller Radiosender [2] Station des gespeicherten Radiosenders WDR 2 PROG Abb. 29: Displayübersicht Radio [1] Stereoempfang [2] Der Wecker ist eingeschaltet. [3] Die Ausschaltzeit (Schlaffunktion) ist eingestellt. [4] Senderkanal / Ebene der Menüauswahl [5] RDS-Name / Frequenz / Menüpunkt [6] MHZ (Anzeige bei Sendern ohne RDS) [7] TUNE (Anzeige während Sendersuche) [8] MENU (wird beim Einstellen des... -
Seite 32: Lautstärke Ändern
Bedienung 8.2.3 Lautstärke ändern Führen Sie zum Ändern der Lautstärke folgenden Schritte durch: 1. Betätigen Sie während des normalen Betriebs die Tasten „MINUS“ [1] oder „PLUS“ [2]. – Das Gerät ändert die Lautstärke. PROG Abb. 32: Lautstärke einstellen 8.2.4 Sender wählen Führen Sie zum Wechseln eines Senders die folgenden Schritte durch: 1. -
Seite 33: Busch Idock / Aux (Mein Abspielgerät)
Bedienung 8.2.5 Busch iDock / AUX (Mein Abspielgerät) Abb. 34: Busch-iDock / AUX Mit dem Busch-iDock spielen Sie Musik von Ihrem iPhone, iPod oder einem anderen Abspielgerät über das Gerät und den Lautsprechern ab. Das Anschließen eines anderen Abspielgerätes erfolgt über die seitliche Klinkenbuchse des Busch-iDock. -
Seite 34: Schlaffunktion (Ausschaltzeit)
Bedienung 8.2.6 Schlaffunktion (Ausschaltzeit) WDR 2 PROG PROG Abb. 36: Schlaffunktion Durch das Einschalten der Schlaffunktion wird das Gerät nach einer vorgegeben Zeit automatisch ausgeschaltet. Diese Funktion lässt sich nur bei eingeschaltetem Radio aufrufen. Schlaffunktion einschalten 1. Drücken Sie die Taste „EIN“ mindestens 3 Sekunden lang. 2. -
Seite 35: Wecker
Bedienung 8.2.7 Wecker 07:15 07:15 PROG PROG Abb. 37: Menüpunkt „Wecker ein- / ausschalten“ Über dieses Menü schalten Sie die Weckfunktion ein oder aus. Diese Funktion lässt sich nur im Standby-Betrieb bei ausgeschaltetem Radio aufrufen. Bei eingeschaltetem Radio würden Sie in die Geräteeinstellungen wechseln. Weckfunktion einschalten 1. -
Seite 36: Bedienung Erweiterter Betrieb
Bedienung Bedienung erweiterter Betrieb Der Wechsel in den erweiterten Betrieb ist nur möglich, wenn das Radio eingeschaltet ist. Im Standby-Betrieb würden sie den Wecker aktivieren. Führen Sie Wechsel in den erweiterten Betrieb die folgenden Schritte durch: 1. Schalten Sie das Radio ein. 2. -
Seite 37: Menü „Weckzeit
Bedienung 8.3.3 Menü „Weckzeit“ WECKER AU WECKZEIT 07:15 MENU MENU MENU PROG PROG PROG Abb. 40: Menüpunkt „Weckzeit einstellen“ Über dieses Menü stellen Sie die Weckzeit ein. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. -
Seite 38: Menü „Uhrzeit
Bedienung 8.3.4 Menü „Uhrzeit“ Uhrzeit 17:16 MENU MENU PROG PRO G Abb. 41: Menüpunkt „Uhrzeit einstellen“ Über dieses Menü stellen Sie die Uhrzeit ein. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. -
Seite 39: Menü „Sender
Bedienung 8.3.5 Menü „Sender“ Suchen und speichern SENDER SPEICHERN 87,5 MENU MENU MENU MENU PROG PROG PROG PLATZ 1 GESPEICHE WEITERE SE MENU MENU MENU MENU PROG PROG PROG Abb. 42: Menüpunkt „Sender speichern“ Führen Sie zum Suchen und Speichern eines Senders die folgenden Schritte durch: 1. -
Seite 40: Löschen
Bedienung Eingabe Beenden: 14. Wechseln Sie in der Abfrage „Weitere Sender“ auf „Nein“. – Drücken Sie hierzu die Taste „PLUS“ 15. Bestätigen Sie die Abfrage „Nein“ mit der Taste „PROG“, wenn Sie alle Sender eingestellt haben. – Das Gerät wechselt zurück zum Auswahlmenü. 16. -
Seite 41: Menü „Version
Bedienung 8.3.6 Menü „Version“ VERSION MENU PROG Abb. 44: Menüpunkt „Version“ Über dieses Menü wird Ihnen die Geräteversion angezeigt. Wenn diese Funktion für Sie nicht relevant ist, drücken Sie die Taste „PLUS“ oder „MINUS“ und das Gerät wechselt zum nächsten Menüpunkt. Geräteversion 1. -
Seite 42: Reset (Geräte-Einstellungen Zurücksetzen)
Bedienung 8.3.8 RESET (Geräte-Einstellungen zurücksetzen) Wenn Sie alle vorgenommen Einstellungen löschen und neu eingeben möchten, müssen Sie das Gerät komplett auf den Auslieferungszustand zurücksetzen. 1. Drücken Sie gleichzeitig alle vier Tasten am Gerät für ca. 5 Sekunden. – Das Gerät wechselt in die Funktion „Reset“. -
Seite 43: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmittel können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 44: Index
Index Index Menü „Beleuchtung“ ............22, 28 Menü „Sender“ ..............41 Anforderungen an den Installateur ........13 Menü „Sprache“ .............20, 23 Anschluss, Einbau / Montage ..........13 Menü „Suchlauf“ .............22, 29 Aufbau und Funktion ............10 Menü „Uhrzeit“ ............20, 24, 40 Ausschaltzeit ............... 36 Menü... - Seite 45 Index Reinigung Bedienungsanleitung 2CKA001373B8722 │45...
- Seite 46 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2 vereinbarten detaillierten Angaben. 58513 Lüdenscheid ABB übernimmt keinerlei Verantwortung für eventuelle Fehler www.BUSCH-JAEGER.de...
