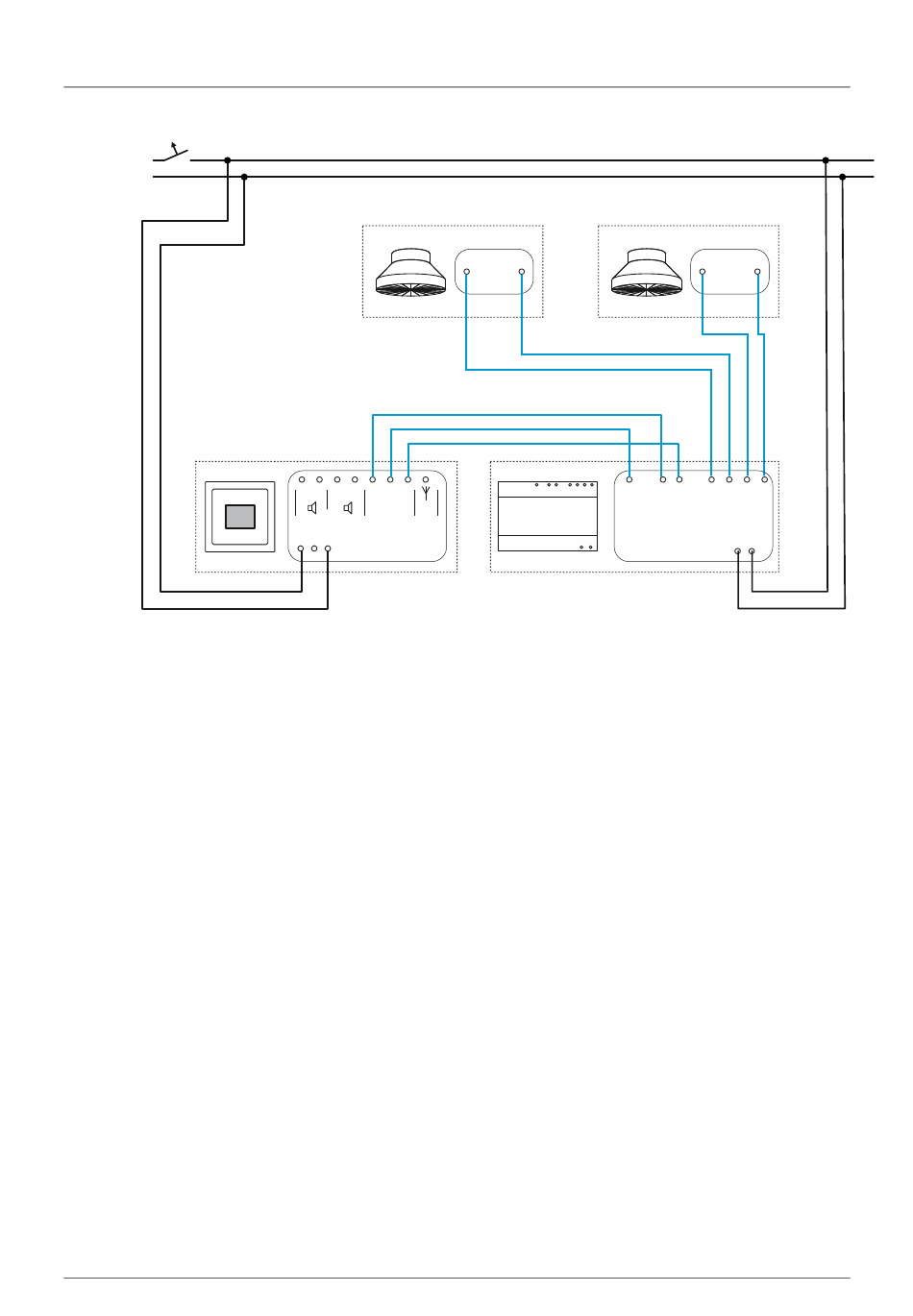

Abb. 77: Unterputz-Radio mit Leistungsverstärker und 2 Deckenlautsprechern: Anschluss
Die Anschlussverteilung und Anschlussbezeichnung des Leistungsverstärkers (Amplifier) ist
abhängig vom verwendeten Gerät. Für die Bezeichnung „AUX-IN" ist z.B. ebenfalls die
Bezeichnung „Audio-IN" oder „Line-IN" gebräuchlich.
