Multimedia-Anschluss; Lautsprecher; Stereo-Betrieb - Busch-Jaeger Busch-AudioWorld 8215 U-101 Produkthandbuch

6.5

Multimedia-Anschluss

6.5.1

Lautsprecher

MONO-Betrieb

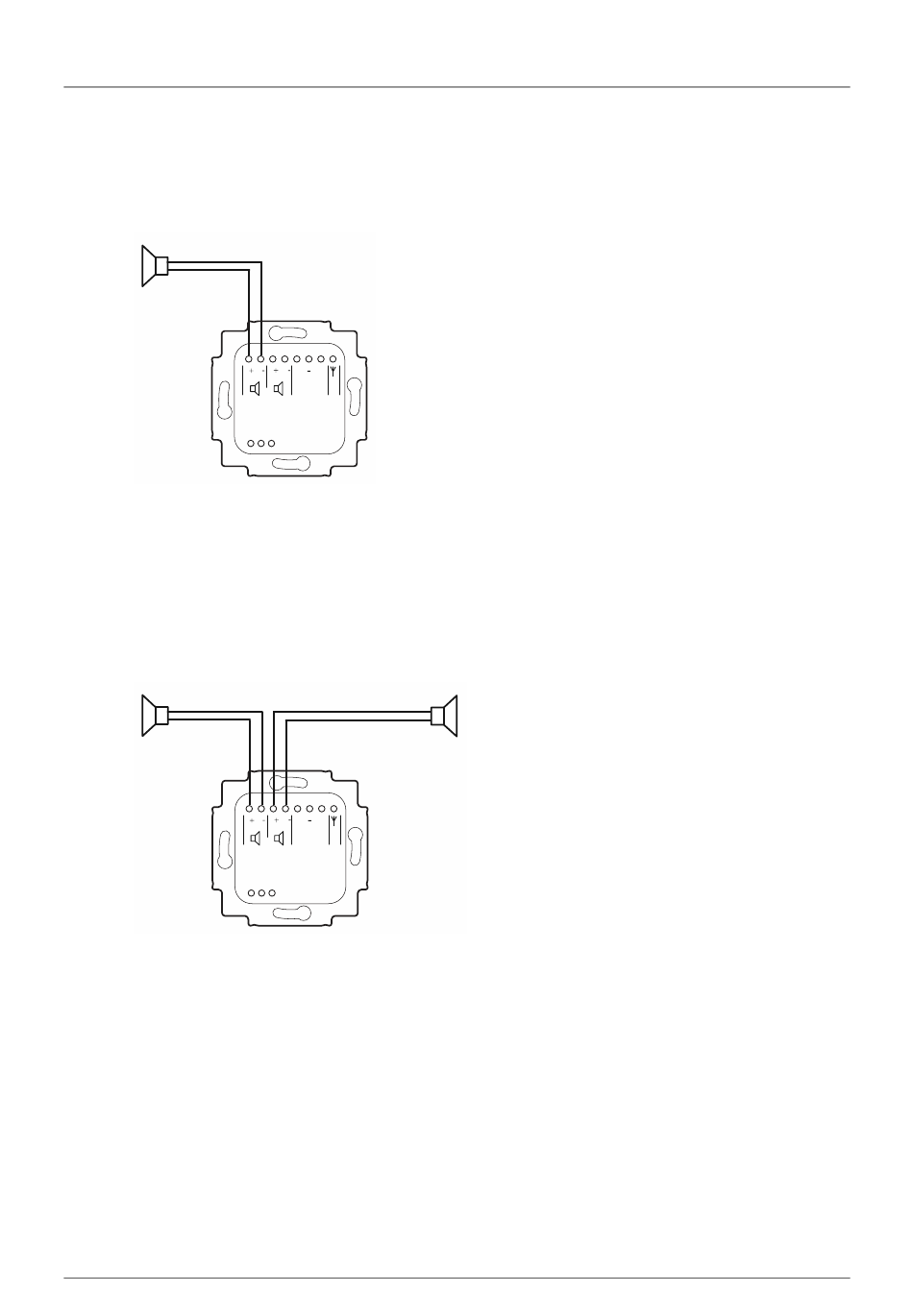

Abb. 9: Lautsprecheranschluss MONO
Für den MONO-Betrieb kann der Lautsprecher an die linken (L+ / L-) oder rechten (R+ / R-)
Anschlussklemmen angeschlossen werden.
– Achten Sie beim Anschluss der Lautsprecher auf die Polarität der Anschlüsse.

STEREO-Betrieb

Abb. 10: Lautsprecheranschluss STEREO
Für den STEREO-Betrieb können zwei Lautsprecher, jeweils einer an der linken (L+ / L-) und
einer an der rechten (R+ / R-) Anschlussklemme, angeschlossen werden.
– Achten Sie beim Anschluss der Lautsprecher auf die Polarität der Anschlüsse.
Produkthandbuch 2CKA001373Bxxxx
L L R R L R
AUX
IN/OUT
N 1 L
L L R R L R
AUX
IN/OUT
N 1 L
Anschluss, Einbau / Montage
