ABB ACS580-01 Kurzanleitung Seite 9

2. Den äußeren Schirm des Kabels 360 Grad unter der Erdungsklemme erden und verschrauben. Das Kabel mit Schirm so
nahe wie möglich an die Klemmen der Regelungseinheit führen. Die Schirme der Andernpaare und das Erdungskabel an
der Klemme SCR erden.
3. Alle Steuerkabel an den vorgesehenen Kabelhalterungen befestigen.


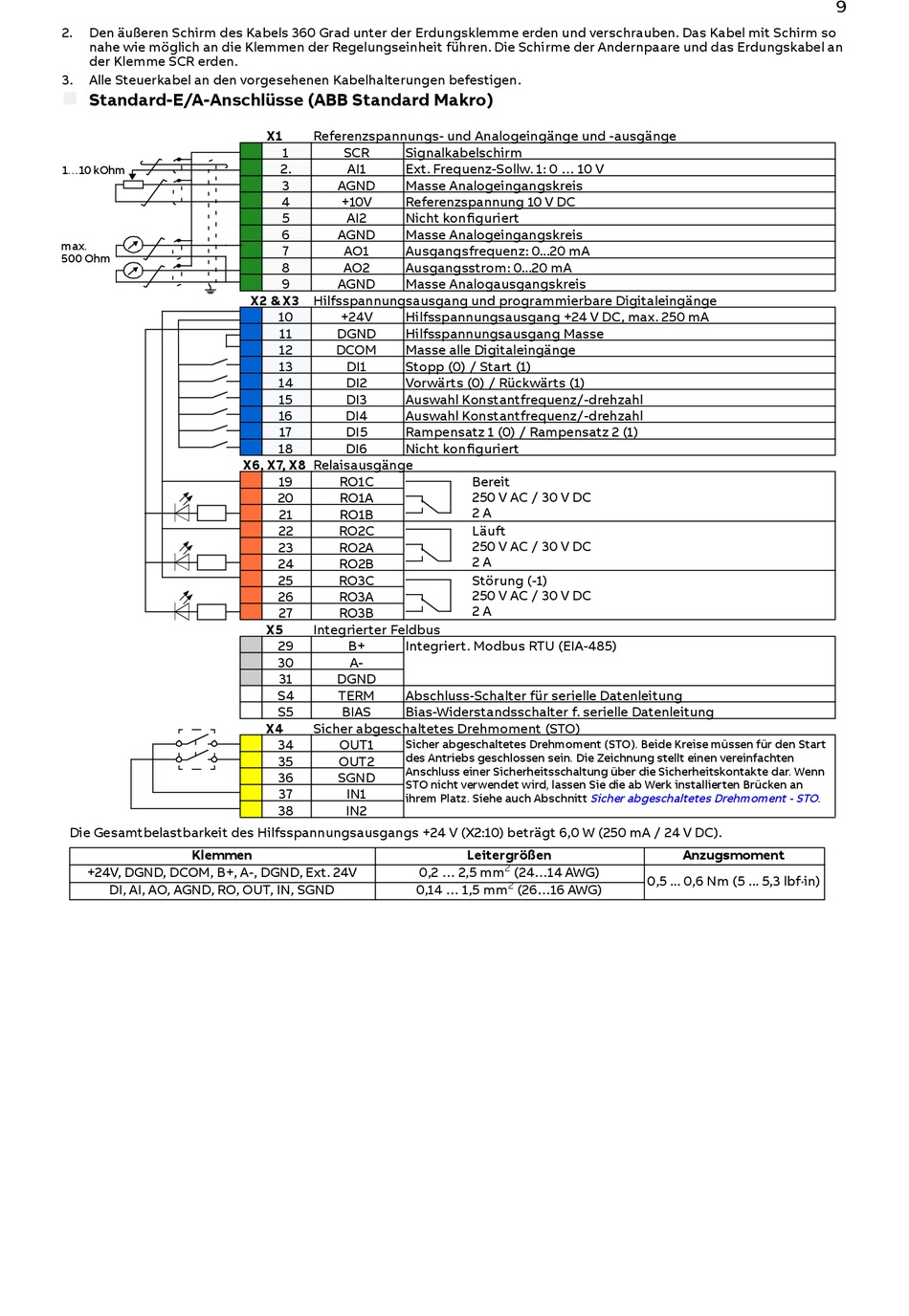

Standard-E/A-Anschlüsse (ABB Standard Makro)
1...10 kOhm
max.
500 Ohm
Die Gesamtbelastbarkeit des Hilfsspannungsausgangs +24 V (X2:10) beträgt 6,0 W (250 mA / 24 V DC).
Klemmen
+24V, DGND, DCOM, B+, A-, DGND, Ext. 24V
DI, AI, AO, AGND, RO, OUT, IN, SGND
X1
Referenzspannungs- und Analogeingänge und -ausgänge
1 SCR Signalkabelschirm
2. AI1 Ext. Frequenz-Sollw. 1: 0 ... 10 V
3 AGND Masse Analogeingangskreis
4 +10V Referenzspannung 10 V DC
5 AI2 Nicht konfiguriert
6 AGND Masse Analogeingangskreis
7 AO1 Ausgangsfrequenz: 0...20 mA
8 AO2 Ausgangsstrom: 0...20 mA
9 AGND Masse Analogausgangskreis
X2 & X3 Hilfsspannungsausgang und programmierbare Digitaleingänge
10 +24V Hilfsspannungsausgang +24 V DC, max. 250 mA
11 DGND Hilfsspannungsausgang Masse
12 DCOM Masse alle Digitaleingänge
13 DI1 Stopp (0) / Start (1)
14 DI2 Vorwärts (0) / Rückwärts (1)
15 DI3 Auswahl Konstantfrequenz/-drehzahl
16 DI4 Auswahl Konstantfrequenz/-drehzahl
17 DI5 Rampensatz 1 (0) / Rampensatz 2 (1)
18 DI6 Nicht konfiguriert
X6, X7, X8 Relaisausgänge
19 RO1C
20 RO1A
21 RO1B
22 RO2C
23 RO2A
24 RO2B
25 RO3C
26 RO3A
27 RO3B
X5
Integrierter Feldbus
29 B+ Integriert. Modbus RTU (EIA-485)
30 A-
31 DGND
S4 TERM Abschluss-Schalter für serielle Datenleitung
S5 BIAS Bias-Widerstandsschalter f. serielle Datenleitung
X4
Sicher abgeschaltetes Drehmoment (STO)
34 OUT1
Sicher abgeschaltetes Drehmoment (STO). Beide Kreise müssen für den Start
des Antriebs geschlossen sein. Die Zeichnung stellt einen vereinfachten
35 OUT2
Anschluss einer Sicherheitsschaltung über die Sicherheitskontakte dar. Wenn
36 SGND
STO nicht verwendet wird, lassen Sie die ab Werk installierten Brücken an
37 IN1
ihrem Platz. Siehe auch Abschnitt
38 IN2
Bereit
250 V AC / 30 V DC
2 A
Läuft
250 V AC / 30 V DC
2 A
Störung (-1)
250 V AC / 30 V DC
2 A
Leitergrößen
2
0,2 ... 2,5 mm (24...14 AWG)
2
0,14 ... 1,5 mm (26...16 AWG)
Sicher abgeschaltetes Drehmoment - STO
Anzugsmoment
0,5 ... 0,6 Nm (5 ... 5,3 lbf·in)
