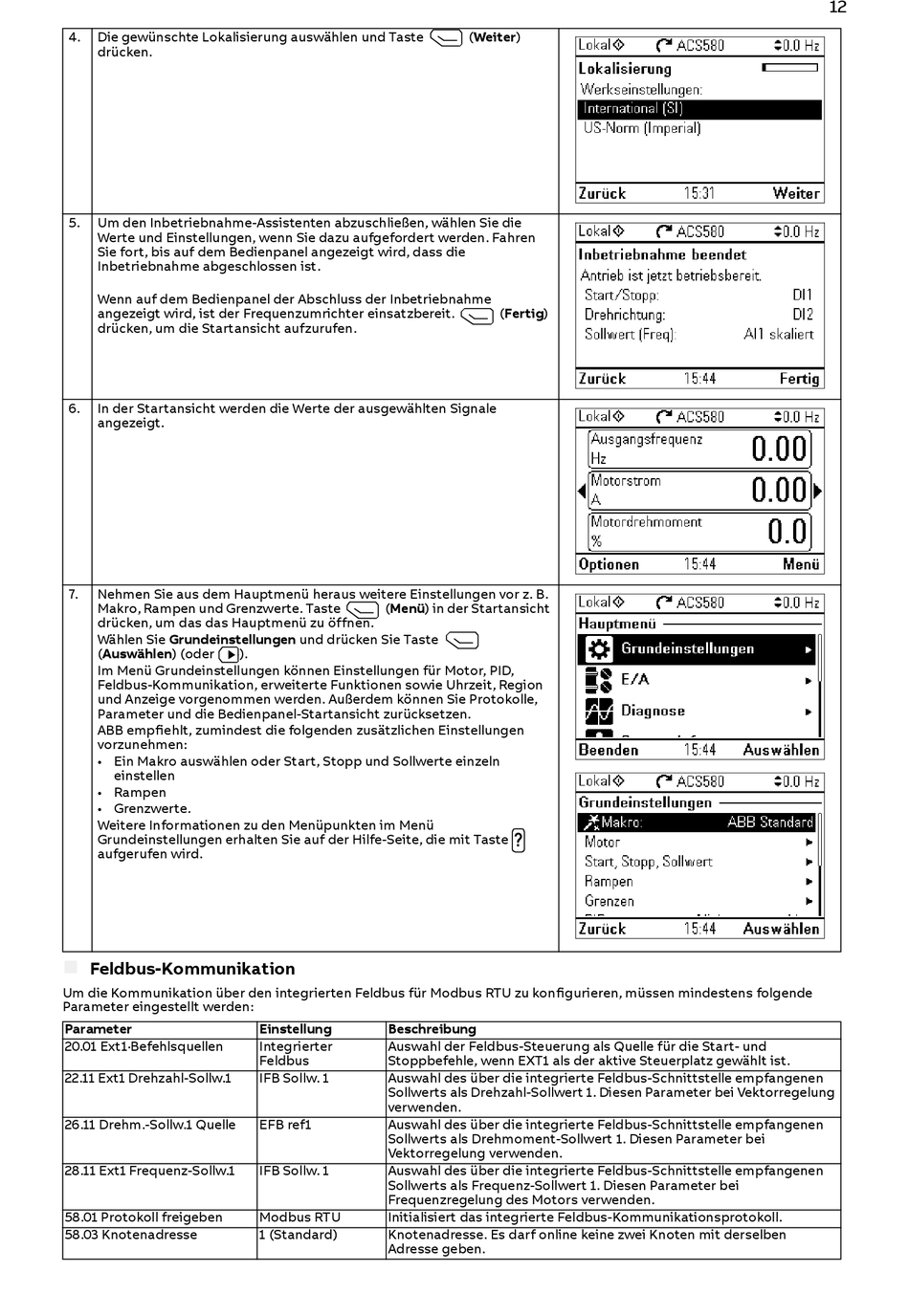

ABB ACS580-01 Kurzanleitung Seite 12

4. Die gewünschte Lokalisierung auswählen und Taste
drücken.
5. Um den Inbetriebnahme-Assistenten abzuschließen, wählen Sie die
Werte und Einstellungen, wenn Sie dazu aufgefordert werden. Fahren
Sie fort, bis auf dem Bedienpanel angezeigt wird, dass die
Inbetriebnahme abgeschlossen ist.
Wenn auf dem Bedienpanel der Abschluss der Inbetriebnahme
angezeigt wird, ist der Frequenzumrichter einsatzbereit.
drücken, um die Startansicht aufzurufen.
6. In der Startansicht werden die Werte der ausgewählten Signale
angezeigt.
7. Nehmen Sie aus dem Hauptmenü heraus weitere Einstellungen vor z. B.
Makro, Rampen und Grenzwerte. Taste
drücken, um das das Hauptmenü zu öffnen.
Wählen Sie Grundeinstellungen und drücken Sie Taste
(Auswählen) (oder
Im Menü Grundeinstellungen können Einstellungen für Motor, PID,
Feldbus-Kommunikation, erweiterte Funktionen sowie Uhrzeit, Region
und Anzeige vorgenommen werden. Außerdem können Sie Protokolle,
Parameter und die Bedienpanel-Startansicht zurücksetzen.
ABB empfiehlt, zumindest die folgenden zusätzlichen Einstellungen
vorzunehmen:
• Ein Makro auswählen oder Start, Stopp und Sollwerte einzeln
einstellen
• Rampen
• Grenzwerte.
Weitere Informationen zu den Menüpunkten im Menü
Grundeinstellungen erhalten Sie auf der Hilfe-Seite, die mit Taste
aufgerufen wird.

Feldbus-Kommunikation
Um die Kommunikation über den integrierten Feldbus für Modbus RTU zu konfigurieren, müssen mindestens folgende
Parameter eingestellt werden:
Parameter
20.01 Ext1·Befehlsquellen
22.11 Ext1 Drehzahl-Sollw.1
26.11 Drehm.-Sollw.1 Quelle
28.11 Ext1 Frequenz-Sollw.1
58.01 Protokoll freigeben
58.03 Knotenadresse
(Menü) in der Startansicht
).
Einstellung Beschreibung
Integrierter Auswahl der Feldbus-Steuerung als Quelle für die Start- und
Feldbus Stoppbefehle, wenn EXT1 als der aktive Steuerplatz gewählt ist.
IFB Sollw. 1 Auswahl des über die integrierte Feldbus-Schnittstelle empfangenen
Sollwerts als Drehzahl-Sollwert 1. Diesen Parameter bei Vektorregelung
verwenden.
EFB ref1 Auswahl des über die integrierte Feldbus-Schnittstelle empfangenen
Sollwerts als Drehmoment-Sollwert 1. Diesen Parameter bei
Vektorregelung verwenden.
IFB Sollw. 1 Auswahl des über die integrierte Feldbus-Schnittstelle empfangenen
Sollwerts als Frequenz-Sollwert 1. Diesen Parameter bei
Frequenzregelung des Motors verwenden.
Modbus RTU Initialisiert das integrierte Feldbus-Kommunikationsprotokoll.
1 (Standard) Knotenadresse. Es darf online keine zwei Knoten mit derselben
Adresse geben.
(Weiter)
(Fertig)
?
12
