2
Entlüftungsanschluss
SFA, SFB
Steuerluftanschluss
SFI
1
Steuerluftanschluss
SFA, SFB, SFI
Schlüsselfläche
für Gabelschlüssel

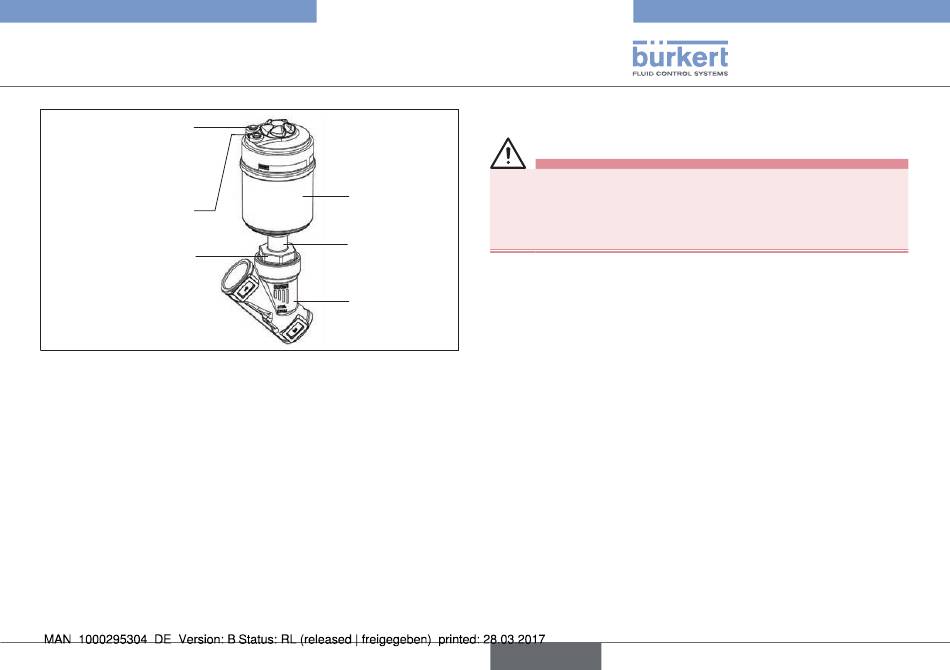

Bild 29: Schrägsitzventil Typ 2100
Typ 2100
Montage
Antrieb
Nippel
Ventilgehäuse
8.3 Ventilgehäuse montieren
WARNUNG!
Verletzungsgefahr bei unsachgemäßem Montage.
▶ Montage darf nur geschultes Fachpersonal durchführen.
▶ Zur Montage einen Gabelschlüssel verwenden.
▶ Anziehdrehmoment beachten.
Schmutzfänger für Geräte mit Zulassung nach DIN EN 161
Nach DIN EN 161 „Automatische Absperrventile für Gasbrenner
und Gasgeräte" muss dem Ventil ein Schmutzfänger vorgeschaltet
werden, der das Eindringen eines 1-mm - Prüfdorns verhindert.
Gilt die Zulassung für Edelstahlgehäuse:
→
Schmutzfänger vor dem Schrägsitzventil anbringen.
Schweißgehäuse:
→
Ventilgehäuse in Rohrleitungssystem einschweißen.
Andere Gehäusen:
→
Gehäuse mit Rohrleitung verbinden.
deutsch
67
