Italiano

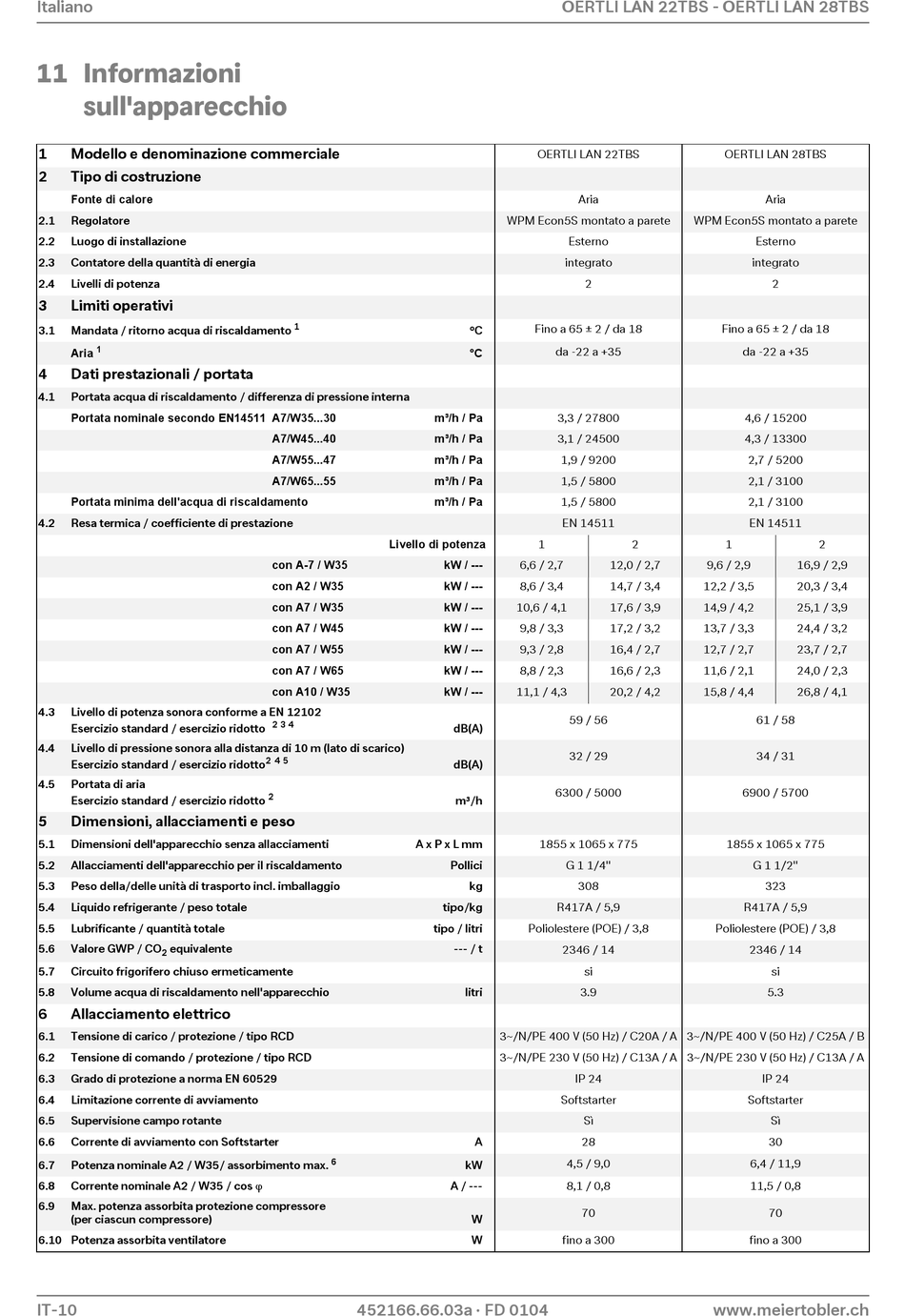

11 Informazioni
sull'apparecchio
1 Modello e denominazione commerciale
2 Tipo di costruzione
Fonte di calore
2.1 Regolatore
2.2 Luogo di installazione
2.3 Contatore della quantità di energia
2.4 Livelli di potenza
3

Limiti operativi

3.1 Mandata / ritorno acqua di riscaldamento
1
Aria
4 Dati prestazionali / portata
4.1 Portata acqua di riscaldamento / differenza di pressione interna
Portata nominale secondo EN14511 A7/W35...30
Portata minima dell'acqua di riscaldamento
4.2 Resa termica / coefficiente di prestazione
4.3 Livello di potenza sonora conforme a EN 12102
Esercizio standard / esercizio ridotto
4.4 Livello di pressione sonora alla distanza di 10 m (lato di scarico)
Esercizio standard / esercizio ridotto
4.5 Portata di aria
Esercizio standard / esercizio ridotto
5 Dimensioni, allacciamenti e peso
5.1 Dimensioni dell'apparecchio senza allacciamenti
5.2 Allacciamenti dell'apparecchio per il riscaldamento
5.3 Peso della/delle unità di trasporto incl. imballaggio
5.4 Liquido refrigerante / peso totale
5.5 Lubrificante / quantità totale
5.6 Valore GWP / CO equivalente
2
5.7 Circuito frigorifero chiuso ermeticamente
5.8 Volume acqua di riscaldamento nell'apparecchio
6 Allacciamento elettrico
6.1 Tensione di carico / protezione / tipo RCD
6.2 Tensione di comando / protezione / tipo RCD
6.3 Grado di protezione a norma EN 60529
6.4 Limitazione corrente di avviamento
6.5 Supervisione campo rotante
6.6 Corrente di avviamento con Softstarter
6.7 Potenza nominale A2 / W35/ assorbimento max.
Corrente nominale A2 / W35 / cos 
6.8
6.9 Max. potenza assorbita protezione compressore
(per ciascun compressore)
6.10 Potenza assorbita ventilatore
IT-10
1
m³/h / Pa
A7/W45...40 m³/h / Pa
A7/W55...47 m³/h / Pa
A7/W65...55 m³/h / Pa
m³/h / Pa
Livello di potenza
con A-7 / W35
con A2 / W35
con A7 / W35
con A7 / W45
con A7 / W55
con A7 / W65
con A10 / W35
2 3 4
2 4 5
2
A x P x L mm
tipo / litri
6
452166.66.03a · FD 0104
OERTLI LAN 22TBS - OERTLI LAN 28TBS
OERTLI LAN 22TBS
Aria
WPM Econ5S montato a parete
Esterno
integrato
2
Fino a 65 ± 2 / da 18
°C
da -22 a +35
°C
3,3 / 27800
3,1 / 24500
1,9 / 9200
1,5 / 5800
1,5 / 5800
EN 14511
1
kW / --- 6,6 / 2,7 12,0 / 2,7
kW / --- 8,6 / 3,4 14,7 / 3,4
kW / --- 10,6 / 4,1 17,6 / 3,9
kW / --- 9,8 / 3,3 17,2 / 3,2
9,3 / 2,8 16,4 / 2,7
kW / ---
8,8 / 2,3 16,6 / 2,3
kW / ---
11,1 / 4,3 20,2 / 4,2
kW / ---
59 / 56
dB(A)
32 / 29
dB(A)
6300 / 5000
m³/h
1855 x 1065 x 775
Pollici G 1 1/4''
kg 308
tipo/kg R417A / 5,9
Poliolestere (POE) / 3,8
--- / t
2346 / 14
si
litri 3.9
3~/N/PE 400 V (50 Hz) / C20A / A 3~/N/PE 400 V (50 Hz) / C25A / B
3~/N/PE 230 V (50 Hz) / C13A / A 3~/N/PE 230 V (50 Hz) / C13A / A
IP 24
Softstarter
Sì
A 28
4,5 / 9,0
kW
A / --- 8,1 / 0,8
70
W
W fino a 300
OERTLI LAN 28TBS
Aria
WPM Econ5S montato a parete
Esterno
integrato
2
Fino a 65 ± 2 / da 18
da -22 a +35
4,6 / 15200
4,3 / 13300
2,7 / 5200
2,1 / 3100
2,1 / 3100
EN 14511
2 1
9,6 / 2,9 16,9 / 2,9
12,2 / 3,5 20,3 / 3,4
14,9 / 4,2 25,1 / 3,9
13,7 / 3,3 24,4 / 3,2
12,7 / 2,7 23,7 / 2,7
11,6 / 2,1 24,0 / 2,3
15,8 / 4,4 26,8 / 4,1
61 / 58
34 / 31
6900 / 5700
1855 x 1065 x 775
G 1 1/2''
323
R417A / 5,9
Poliolestere (POE) / 3,8
2346 / 14
si
5.3
IP 24
Softstarter
Sì
30
6,4 / 11,9
11,5 / 0,8
70
fino a 300
