IWM - Wassermanager WME-4
2.4 Anschluss des Schlaufenreaktors-Drucksensors
• Schrauben Sie den Drucksensor für den Schlaufenreaktor (entsprechend gekennzeich-
net) dicht und fest in das ¼" IG des Schlaufenreaktordeckels.
- Achten Sie darauf, dass der Dichtring ordnungsgemäß auf dem Drucksensor sitzt.
• Verbinden Sie nun den entsprechend markierten Steckkontakt mit dem Drucksensor.
- Achten Sie darauf, dass die Dichtung korrekt aufliegt und die Schraube angezogen ist.
2.5 Anschluss der Belüfterpumpe

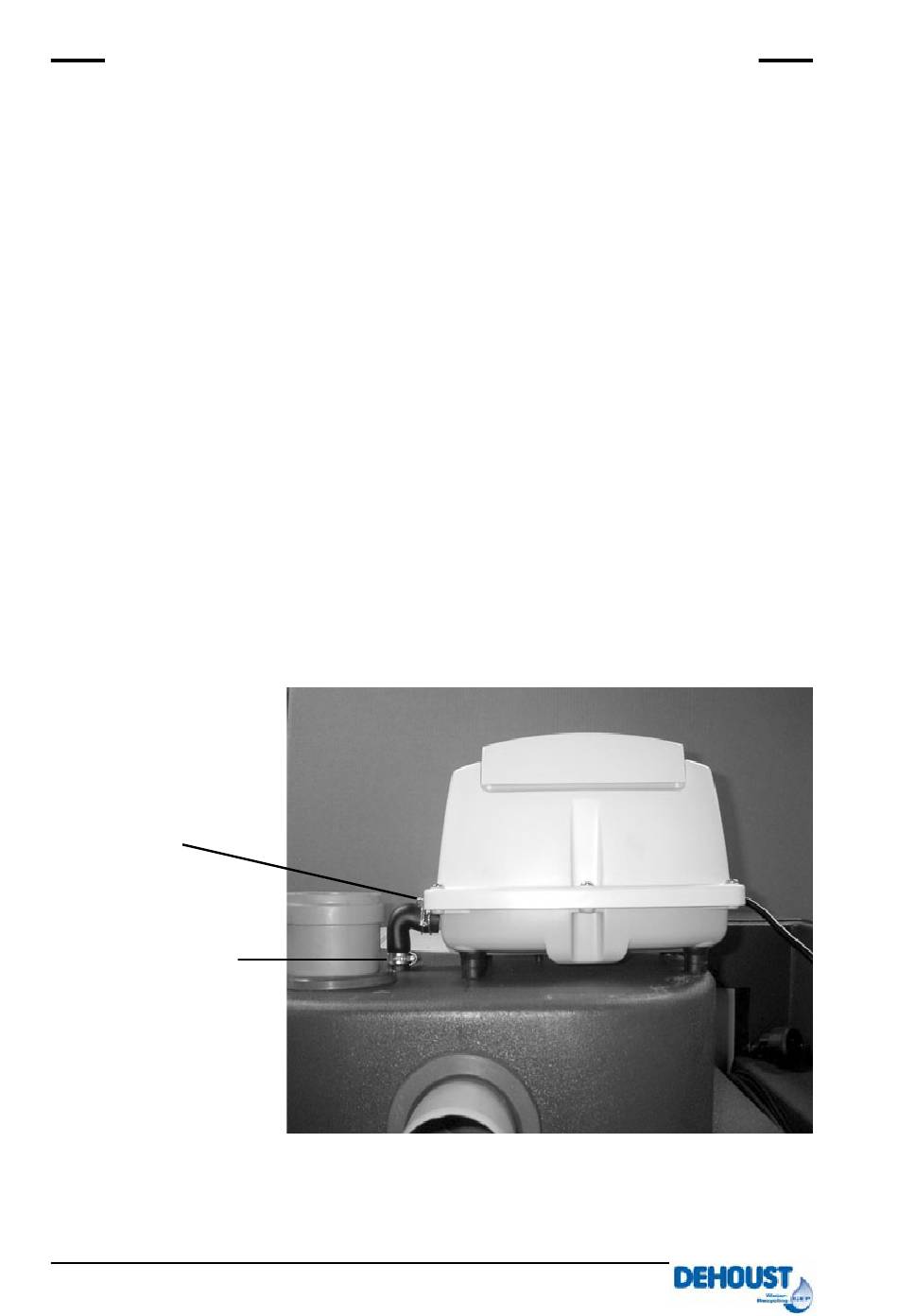

• Positionieren Sie die Belüfterpumpe entsprechend Bild 7 auf dem Schlaufenreaktor.
- Achten Sie darauf, dass alle vier Standfüße aufliegen.
• Verbinden Sie den Druckluftausgang der Belüfterpumpe mit dem abgewinkeltes Schlauch-
stück des Belüfterschlauches und sichern diesen mit dem Klemmring, siehe Bild 7.
• Stecken Sie nun den Stecker der Belüfterpumpe in die entsprechend gekennzeichnete
Schuko-Steckdose der Steuerung.
Klemmring
Schlauchschellen
© GEP - 11.01
Bild 7
DEHOUST GmbH - Bereich GEP • Wecostr. 7-11 • D-53783 Eitorf
Belüfterpumpe
