IWM - Wassermanager WME-4

1.9 Anschluss des Klarwasser-Drucksensors

Der Drucksensor ist bereits ab Werk zusammen mit dem KFE-Hahn (Ablasshahn), dem ½"-
T-Stück und der 3-teiligen-Verschraubung eingedichtet. Ein zusätzliches Eindichten ist nicht
notwendig. Der Anschluss an den Klarwasserbehälter erfolgt über das Gegenstück der 3-
teiligen-Verschraubung, das bereits am Schlaufenreaktor eingedichtet ist, siehe Bild 4.
• Schrauben Sie den vormontierten Drucksensor mittels der 3-teiligen-Verschraubung dicht
an den untersten Anschluss auf der Rückseite des Klarwasserbehälters, siehe Bild 4.
- Da die 3-teilige-Verschraubung mittels einem O-Ring abdichtet, ist ein übermäßig
starkes Festziehen zu vermeiden. Die 3-teilige-Verschraubung mit maximal 2-3 Nm
(handfest ) anziehen. Ein Verdrehen des 3-teiligen-Verschraubung im
Klarwasserbehälter kann zu Undichtigkeiten führen und ist zu vermeiden.
- Der KFE-Hahn kann als Ablasshahn benutzt werden.
- Achten Sie darauf, dass der KFE-Hahn geschlossen ist.
• Verbinden Sie nun den entsprechend markierten Steckkontakt mit dem Drucksensor.
- Achten Sie darauf, dass die Dichtung korrekt aufliegt und die Schraube angezogen ist.

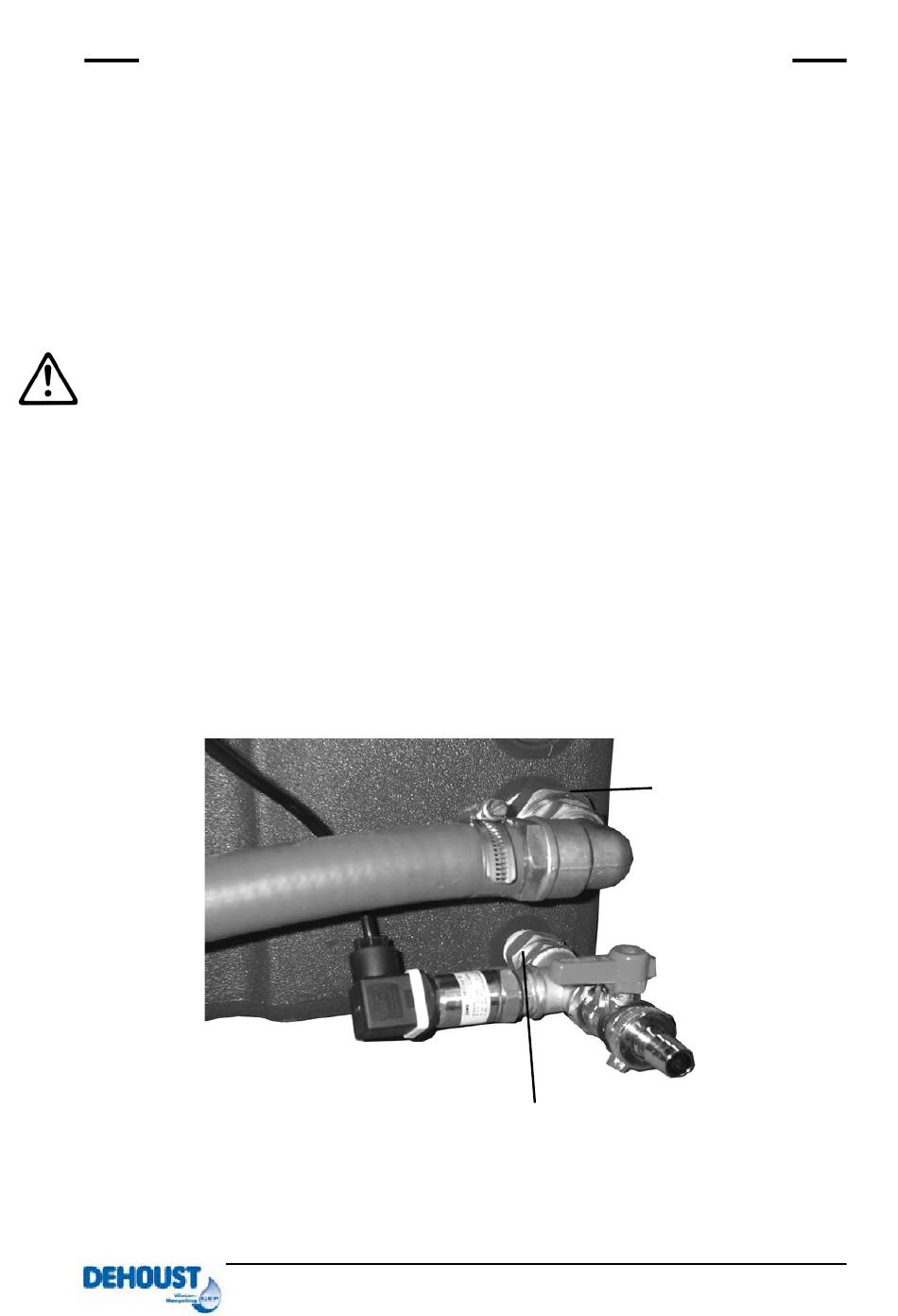

Bild 4
DEHOUST GmbH - Bereich GEP • Wecostr. 7-11 • D-53783 Eitorf
3-teilige-Verschraubung
Sauganschluss
Klarwasser
© GEP - 11.01
