4.
5.
2.5.2

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.
RUGGEDCOM RST916C
Montagehandbuch, 01/2021, C79000-G8900-1490-02
c. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.
DC-Stromversorgung, LO
a. Verbinden Sie den Plusleiter
mit der Plusklemme (+) an der
Reihenklemme.
b. Verbinden Sie den Minusleiter
mit der Minusklemme (-) an der
Reihenklemme.
c. Verbinden Sie den Erdungsleiter
mit der Masse-/Erdungsklemme
an der Reihenklemme.

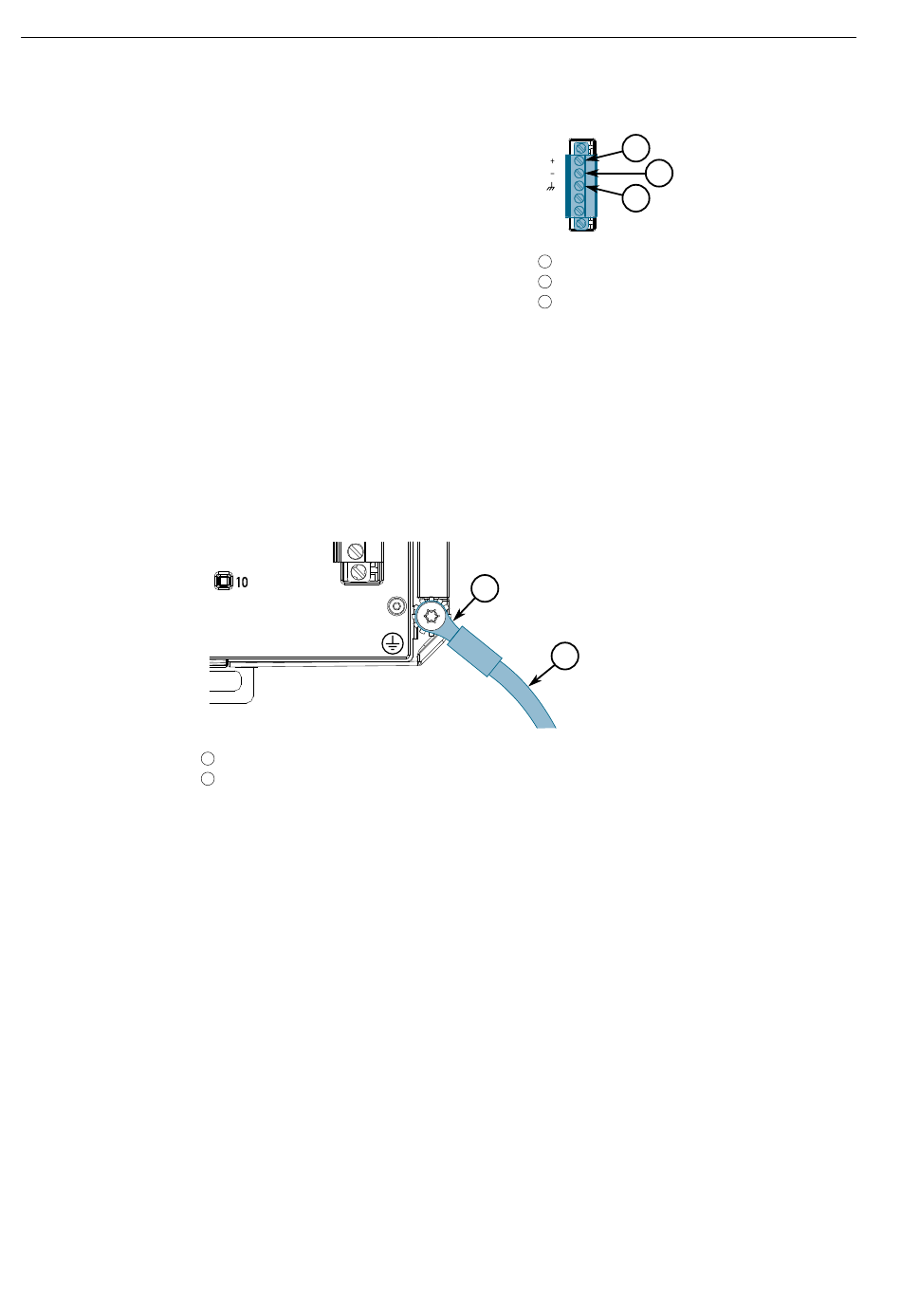

Verbinden Sie die Masse-Erdungsschraube mit Erde (Erdpotential). Es empfiehlt
sich, den Erdungsanschluss mit einem Ring- oder -Flachkabelschuh M4
abzuschließen und mit einem Drehmoment von 1,7 Nm (15 lbf-in) festzuziehen.
Schraube M4
1
Ringkabelschuh M4
2
Abbildung 2.10 Masse-Erdungsanschluss
Schließen Sie die externe Stromversorgung an. LED Power leuchtet grün, wenn
das Gerät mit Strom versorgt wird.
2.5.2 Beispielverdrahtungen
1
3
Plusklemme (+)
1
Minusklemme (-)
2
Masse-/Erdungsklemme
3
Abbildung 2.9
1
2
Installation des Geräts
2
Verdrahtung an DC-
Reihenklemme, LO
