3.
4.
2.4
Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM
RST916C konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung
eines Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM
ROS Konfigurationshandbuch für RUGGEDCOM RST916C.
RUGGEDCOM RST916C
Montagehandbuch, 01/2021, C79000-G8900-1490-02

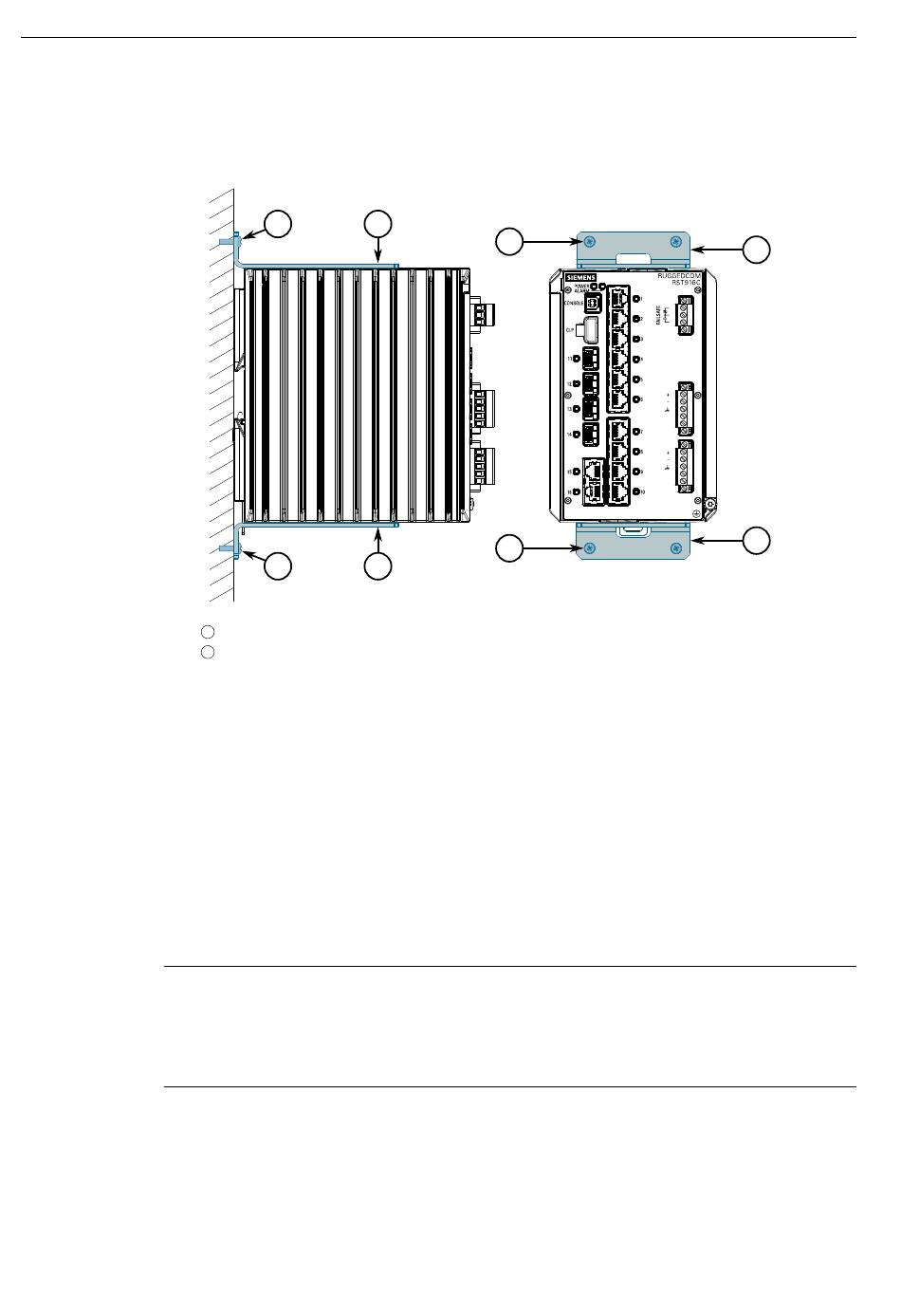

Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube (M5 oder #10-24)
1
Adapter für den Schalttafeleinbau
2
Abbildung 2.4
Schalttafeleinbau
Befestigen Sie die Adapter mit Schrauben an der Schalttafel.
2.4 Anschließen des ausfallsicheren Alarmrelais
2
1
1
2
Installation des Geräts
2
2
13
