Installation des Geräts
2.5.1 Anschluss an Wechsel- oder Gleichstrom
•
•
1.
2.
3.
16
Stellen Sie sicher, dass an dem freien Port eine Reihenklemme installiert
wird und dass alle Leiter der sekundären Reihenklemme ordnungsgemäß
abgeschlossen werden.
Stellen Sie sicher, dass die erste Stromquelle ausgeschaltet ist, wenn Sie eine
zweite Stromquelle anschließen (oder die Verbindung zu ihr trennen).
Stellen Sie beim Anschließen einer sekundären Stromquelle sicher, dass die
derzeit an das Gerät angeschlossene Stromquelle deaktiviert ist (dass z. B. das
Netzkabel aus der Wandsteckdose gezogen ist).
Führen Sie die passende Reihenklemme in das Gerät ein und ziehen Sie beide
Schrauben fest.

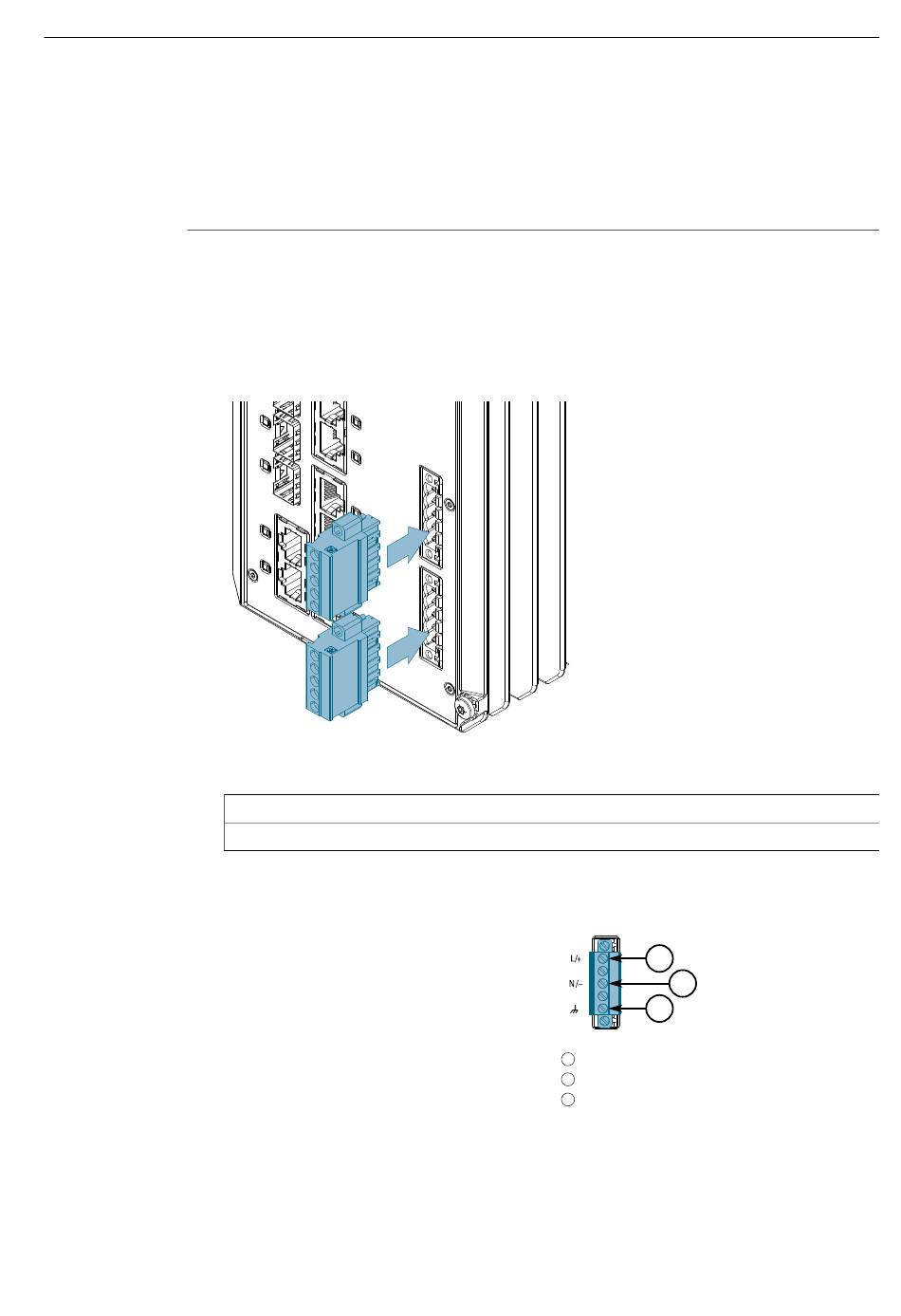

Abbildung 2.7 Montieren der Leistungsklemmenleisten
WICHTIG
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
Schließen Sie das Netzkabel wie folgt an das Gerät an:
AC/DC-Stromversorgung, HI
a. Verbinden Sie den Netzleiter
(AC) bzw. Plusleiter (AC)
mit der Plusklemme /
stromführenden Klemme (+/L) an
der Reihenklemme.
b. Verbinden Sie den Neutralleiter
(AC) oder Minusleiter (DC)
mit der Minusklemme /
neutralen Klemme (-/N) an der
Reihenklemme.
1
2
3
Plusklemme/stromführend (+/L)
1
Nullleiterklemme (-/N)
2
Masse-/Erdungsklemme
3
Abbildung 2.8 Verdrahtung an AC/DC-
Reihenklemme, HI
