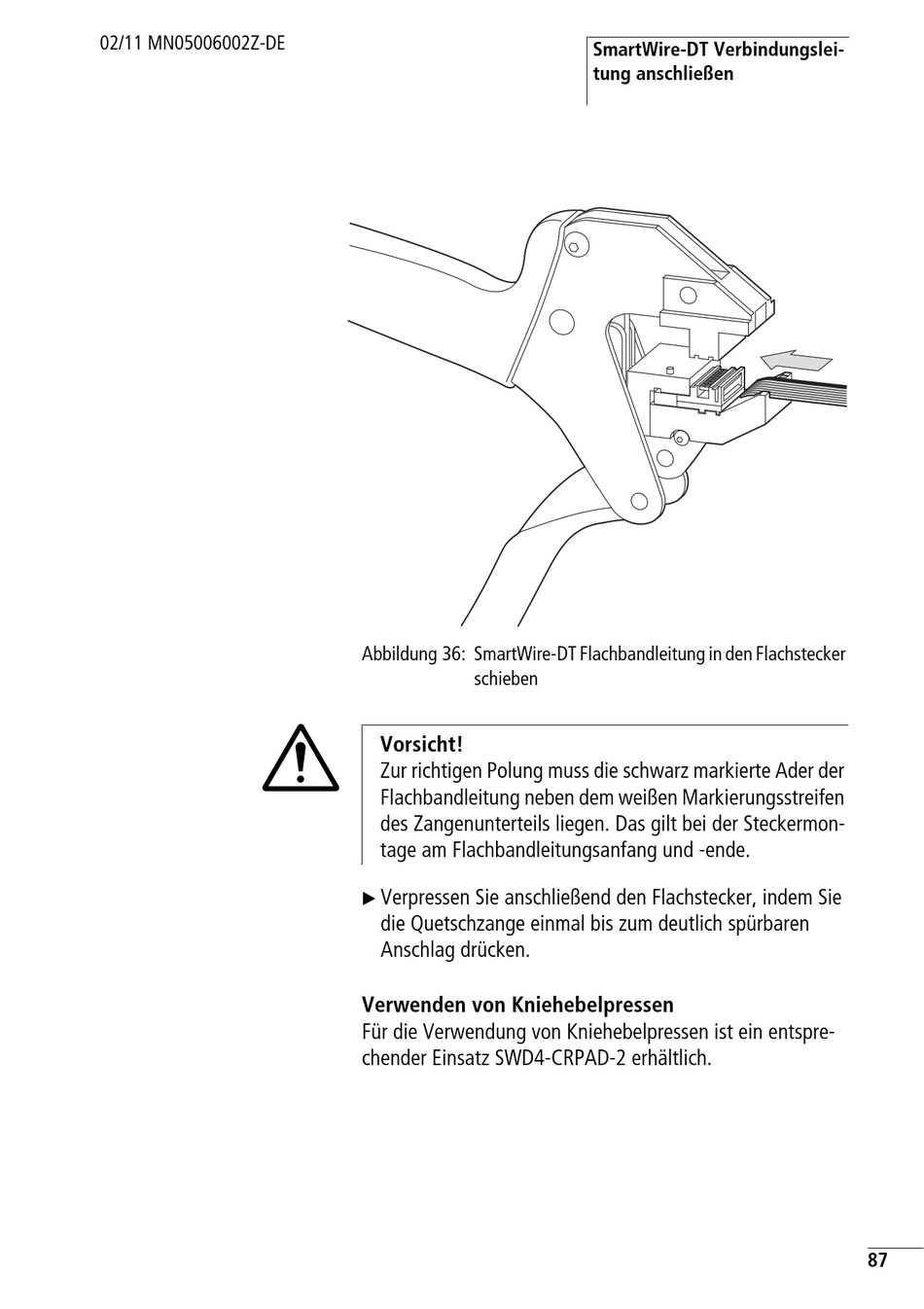

Abbildung 36: SmartWire-DT Flachbandleitung in den Flachstecker
schieben
Vorsicht!
Zur richtigen Polung muss die schwarz markierte Ader der
Flachbandleitung neben dem weißen Markierungsstreifen
des Zangenunterteils liegen. Das gilt bei der Steckermon-
tage am Flachbandleitungsanfang und -ende.
Verpressen Sie anschließend den Flachstecker, indem Sie
X
die Quetschzange einmal bis zum deutlich spürbaren
Anschlag drücken.
Verwenden von Kniehebelpressen
Für die Verwendung von Kniehebelpressen ist ein entspre-
chender Einsatz SWD4-CRPAD-2 erhältlich.
SmartWire-DT Verbindungslei-
tung anschließen
