Installation
64

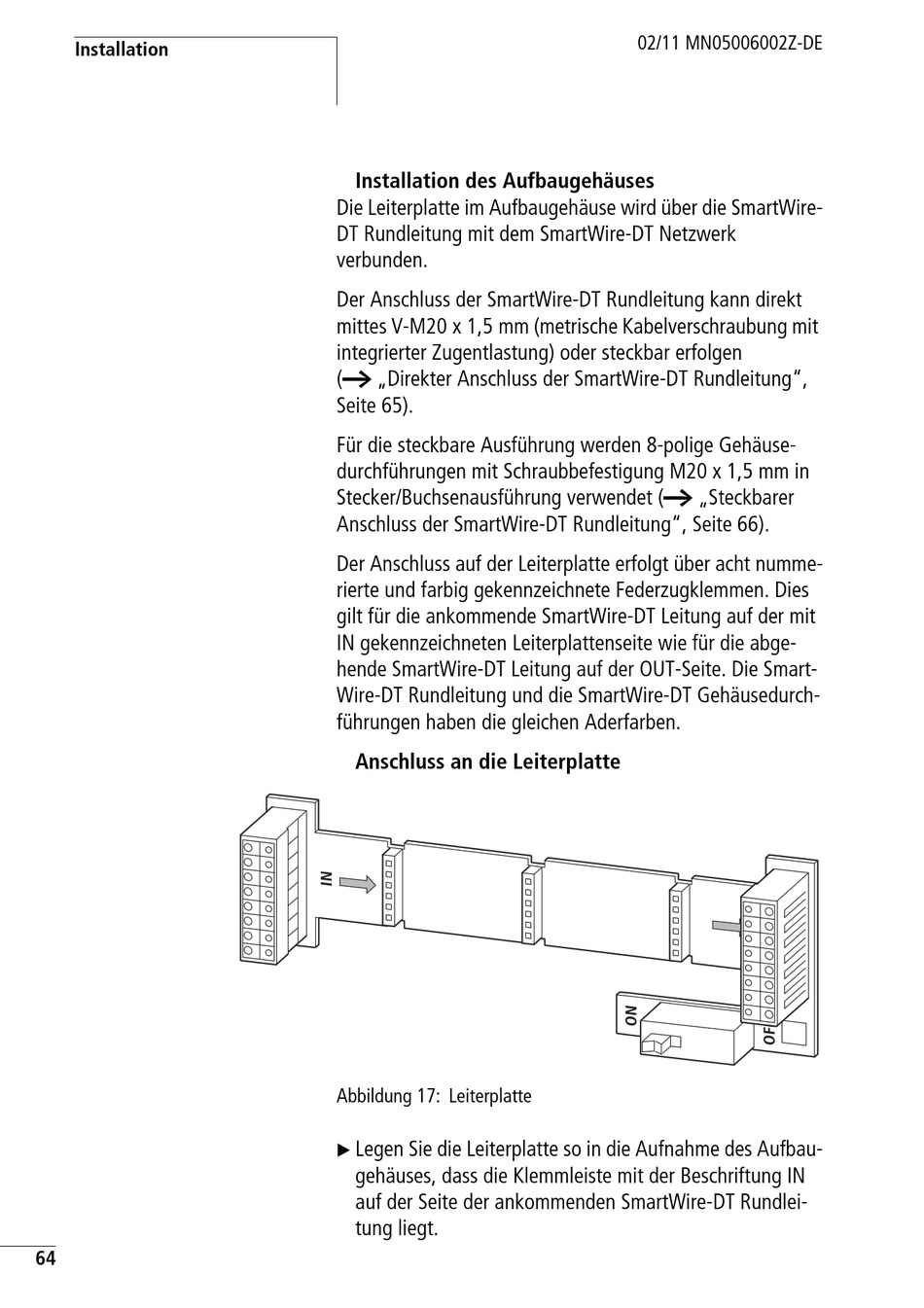

Installation des Aufbaugehäuses
Die Leiterplatte im Aufbaugehäuse wird über die SmartWire-
DT Rundleitung mit dem SmartWire-DT Netzwerk
verbunden.
Der Anschluss der SmartWire-DT Rundleitung kann direkt
mittes V-M20 x 1,5 mm (metrische Kabelverschraubung mit
integrierter Zugentlastung) oder steckbar erfolgen
(a „Direkter Anschluss der SmartWire-DT Rundleitung",
Seite 65).
Für die steckbare Ausführung werden 8-polige Gehäuse-
durchführungen mit Schraubbefestigung M20 x 1,5 mm in
Stecker/Buchsenausführung verwendet (a „Steckbarer
Anschluss der SmartWire-DT Rundleitung", Seite 66).
Der Anschluss auf der Leiterplatte erfolgt über acht numme-
rierte und farbig gekennzeichnete Federzugklemmen. Dies
gilt für die ankommende SmartWire-DT Leitung auf der mit
IN gekennzeichneten Leiterplattenseite wie für die abge-
hende SmartWire-DT Leitung auf der OUT-Seite. Die Smart-
Wire-DT Rundleitung und die SmartWire-DT Gehäusedurch-
führungen haben die gleichen Aderfarben.
Anschluss an die Leiterplatte
Abbildung 17: Leiterplatte
Legen Sie die Leiterplatte so in die Aufnahme des Aufbau-
X
gehäuses, dass die Klemmleiste mit der Beschriftung IN
auf der Seite der ankommenden SmartWire-DT Rundlei-
tung liegt.
