02/11 MN05006002Z-DE
Installation
Gehäusedurchführung mit Buchse
Verwenden Sie die Gehäusedurchführung mit integrierter
Buchse (Typ SWD4-SF8-20), wenn Sie das Gehäuse in Rich-
tung SmartWire-DT Netzwerkende verlassen möchten und
die Buchse somit spannungsführend ist. Sie führen das
SmartWire-DT Netzwerk über die SmartWire-DT Rundleitung
mit verbundenem Rundstecker (Typ SWD4-SM8-67, gerade
oder Typ SWD4-SM8-67W, 90° gewinkelt) weiter.
Wie Sie einen Rundstecker an die SmartWire-DT Rundleitung
anschließen, ist auf Seite 82 beschrieben.
Brücke für Leiterplatte-Boden/Gerätestecker-Front
SWD4-8SF2-5
SW D 4 -S E L8
-1 0
SWD4-SEL8-10

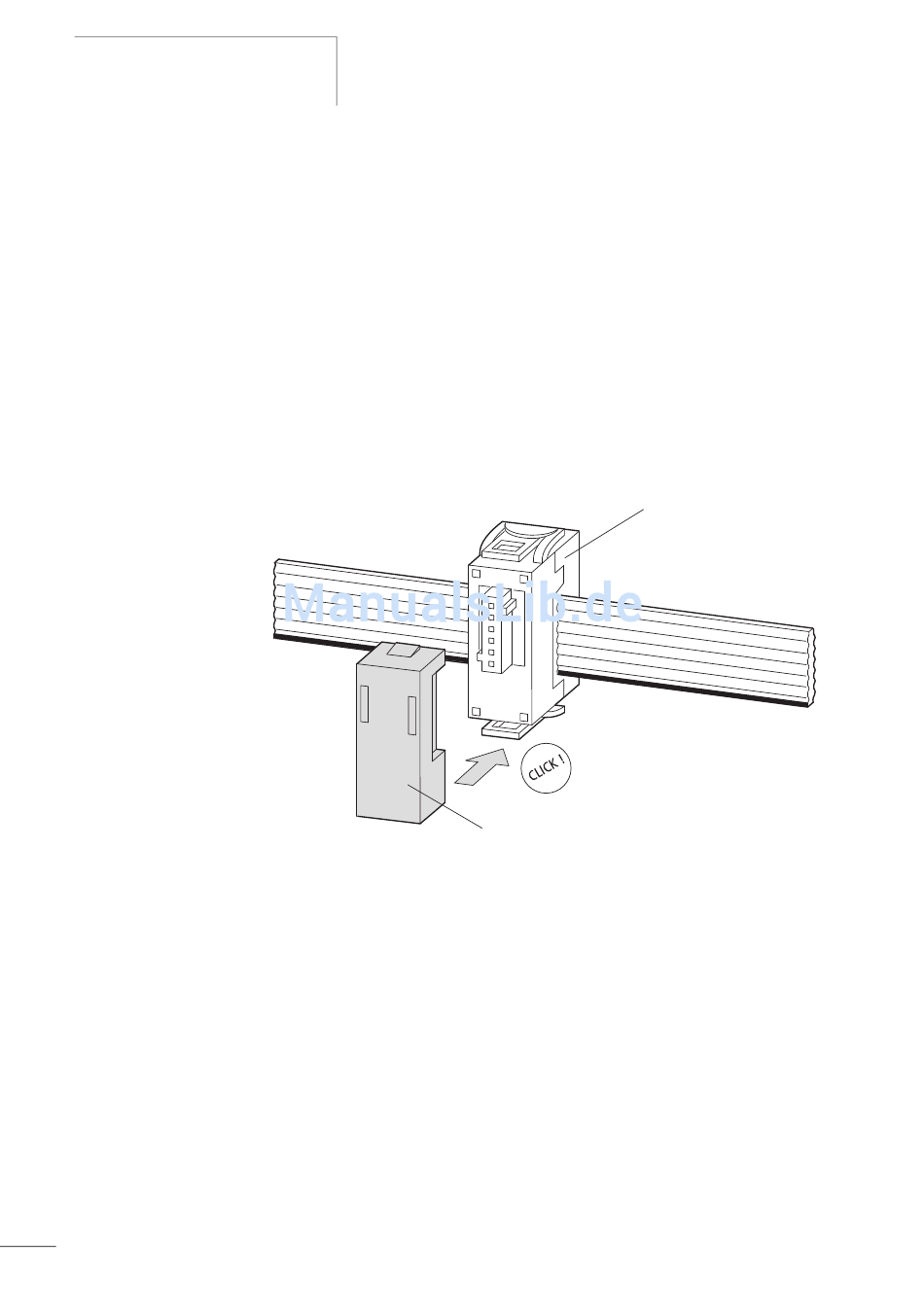

Abbildung 27: Brücke für Gerätestecker-Front
Die Brücke für Leiterplatte-Boden (M22-SWD-SEL8-10) für
eine Leiterplatte (M22-SWD-I1...6-LP01) im Aufbaugehäuse
wird auf jede nicht benutzte Buchsenleiste gesteckt.
78
