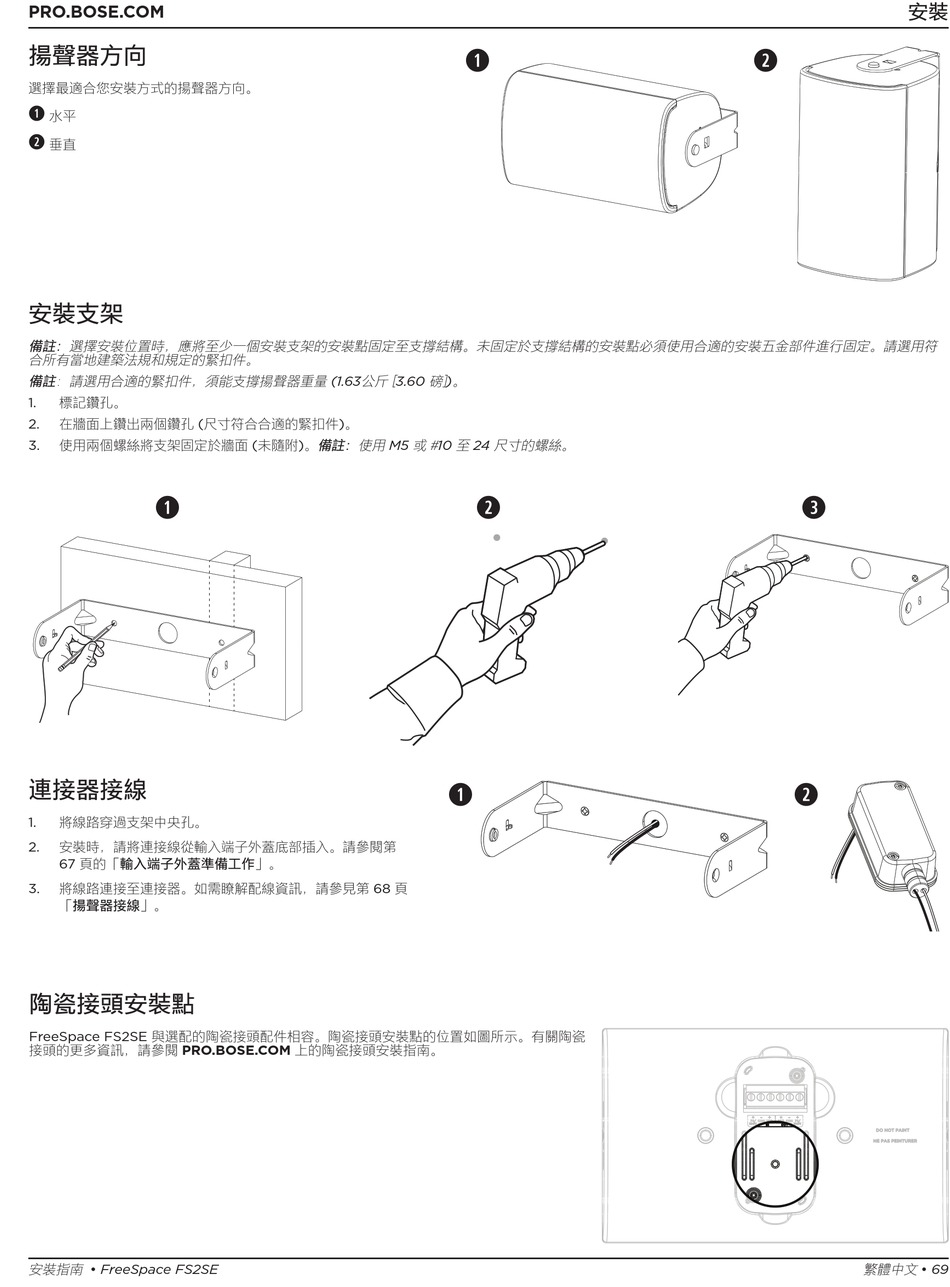

揚聲器方向
選擇最適合您安裝方式的揚聲器方向。
q
水平
w
垂直
安裝支架
備註：選擇安裝位置時，應將至少一個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。請選用符
合所有當地建築法規和規定的緊扣件。
備註：請選用合適的緊扣件，須能支撐揚聲器重量 (1.63 公斤 [ 3.60 磅] ) 。
1.
標記鑽孔。
2. 在牆面上鑽出兩個鑽孔 (尺寸符合合適的緊扣件)。
3. 使用兩個螺絲將支架固定於牆面 (未隨附)。 備註：使用 M5 或 # 10 至 24 尺寸的螺絲。
q
連接器接線
1.
將線路穿過支架中央孔。
2.
安裝時，請將連接線從輸入端子外蓋底部插入。請參閱第
67 頁的「輸入端子外蓋準備工作」。
3. 將線路連接至連接器。如需瞭解配線資訊，請參見第 68 頁
「揚聲器接線」。
陶瓷接頭安裝點
FreeSpace FS2SE 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷
接頭的更多資訊，請參閱 PRO.BOSE.COM 上的陶瓷接頭安裝指南。
安裝指南 • FreeSpace FS2SE
q
w
q
安裝
w
e
w
繁體中文 • 69
