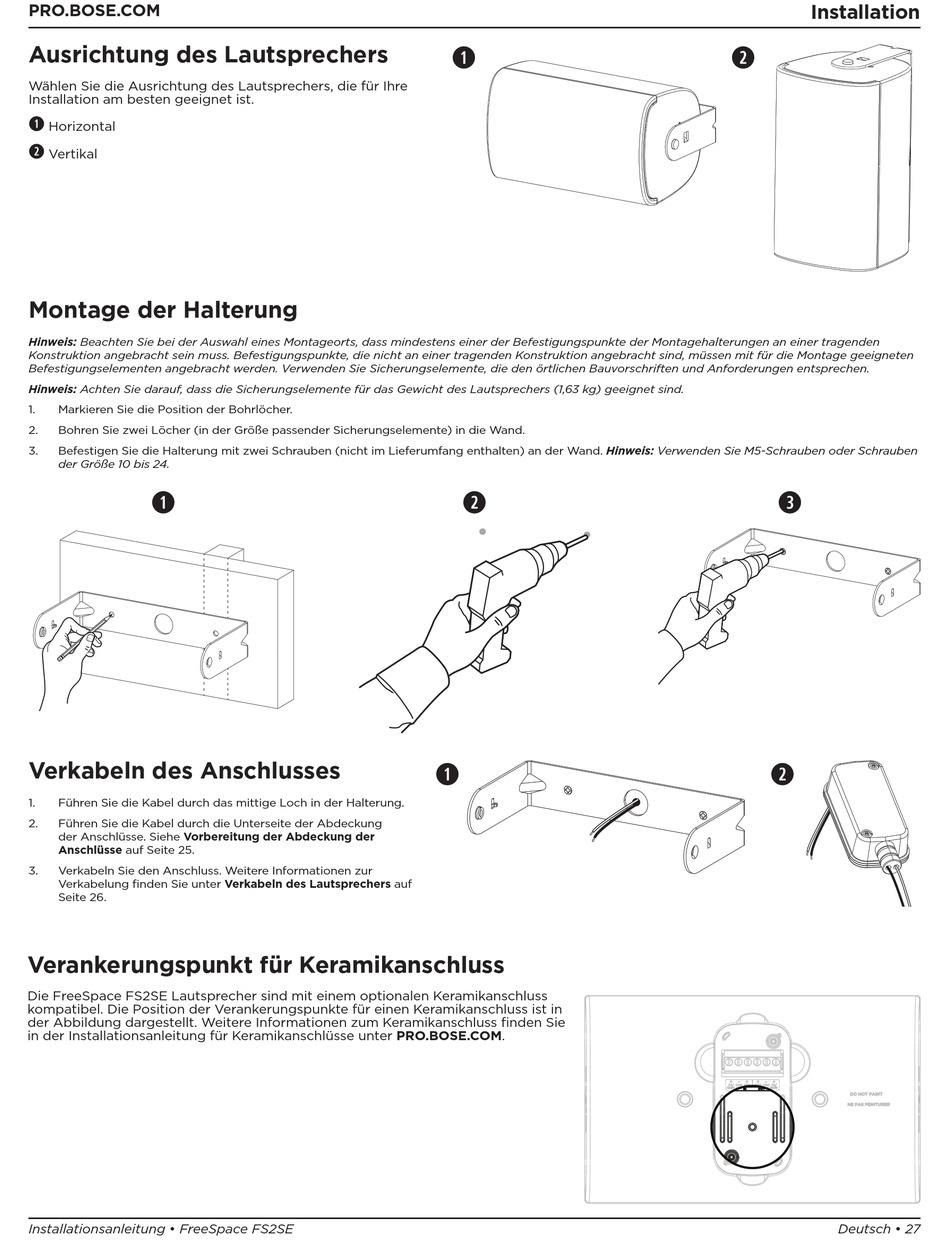

Ausrichtung des Lautsprechers

Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre
Installation am besten geeignet ist.
q
Horizontal
w
Vertikal

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer tragenden
Konstruktion angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, müssen mit für die Montage geeigneten
Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen.
Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (1,63 kg) geeignet sind.
1. Markieren Sie die Position der Bohrlöcher.
2. Bohren Sie zwei Löcher (in der Größe passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit zwei Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie M5-Schrauben oder Schrauben
der Größe 10 bis 24.
q

Verkabeln des Anschlusses

1. Führen Sie die Kabel durch das mittige Loch in der Halterung.
2. Führen Sie die Kabel durch die Unterseite der Abdeckung
der Anschlüsse. Siehe Vorbereitung der Abdeckung der
Anschlüsse auf Seite 25.
3. Verkabeln Sie den Anschluss. Weitere Informationen zur
Verkabelung finden Sie unter Verkabeln des Lautsprechers auf
Seite 26.
Verankerungspunkt für Keramikanschluss
Die FreeSpace FS2SE Lautsprecher sind mit einem optionalen Keramikanschluss
kompatibel. Die Position der Verankerungspunkte für einen Keramikanschluss ist in
der Abbildung dargestellt. Weitere Informationen zum Keramikanschluss finden Sie
in der Installationsanleitung für Keramikanschlüsse unter PRO.BOSE.COM.
Installationsanleitung • FreeSpace FS2SE
q
w
q
Installation
w
e
w
Deutsch • 27
