Biometrischen Stehsystems „Da Vinci"

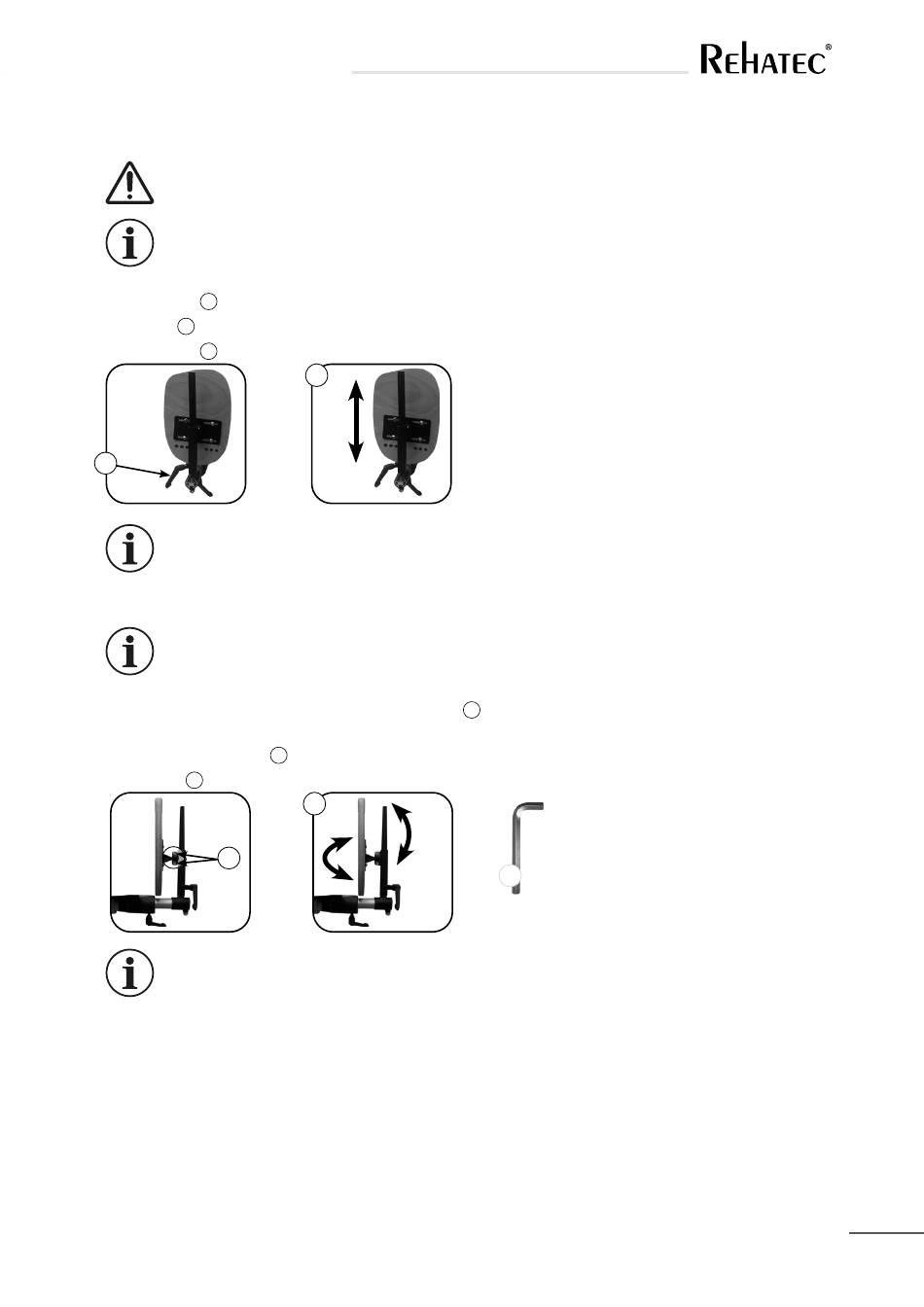

Längsrichtung der Fußplatten einstellen
Die maximale Verstellung ist erreicht, wenn das Ende des Verstellrohres bündig mit
der Führung abschließt.
Die Schraubverbindungen der Fußplatten sind im Auslieferungszustand handfest angezogen!
Erst nach dem Anpassen der Fußplatten an den Fuß des Patienten werden die Schrauben fest
angezogen.
Klemmhebel lösen.
1
Fußplatte in Längsrichtung schieben und anpassen.
2
Klemmhebel wieder fest drehen.
1
1
Wiederholen Sie den Vorgang, um die zweite Fußplatte einzustellen.
Spitzfußkorrektur (optional)
Die Schraubverbindungen der Fußplatten sind im Auslieferungszustand handfest angezogen!
Erst nach dem Anpassen der Fußplatten an den Fuß des Patienten werden die Schrauben fest
angezogen.
Mit einem Inbusschlüssel (Größe 5) die Schrauben
lösen.
Neigung der Fußplatte
Schrauben fest drehen.
1
1
Wiederholen Sie den Vorgang, um die zweite Fußplatte anzupassen.
Technische Änderungen und Druckfehler vorbehalten.
2
an den Fuß des Patienten anpassen.
2
2
am Kugelgelenk unterhalb der Fußplatten
1
Gr. 5
