SICK PowerProx WTT12L Bedienungsanleitung Seite 22

8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
Durch Drücken der Teach-in-Taste wird der Schaltabstand eingestellt. Teach-in-Taste
nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den Schaltabstand in das
Objekt zu legen, z. B. siehe Grafik E. Nach dem der Schaltabstand eingestellt worden
ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei ausgeblen‐
det und der Schaltausgang ändert sich (siehe Grafik C).
Einstellung des Schaltabstandes über IO-Link bitte der beiliegenden Betriebsanleitung
IO-Link Photoelectric sensors entnehmen.
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und E
heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatzbedingungen
prüfen. Siehe Abschnitt Fehlerdiagnose.

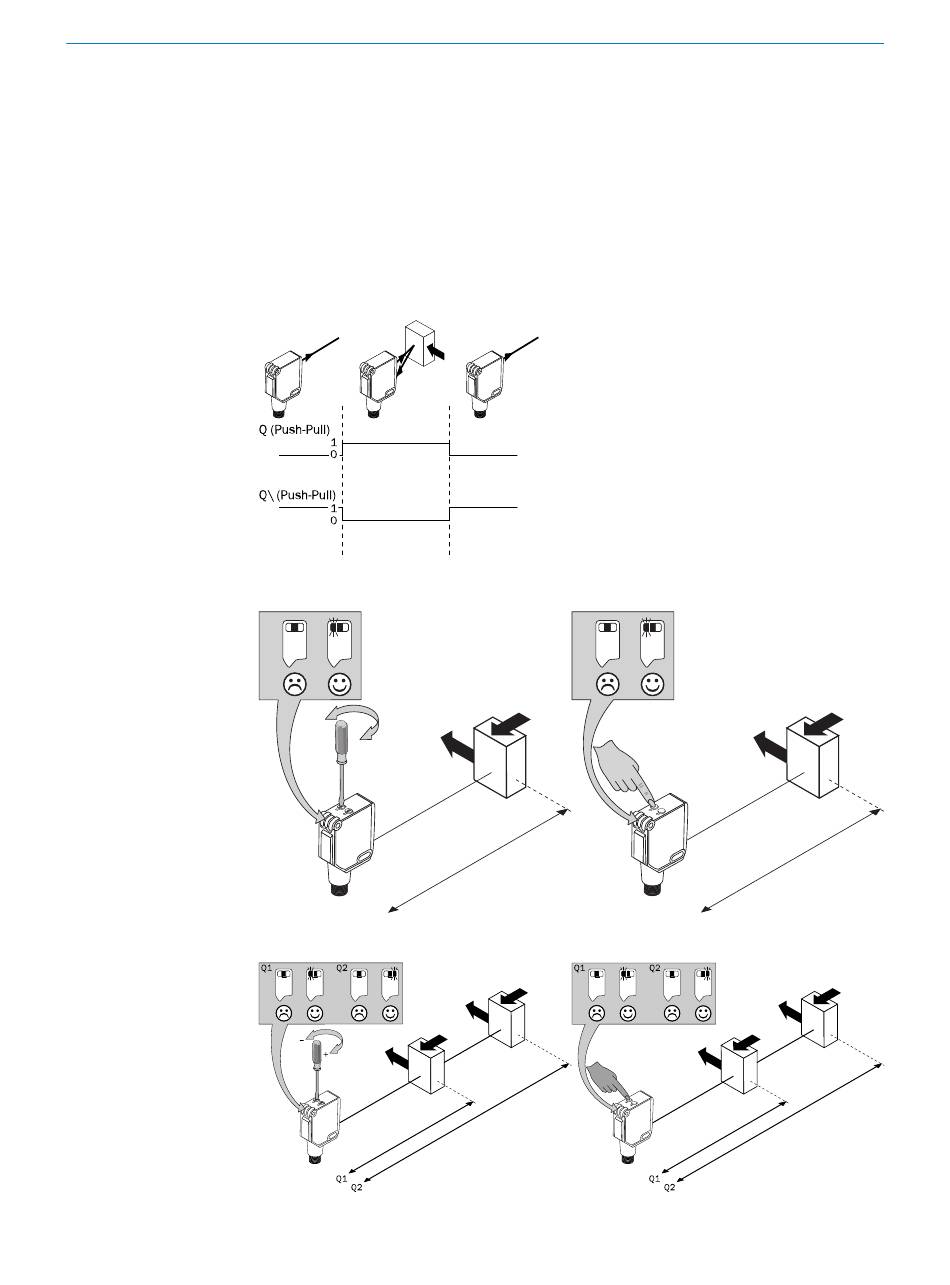

Abbildung: C
Q1
–
+
Q1
Abbildung 7: E-1
Abbildung 9: E-3
KONFIGURATION
Q1
Q1
Abbildung 8: E-2
Abbildung 10: E-4
12
21
